Βαλβίδα αντεπιστροφής κλαπέ Valvosider κατά DIN

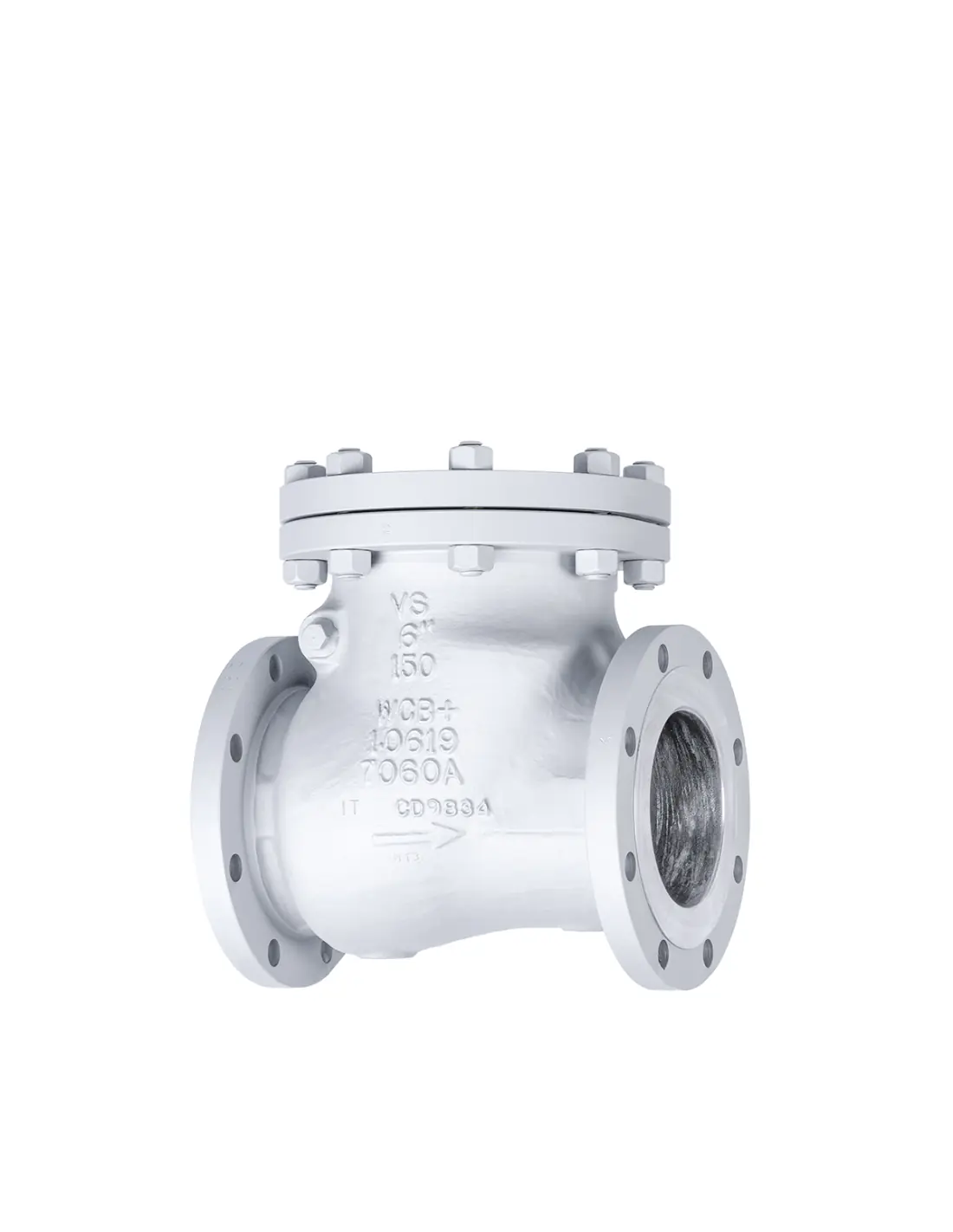

Valvosider DIN – βαλβίδα αντεπιστροφής κλαπέ

Η Valvosider DIN είναι swing check valve φλαντζωτής κατασκευής για αποτροπή ανάστροφης ροής σε βιομηχανικές γραμμές υγρών, ατμού ή αερίων, ανάλογα με το υλικό σώματος και το pressure-temperature rating. Το κλαπέ ανοίγει από τη ροή και κλείνει όταν μειωθεί ή αντιστραφεί η διαφορική πίεση. Δεν απαιτεί ενεργοποιητή.

Εκδόσεις PN / DN

• PN16 F6: DN50–DN1000, Fig. 1311
• PN16 F1: DN50–DN1000, Fig. 1312
• PN25: DN50–DN1000, Fig. 1313
• PN40: DN50–DN1000, Fig. 1314
• PN63: DN50–DN600, Fig. 1315
• PN100: DN50–DN600, Fig. 1316
• PN160: DN50–DN600, Fig. 1317

Κατασκευή και υλικά

Η βασική κατασκευή είναι full opening, με bolted cover, λειασμένο δίσκο/έδρα και αντικαταστάσιμη έδρα. Διαθέσιμα υλικά σώματος και καπακιού: 1.0619, 1.7363, 1.4552, 1.4408. Οι επιφάνειες έδρας/δίσκου είναι X20Cr13, X6CrNiTi18-10 ή X5CrNiMo17-12-2, με επιλογές Stellite, Monel, Hastelloy ή άλλα υλικά κατόπιν προδιαγραφής.

Συνδέσεις και πρότυπα

Η τυπική σύνδεση είναι φλαντζωτή κατά EN 1092. Προαιρετικά προβλέπονται BW ends, RTJ flanges και ANSI connections. Πρότυπα αναφοράς: σχεδιασμός EN 12516, face-to-face EN 558 / EN 1298L, δοκιμή EN 12267, σήμανση EN 19, πιστοποιητικά EN 10204 3.1 / 3.2 και συμμόρφωση CE / PED.

Επιλογές λειτουργίας

Διατίθενται δίσκος με PTFE ή ελαστομερές, μοχλός με αντίβαρο, shock absorber, locking device, integral seat, bypass και drain plug. Το αντίβαρο ή ο αποσβεστήρας εξετάζονται σε μεγάλες διαμέτρους, αντλιοστάσια ή γραμμές με μεταβατικά φαινόμενα.

FAQ

Πότε επιλέγεται PN100 ή PN160; Όταν το pressure-temperature rating των χαμηλότερων PN δεν καλύπτει τις συνθήκες σχεδιασμού.
Τι πρέπει να ελεγχθεί πριν την παραγγελία; PN, DN, υλικό σώματος, trim, τύπος έδρας, σύνδεση, ρευστό, θερμοκρασία και ελάχιστη παροχή για σταθερό άνοιγμα του κλαπέ.
