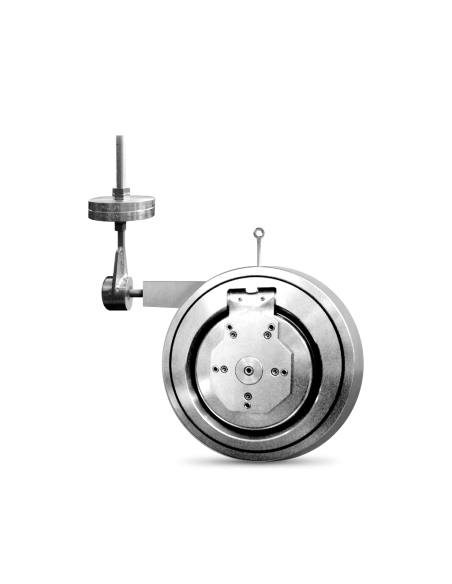

Βαλβίδα αντεπιστροφής κλαπέ Mei με αντίβαρο τύπος CC

MEI CC – βαλβίδα αντεπιστροφής κλαπέ με αντίβαρο

Η MEI CC είναι wafer βαλβίδα αντεπιστροφής κλαπέ με εξωτερικό αντίβαρο, για μεγάλες διαμέτρους όπου απαιτείται ρύθμιση της πίεσης ανοίγματος σύμφωνα με τις πραγματικές συνθήκες λειτουργίας. Το κλαπέ ανοίγει από τη διαφορική πίεση της ροής και κλείνει όταν μειωθεί ή αντιστραφεί η παροχή. Δεν χρησιμοποιεί ενεργοποιητή.

Τεχνικά χαρακτηριστικά

• Τύπος: counterweight check valve, wafer design.
• Κατασκευή: αυτοκεντραριζόμενη, μικρό face-to-face.
• Μεγέθη: DN300–DN800.
• Φλάντζες: EN 1092-1 PN6 / PN10 / PN16 / PN25 και ANSI 150 RF.
• Υλικά σώματος: zinc plated carbon steel ή AISI 316 stainless steel.
• Έδρα: μεταλλική ή μαλακή στεγάνωση.
• Πιέσεις λειτουργίας: PN6 6 kg/cm², PN10 10 kg/cm², PN16 16 kg/cm², PN25 25 kg/cm², ANSI150 20 kg/cm².

Λειτουργία αντίβαρου

Το βασικό τεχνικό στοιχείο της σειράς CC είναι η δυνατότητα ρύθμισης της πίεσης ανοίγματος μέσω του αντίβαρου. Αυτό επιτρέπει προσαρμογή σε διαφορετικές παροχές, διαφορικές πιέσεις και συνθήκες εγκατάστασης. Η ρύθμιση πρέπει να γίνεται με βάση τη λειτουργική καμπύλη της γραμμής και όχι μόνο από το DN της σωλήνωσης.

Εφαρμογές

Κατάλληλη για μεγάλες γραμμές νερού, βιομηχανικά δίκτυα, αντλιοστάσια, δίκτυα ψύξης και εφαρμογές όπου η δυναμική κλεισίματος του κλαπέ πρέπει να ελέγχεται. Η έκδοση AISI 316 εξετάζεται σε πιο διαβρωτικά ρευστά, με έλεγχο χημικής συμβατότητας και θερμοκρασίας.

Σημεία επιλογής

Η επιλογή πρέπει να ελέγχει παροχή, πτώση πίεσης, θέση εγκατάστασης, διαθέσιμη διαφορική πίεση, υλικό έδρας και ρύθμιση αντίβαρου. Σε χαμηλές παροχές ή στροβιλισμένη ροή το κλαπέ μπορεί να λειτουργεί παλμικά, με θόρυβο και φθορά έδρας.

FAQ

Πότε επιλέγεται αντίβαρο;
Όταν απαιτείται ρύθμιση της πίεσης ανοίγματος ή πιο ελεγχόμενη κίνηση κλαπέ σε μεγάλες διαμέτρους.

Ποια είναι η διαφορά από CV/CS;
Η CC καλύπτει μεγαλύτερα DN και διαθέτει αντίβαρο για ρύθμιση λειτουργίας, ενώ οι CV/CS είναι απλούστερες clapet wafer εκδόσεις.
