Φίλτρα TEE Conaco

Φίλτρα Straight TEE Conaco Type 407

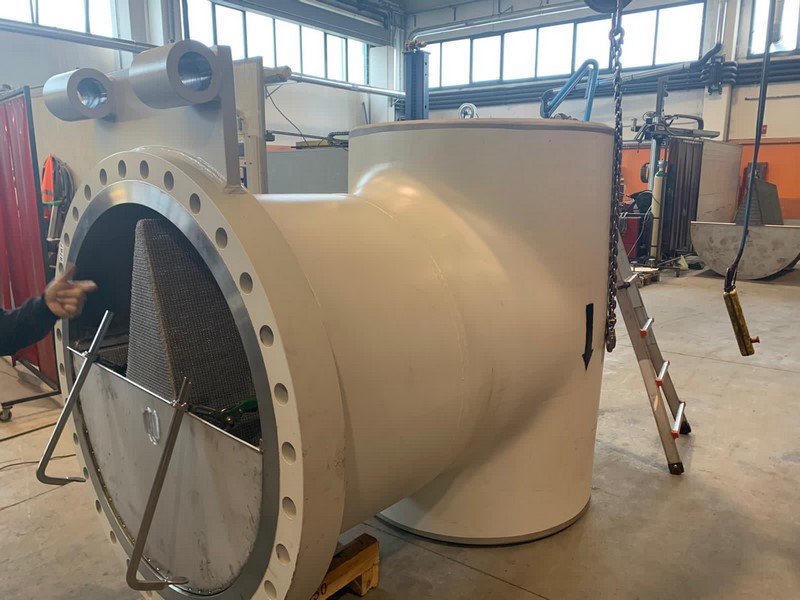

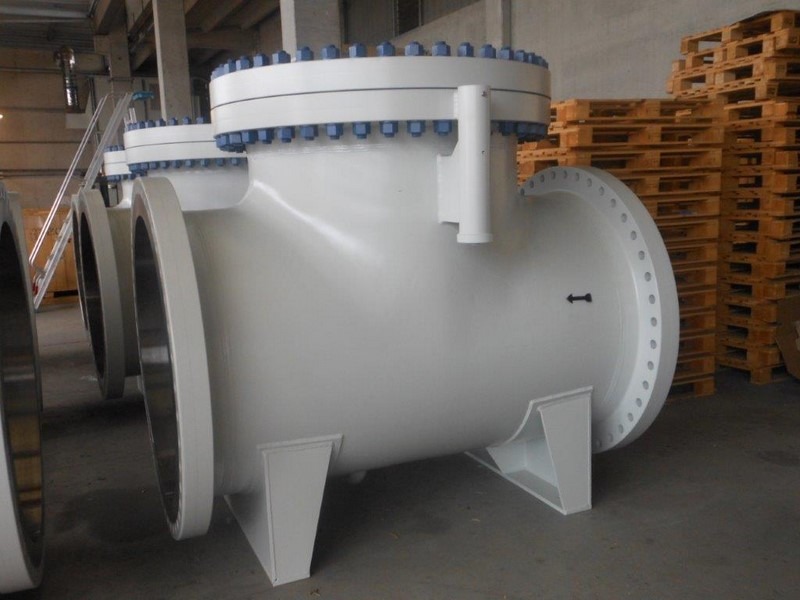

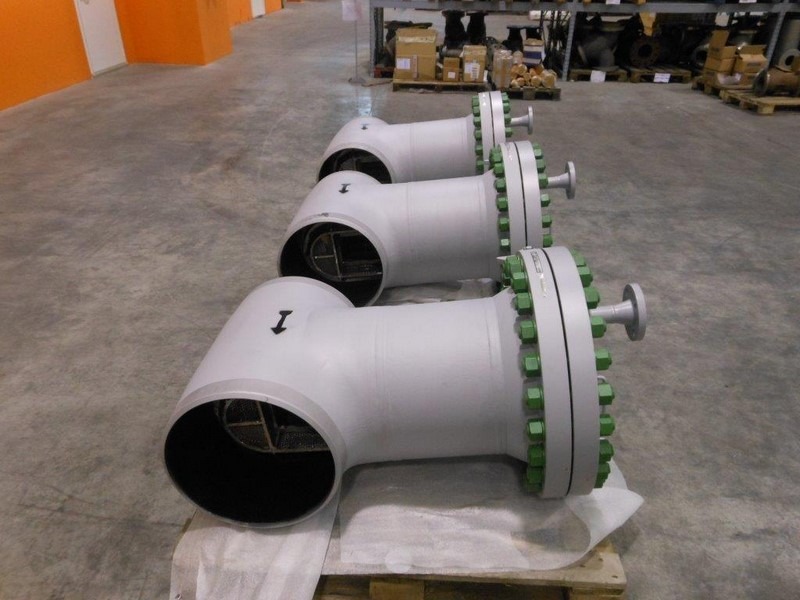

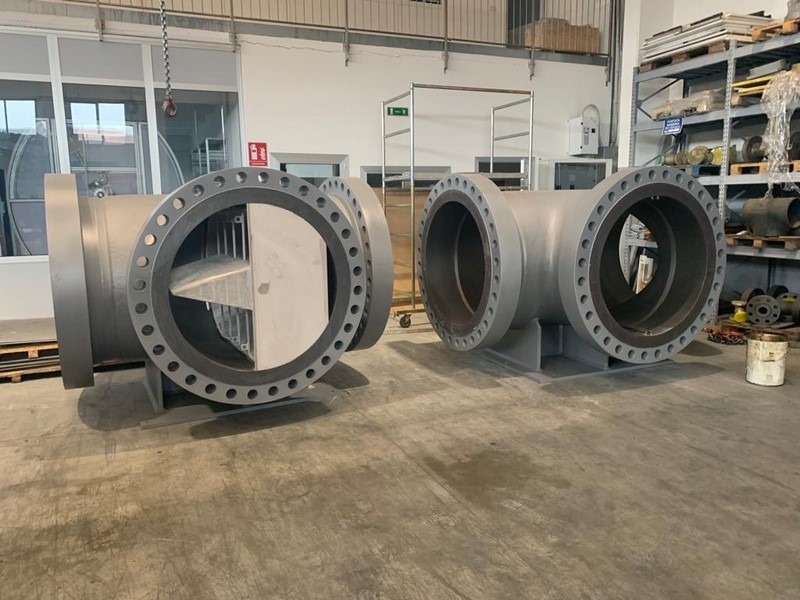

Τα Conaco Type 407 είναι φίλτρα γραμμής τύπου straight TEE για εγκατάσταση σε βιομηχανικές σωληνώσεις με ευθύγραμμη ροή και πλευρική πρόσβαση στη σίτα. Χρησιμοποιούνται πριν από αντλίες, control valves, turbines, μετρητές ροής και εξοπλισμό διεργασίας, όταν απαιτείται συγκράτηση στερεών χωρίς αλλαγή της βασικής γεωμετρίας της γραμμής.

Περιοχή κατασκευής

• Τύπος: TEE strainer Type 407.
• Άκρα: φλαντζωτά ή butt-welding.
• Κάλυμμα: φλαντζωτό, για πρόσβαση στο εσωτερικό στοιχείο.
• ANSI rating: Class 150 έως Class 2500.
• Μεγέθη: 2″ έως 60″ και μεγαλύτερα.

Υλικά

Διατίθενται σε carbon steel, low carbon steel, alloy steel, high alloy steel και ειδικά κράματα. Η επιλογή υλικού συνδέεται με piping class, θερμοκρασία, διαβρωτικότητα ρευστού, απαιτήσεις συγκόλλησης και προδιαγραφή έργου.

Σίτα και ειδικές διαμορφώσεις

Η σίτα μπορεί να είναι διπλής ή τριπλής στρώσης, mesh επάνω σε διάτρητη λαμαρίνα ή mesh-on-mesh. Υπάρχουν επιλογές magnetic assemblies για σιδηρούχα σωματίδια και standard bath-tub ή ειδικά σχήματα σίτας.

Drain, lining και coating

Το drain μπορεί να διαμορφωθεί με nipples, φλάντζες, βάνες ή τάπες. Για διαβρωτικά μέσα ή ειδικές συνθήκες περιβάλλοντος προβλέπονται epoxy lining, cladding, rubberizing και σύστημα βαφής ανά προδιαγραφή έργου.

Επιλογή

Η επιλογή γίνεται με βάση ANSI class, διάμετρο, παροχή, επιτρεπόμενη πτώση πίεσης, mesh, ανοικτή επιφάνεια σίτας και πρόσβαση για καθαρισμό. Σε αναρρόφηση αντλίας πρέπει να ελέγχεται η αύξηση Δp λόγω φραγής ως προς το διαθέσιμο NPSH.

FAQ

Πότε επιλέγεται straight TEE αντί Y-strainer;
Όταν η διάταξη της σωλήνωσης απαιτεί ευθύγραμμη ροή και πλευρική πρόσβαση στη σίτα.

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικό φίλτρο γραμμής.

Πότε χρειάζεται magnetic assembly;
Σε δίκτυα με σιδηρούχα σωματίδια από διάβρωση, συγκολλήσεις ή φθορά εξοπλισμού.
