Φίλτρα Duplex Skid Basket Conaco

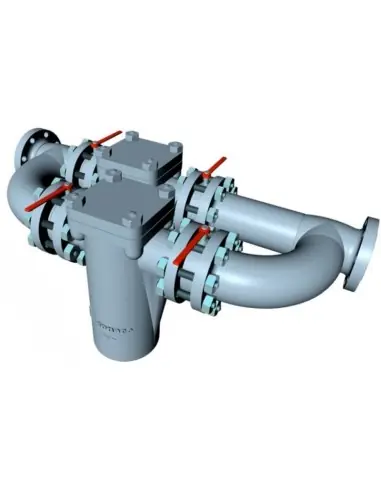

Φίλτρα Duplex Skid Basket Conaco Type 514

Τα Conaco Type 514 είναι φίλτρα καλαθιού duplex σε skid διάταξη, για βιομηχανικές γραμμές όπου η συντήρηση του καλαθιού πρέπει να γίνεται χωρίς πλήρη διακοπή της παροχής. Η διάταξη duplex επιτρέπει απομόνωση του ενός κλάδου για καθαρισμό, ενώ ο δεύτερος παραμένει σε λειτουργία, εφόσον το piping και οι βάνες μεταγωγής έχουν προβλεφθεί σωστά.

Περιοχή κατασκευής

• Τύπος: Duplex Skid Basket Strainer, Type 514
• ANSI rating: Class 150 έως Class 2500
• Μεγέθη: 2″ έως 60″ και μεγαλύτερα
• Υλικά: carbon steel, low carbon steel, alloy / high alloy steel, special alloys

Σίτα και εξοπλισμός ελέγχου

Η σίτα μπορεί να κατασκευαστεί με διπλή ή τριπλή στρώση, mesh επάνω σε διάτρητη λαμαρίνα ή mesh-on-mesh. Για σιδηρούχα σωματίδια μπορούν να προστεθούν magnetic assemblies. Προβλέπονται συνδέσεις drain με nipples, φλάντζες, βάνες ή τάπες, optional vent και λήψεις για DP gauge.

Επενδύσεις και προστασία

Για διαβρωτικά μέσα ή ειδικές συνθήκες εγκατάστασης μπορούν να προβλεφθούν epoxy lining, cladding, rubberizing και σύστημα βαφής ανά προδιαγραφή έργου. Η επιλογή επένδυσης πρέπει να ελέγχεται ως προς χημική συμβατότητα, θερμοκρασία, ταχύτητα ροής και διαδικασία καθαρισμού.

Εφαρμογές

Χρησιμοποιούνται σε γραμμές νερού διεργασίας, θαλασσινού νερού με κατάλληλα υλικά, καυσίμων, χημικών, βοηθητικών δικτύων και αναρρόφησης αντλιών. Σε αντλίες πρέπει να ελέγχεται η πτώση πίεσης καθαρής και ρυπασμένης σίτας έναντι διαθέσιμου NPSH.

Κριτήρια επιλογής

Η επιλογή γίνεται με βάση ANSI class, παροχή, mesh, ανοικτή επιφάνεια καλαθιού, μέγεθος στερεών, διάταξη by-pass/μεταγωγής, χώρο συντήρησης και απαίτηση συνεχούς λειτουργίας.

FAQ

Δέχεται actuator;
Όχι στο ίδιο το φίλτρο. Η μεταγωγή ροής μπορεί να γίνει με χειροκίνητες ή αυτοματοποιημένες βάνες, ανά skid.

Πότε επιλέγεται duplex αντί simplex basket strainer;
Όταν ο καθαρισμός του καλαθιού δεν πρέπει να σταματά τη λειτουργία της γραμμής.
