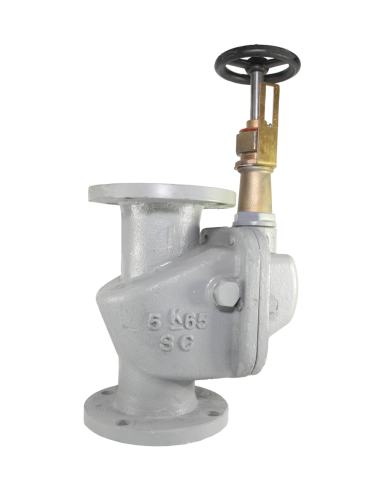

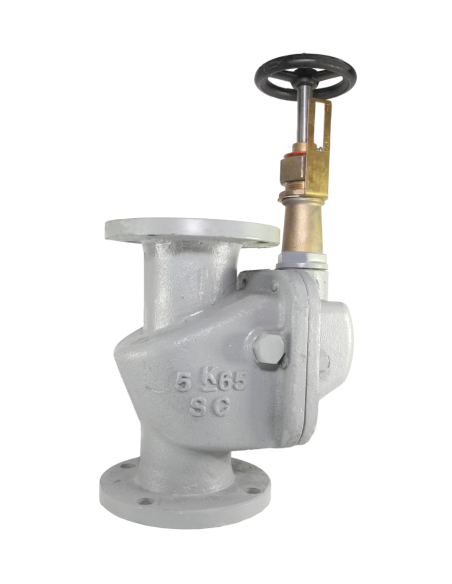

Κλαπέ μουράδας χαλύβδινο κατά JIS 10K Τύπος F3059
Χαλύβδινο κλαπέ μουράδας JIS 10K F3059
Το F3059 είναι φλαντζωτό κλαπέ μουράδας ευθείας ροής για ναυτιλιακές γραμμές εκκένωσης προς το εξωτερικό του πλοίου. Η έκδοση της σελίδας είναι Cast Steel, με σύνδεση JIS 10K και διάταξη straight / vertical pattern.
Τεχνική διάταξη
- Πρότυπο τύπου: JIS F3059
- Σύνδεση: φλάντζες JIS B2220 – 10K
- Επιθεώρηση / δοκιμή: JIS F7400
- Τύπος: ευθείας ροής, με διάταξη χειροκίνητου κλεισίματος
- Συνήθη DN: 50 έως 200
- Τυπικά υλικά: σώμα cast steel SC49, έδρα NBR, δίσκος bronze BC6, άξονας SUS403
Λειτουργία
Η βαλβίδα εγκαθίσταται σε discharge γραμμές που καταλήγουν στο ship side. Ο δίσκος επιτρέπει την εκροή και περιορίζει την είσοδο θαλασσινού νερού όταν εμφανιστεί εξωτερική αντίθλιψη από κύμα ή βύθισμα. Η χειροκίνητη διάταξη κλεισίματος χρησιμοποιείται για θετική απομόνωση της γραμμής σε λειτουργίες συντήρησης ή σε απαιτήσεις κανονισμού.
Διαφορά από F3059 JIS 5K
Η λειτουργική αρχή είναι ίδια με την 5K έκδοση, αλλά η 10K επιλέγεται όταν η σωλήνωση, οι φλάντζες και το piping specification απαιτούν υψηλότερη ονομαστική κλάση σύνδεσης. Η επιλογή δεν πρέπει να γίνεται μόνο από το DN, αλλά από την κλάση φλαντζών, το μέσο, τη θερμοκρασία και τις απαιτήσεις νηογνώμονα.
Τυπικές εφαρμογές
- sanitary discharge lines
- scupper και drain lines
- grey water / overboard discharge
- bilge discharge, εφόσον προβλέπεται από το specification
- ναυτιλιακά δίκτυα με φλάντζες JIS 10K
Συντήρηση
Ελέγχονται η καθαρότητα της έδρας, η κατάσταση του NBR, η ελεύθερη κίνηση του δίσκου, η λειτουργία του χειροκίνητου κλεισίματος και η διάβρωση του χαλύβδινου σώματος. Σε γραμμές με στερεά ή επικαθίσεις απαιτείται συχνότερη επιθεώρηση.
