Δείκτης ροής διπλής όψης Noris τύπος 108

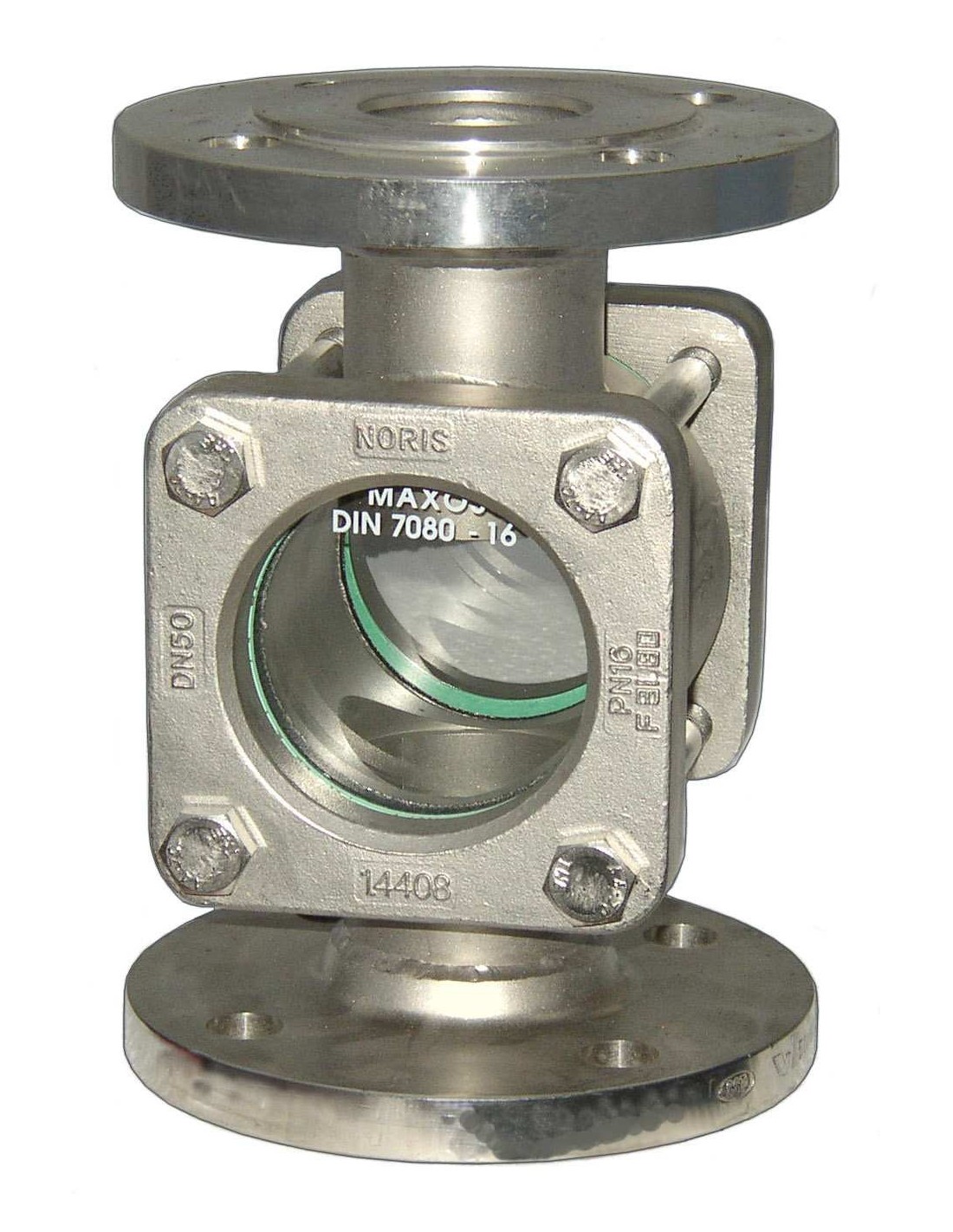

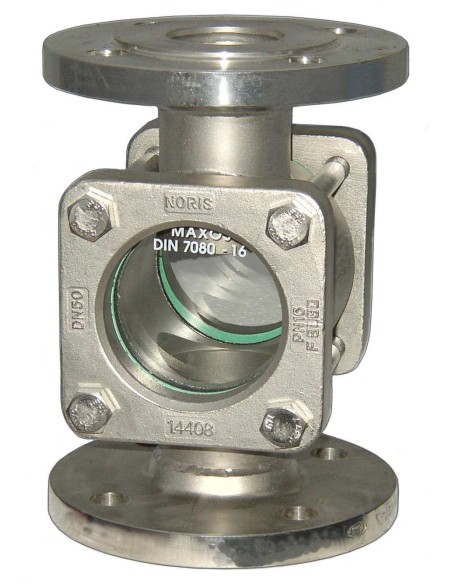

NORIS Bauform 108 – δείκτης ροής διπλής όψης PN16

Ο NORIS 108 είναι ευθύγραμμος δείκτης ροής διπλής όψης με φλάντζες DIN PN16. Χρησιμοποιείται για οπτικό έλεγχο παρουσίας ροής, πλήρωσης σωλήνωσης και κατάστασης ρευστού σε βιομηχανικά δίκτυα, χωρίς ηλεκτρική τροφοδοσία ή σήμα αυτοματισμού.

Τεχνικά χαρακτηριστικά

• Σύνδεση: φλάντζες DIN PN16 / DIN 2633
• Πίεση λειτουργίας: 16 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C, ανάλογα με την εκτέλεση
• Μεγέθη τεχνικού φύλλου: DN25–DN80
• Εγκατάσταση: οριζόντια ή κατακόρυφη, με έλεγχο φοράς ροής
• Επιλογές: φωτιστικό δείκτη, spinner ή flap για εντονότερη ένδειξη ροής

Υλικά και στεγανοποίηση

Το σώμα κατασκευάζεται από WN 1.4404 ή 1.4571. Οι φλάντζες είναι WN 1.4571, τα καλύμματα ανοξείδωτα και οι κοχλίες A4. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών εφόσον απαιτείται από το ρευστό.

Επιλογή εφαρμογής

Ο τύπος 108 επιλέγεται όταν απαιτείται παρατήρηση από δύο αντίθετες πλευρές της σωλήνωσης και όταν το υλικό ανοξείδωτης κατασκευής είναι απαραίτητο λόγω ρευστού, περιβάλλοντος ή διαδικασίας καθαρισμού. Είναι κατάλληλος για νερό διεργασίας, χημικά υγρά συμβατά με τα υλικά, βοηθητικά κυκλώματα και αέρια, μετά από έλεγχο πίεσης, θερμοκρασίας και παρεμβυσμάτων.

Διαφορά από σωληνωτούς δείκτες

Σε σχέση με σωληνωτούς τύπους 020/025, ο 108 έχει δύο επίπεδα γυαλιά παρατήρησης σε μεταλλικό σώμα. Σε σχέση με τον 050, δεν βασίζεται σε σφαίρα χαμηλής παροχής, εκτός αν ζητηθεί ειδική ένδειξη spinner ή flap.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής.

Τι πρέπει να δοθεί στην παραγγελία;
DN, PN16, υλικό σώματος, τύπος γυαλιού, θερμοκρασία λειτουργίας, ρευστό και πιθανή ανάγκη για φωτισμό ή εσωτερική ένδειξη spinner/flap.
