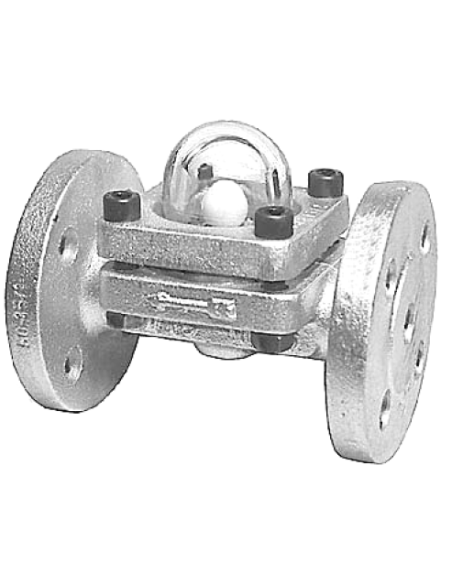

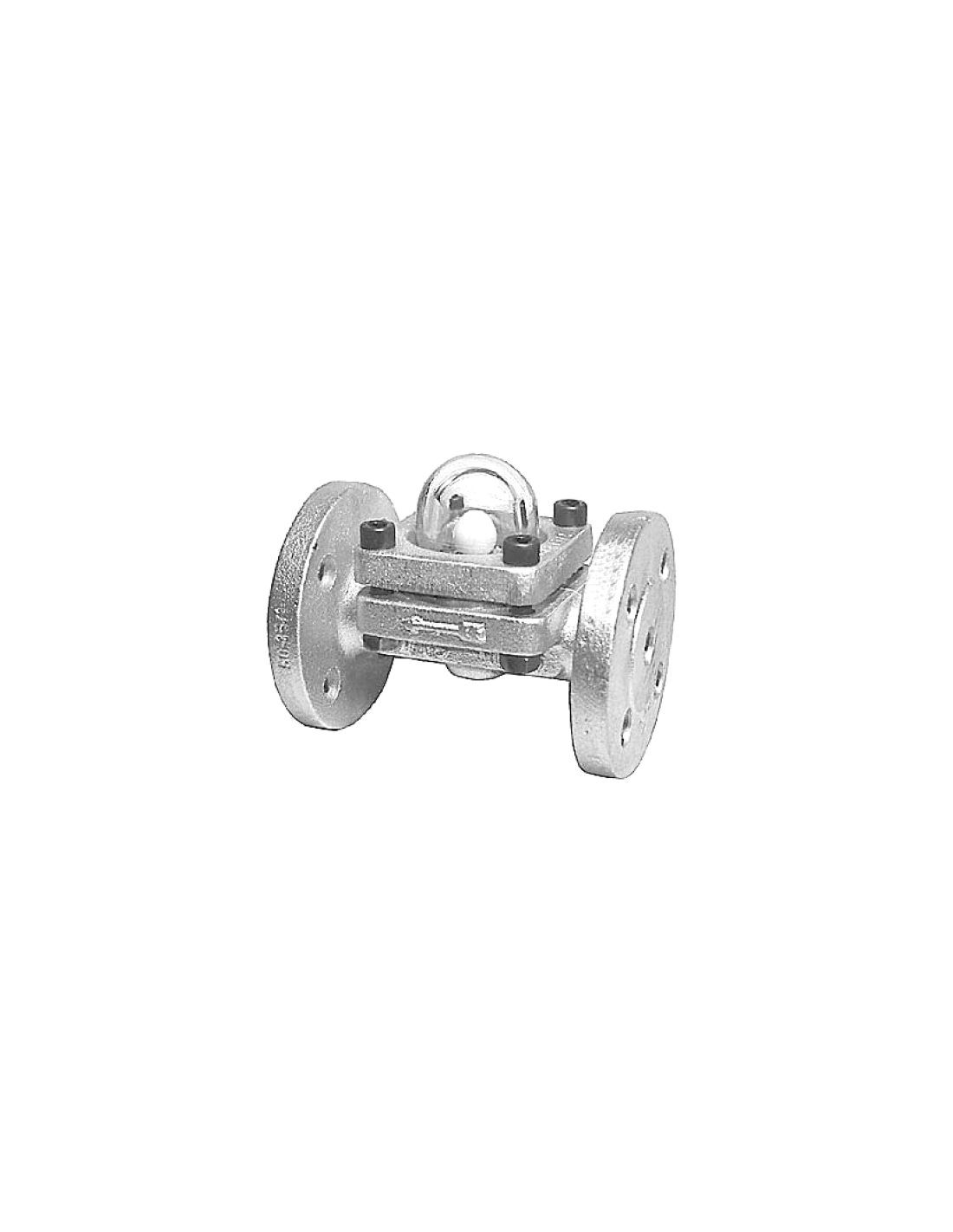

Δείκτης ροής μονής όψης Noris τύπος 050

NORIS Bauform 50 – δείκτης ροής μονής όψης με σφαίρα

Ο NORIS 050 είναι δείκτης ροής τύπου ball-controller, για τοπική επιτήρηση μικρών παροχών σε υγρά και αέρια. Η λευκή σφαίρα ένδειξης από PTFE αρχίζει να κινείται από περίπου 3 L/h, δίνοντας οπτική επιβεβαίωση ροής ή πιθανής διαρροής χαμηλής παροχής.

Συνθήκες λειτουργίας

• Ονομαστική πίεση: PN16
• Πίεση λειτουργίας: 16 bar
• Μέγιστη θερμοκρασία: 180 °C
• Εγκατάσταση: οριζόντια, με ανοχή έως 30°
• Φορά ροής: υποχρεωτικά σύμφωνα με το βέλος του σώματος
• Εκδόσεις τεχνικού φύλλου: G 1/2", G 3/4", DN15, DN20, DN25

Υλικά και στεγανοποίηση

Το σώμα και η φλάντζα καλύμματος αναφέρονται ως GG25 / EN-GJL-250. Ο θόλος παρατήρησης είναι από σκληρυμένο βοριοπυριτικό γυαλί. Η σφαίρα ένδειξης είναι PTFE, ενώ η στεγανοποίηση είναι EPDM/PTFE ή άλλη επιλογή κατόπιν συμβατότητας με το ρευστό.

Λειτουργική αρχή

Με την έναρξη ροής η σφαίρα κινείται μέσα στον θόλο και γίνεται ορατή στον χειριστή. Σε μεγαλύτερες παροχές η κίνηση της σφαίρας είναι εντονότερη, ενώ η ροή βοηθά να παραμένει καθαρή η εσωτερική επιφάνεια του γυαλιού. Όταν δεν υπάρχει ροή, η σφαίρα απομακρύνεται από το πεδίο παρατήρησης.

Εφαρμογές

Κατάλληλος για:

• έλεγχο μικρής παροχής ή διαρροής
• βοηθητικά κυκλώματα νερού
• αέρια χαμηλής παροχής
• δοσομετρικές ή παρακαμπτήριες γραμμές
• σημεία όπου η απλή οπτική ένδειξη επαρκεί χωρίς ηλεκτρικό σήμα

Η γεωμετρία της έδρας επιτρέπει λειτουργία ως απλό στοιχείο αντεπιστροφής. Σε κρίσιμες εγκαταστάσεις, όμως, η επιλογή βαλβίδας αντεπιστροφής πρέπει να γίνεται ξεχωριστά, με βάση παροχή, αντίθλιψη και απαιτήσεις στεγανότητας.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής χωρίς actuator.

Ποια είναι η βασική διαφορά από τους τύπους 020/025;
Ο 050 δεν είναι σωληνωτός δείκτης πλήρους ορατότητας. Χρησιμοποιεί μονό θόλο παρατήρησης και σφαίρα ένδειξης, με έμφαση σε χαμηλές παροχές.

Τι πρέπει να ελεγχθεί πριν την παραγγελία;
DN ή σπείρωμα, πίεση, θερμοκρασία, φορά ροής, χημική συμβατότητα EPDM/PTFE και δυνατότητα οριζόντιας τοποθέτησης.
