Ασφαλιστικά API526 Nuova τύπος G40-API

Nuova G40-API βαλβίδα ασφαλείας API 526

Η Nuova G40-API είναι φλαντζωτή βαλβίδα ασφαλείας ελατηρίου με διάταξη API 526 rating, για προστασία δοχείων πίεσης, συλλεκτών και γραμμών διεργασίας από υπερπίεση. Η οπή εκτόνωσης είναι 40 mm, με επιφάνεια 1256 mm², API code 3K4 / orifice K.

Τεχνικά δεδομένα

PN: 40
Set pressure CE / UKCA / EAC / ATEX: 0,3–14 bar
Set pressure ASME XIII / CRN / SELO-TSG: 1,0–14 bar
Reduced flow coefficient: 0,61 και 0,71 για ρύθμιση >3 bar
Reduced flow coefficient ASME / CRN / SELO: 0,629
Είσοδος: 3" ANSI 150 ή 3" ANSI 300
Έξοδος: 4" ANSI 150
Μήκος εισόδου: 156 mm
Μήκος εξόδου: 162 mm

Υλικά και στεγανοποίηση

Η G40-API διατίθεται σε μικτή κατασκευή με φλάντζες AISI 316L ή σε ανοξείδωτη κατασκευή. Οι διαθέσιμες έδρες είναι NBR, EPDM, Viton, silicone, PTFE, Kalrez ή μεταλλική έδρα. Τα θερμοκρασιακά όρια κυμαίνονται από -196°C για PTFE / μεταλλική έδρα έως +450°C σε μεταλλική έδρα ανοξείδωτης κατασκευής.

Εφαρμογές

Χρησιμοποιείται σε ατμό, αέρια, ατμούς διεργασίας και υγρά, όταν η απαιτούμενη παροχή εκτόνωσης αντιστοιχεί σε API K orifice. Τυπικά σημεία εγκατάστασης είναι συλλέκτες ατμού, δοχεία πίεσης, αεροφυλάκια, process gas headers και βιομηχανικά skids με ANSI φλάντζες.

Κριτήρια επιλογής

Για επιλογή απαιτούνται πίεση ρύθμισης, παροχή εκτόνωσης, μέσο, θερμοκρασία, αντίθλιψη, υλικό σώματος, τύπος έδρας και απαιτούμενη πιστοποίηση. Για API 526 εφαρμογές προτιμάται πιστοποίηση ASME VIII Div. 1, ενώ μπορεί να εξεταστεί PED 2014/68/EU με collar flange σε είσοδο και έξοδο, εφόσον γίνεται αποδεκτό από την προδιαγραφή έργου.

Εγκατάσταση και συντήρηση

Η σύνδεση εισόδου πρέπει να είναι μικρού μήκους και χωρίς όργανα απομόνωσης. Η γραμμή εκτόνωσης δεν πρέπει να δημιουργεί μηχανικά φορτία ή μη προβλεπόμενη αντίθλιψη· ως όριο αναφέρεται το 10% της πίεσης ρύθμισης. Για καλή στεγανότητα, η πίεση λειτουργίας πρέπει να μένει κάτω από το 90% της ρύθμισης, ή χαμηλότερα σε παλμική πίεση. Ρύποι, σωματίδια συγκόλλησης και συμπυκνώματα στην έδρα μπορούν να προκαλέσουν διαρροή μετά από άνοιγμα.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

Ανοξείδωτο

Ονομαστική Πίεση (Επιλογές)

PN 40

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Tipo : Type :	G40-API	do: 40mm (Orifice K)	Area: 1256,00mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
EAC	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
ATEX Ex h II 2 Gb - UKEX	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
ATEX Ex h II 2 Db - UKEX (1)	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
ASME XIII - CRN (Canada)	40	0,629	1,0 - 14,0 bar
SELO - TSG	40	0,629	1,0 - 14,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*

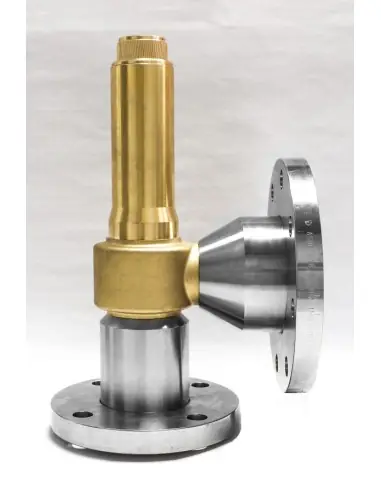

Modelli Model	/	Con ghiera	Con ghiera
	/	With ring nut	With ring nut

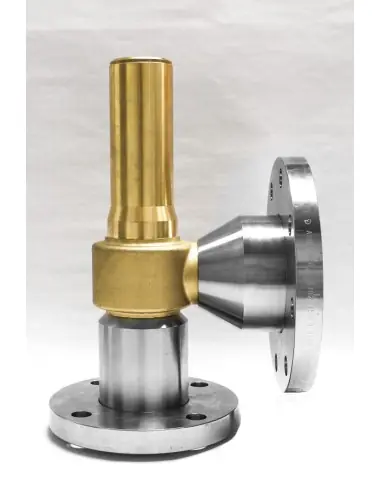

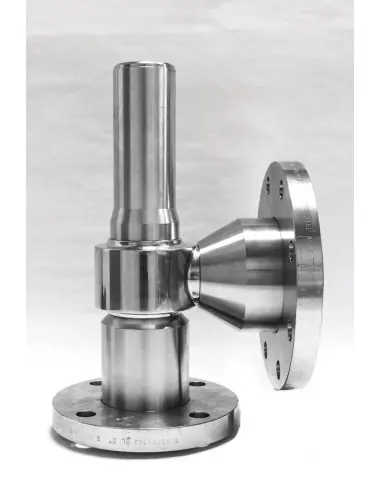

	/	Senza Ghiera	Senza Ghiera
	/	Without ring nut	Without ring nut

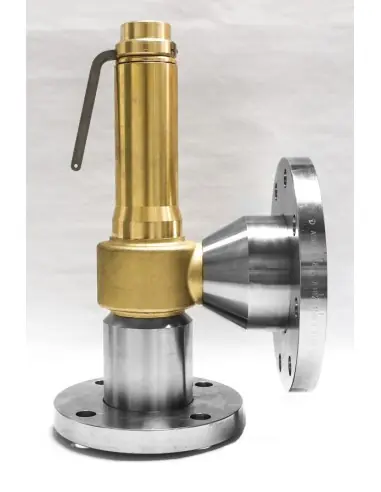

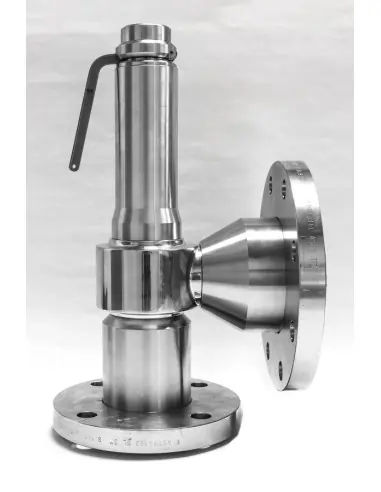

	/	Con leva	Con leva
	/	With lever	With lever
	/	/	Con apertura pneumatica
	/	/	With pneumatic opening
	/	/	Pneumatica con sensore
	/	/	Pneumatic with sensor
Sedi di Tenuta Seal System	/	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	/	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	/	VITON -20 / +200 °C	VITON -20 / +200 °C
	/	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	/	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	/	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Metal -196 / +250 °C	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	/	3" ANSI150	3" ANSI150
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	/	4" ANSI150	4" ANSI150
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note: (1) No Modello Con leva / No Model With lever*			*(1) No Modello Con leva / No Model With lever*
