Ασφαλιστικά API526 Nuova τύπος G32-API

Nuova G32-API βαλβίδα ασφαλείας API 526

Η Nuova G32-API είναι φλαντζωτή βαλβίδα ασφαλείας ελατηρίου με rating API 526, για προστασία δοχείων πίεσης, συλλεκτών και γραμμών διεργασίας από υπερπίεση. Η οπή εκτόνωσης είναι 32 mm, με επιφάνεια 803,84 mm², orifice J και API code 2J3.

Τεχνικά δεδομένα

PN: 40
Set pressure CE / UKCA / EAC / ATEX: 0,3–14 bar
Set pressure ASME XIII / CRN / SELO-TSG: 1,0–14 bar
Reduced flow coefficient: 0,53 για CE / UKCA / EAC / ATEX
Reduced flow coefficient ASME / CRN / SELO: 0,629
Είσοδος: 2" ANSI 150 ή 2" ANSI 300
Έξοδος: 3" ANSI 150
Μήκη σύνδεσης: L in 137 mm, L out 124 mm

Υλικά και έδρες

Διατίθενται διαμορφώσεις με ορείχαλκο, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτη κατασκευή. Οι επιλογές έδρας περιλαμβάνουν NBR, EPDM, Viton, silicone, PTFE, Kalrez ή μεταλλική έδρα. Το θερμοκρασιακό εύρος εξαρτάται από το υλικό στεγανοποίησης, με μεταλλική έδρα ανοξείδωτης κατασκευής έως +450°C.

Εφαρμογές

Η G32-API χρησιμοποιείται όταν η απαιτούμενη παροχή εκτόνωσης αντιστοιχεί σε API J orifice και η εγκατάσταση προδιαγράφει ANSI φλάντζες. Τυπικές χρήσεις είναι συλλέκτες ατμού, δοχεία πίεσης, αεροφυλάκια, γραμμές αερίων διεργασίας και θερμικά skids.

Κριτήρια επιλογής

Για επιλογή απαιτούνται πίεση ρύθμισης, παροχή εκτόνωσης, μέσο, θερμοκρασία, αντίθλιψη, υλικό σώματος, τύπος έδρας και απαιτούμενη πιστοποίηση. Για εφαρμογές API 526 προτιμάται πιστοποίηση ASME VIII Div. 1· μπορεί να εξεταστεί PED 2014/68/EU με collar flange σε είσοδο και έξοδο, εφόσον γίνει αποδεκτό από την προδιαγραφή έργου.

Συντήρηση

Η έξοδος πρέπει να αποστραγγίζεται και να μην μεταφέρει φορτία στη βαλβίδα. Ρύποι, άλατα ή συμπυκνώματα στην έδρα μπορούν να επηρεάσουν τη στεγανότητα μετά από εκτόνωση.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

Ανοξείδωτο

Ονομαστική Πίεση (Επιλογές)

PN 40

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	G32-API	do: 32mm (Orifice J)	Area: 803,84mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	40	0,53	0,3 - 14,0 bar
EAC	40	0,53	0,3 - 14,0 bar
ATEX Ex h II 2 Gb - UKEX	40	0,53	0,3 - 14,0 bar
ATEX Ex h II 2 Db - UKEX (1)	40	0,53	0,3 - 14,0 bar
ASME XIII - CRN (Canada)	40	0,629	1,0 - 14,0 bar
SELO - TSG	40	0,629	1,0 - 14,0 bar
CONFIGURAZIONE - CONFIGURATION

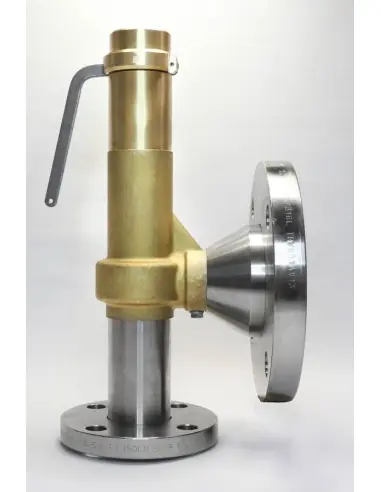

Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*

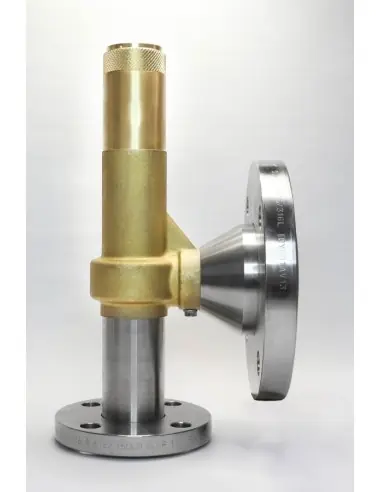

Modelli Model	/	Con ghiera	Con ghiera
	/	With ring nut	With ring nut

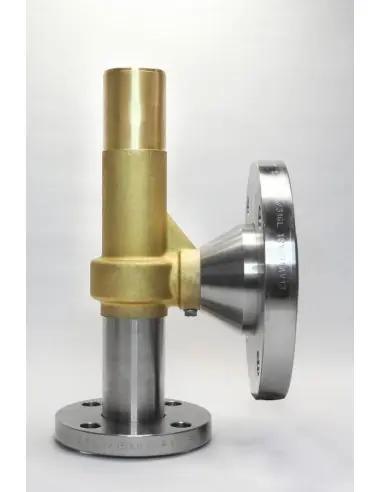

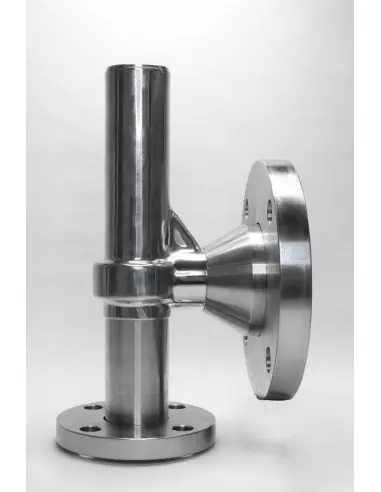

	/	Senza Ghiera	Senza Ghiera
	/	Without ring nut	Without ring nut

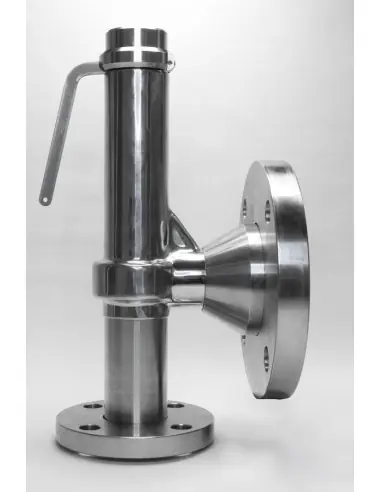

	/	Con leva	Con leva
	/	With lever	With lever
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	/	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	/	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	/	VITON -20 / +200 °C	VITON -20 / +200 °C
	/	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	/	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	/	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Metal -196 / +250 °C	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	/	2" ANSI150	2" ANSI150
	/	2" ANSI300	2" ANSI300
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	/	3" ANSI150	3" ANSI150
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note:* *(1) No Modello Con leva / No Model With lever*
