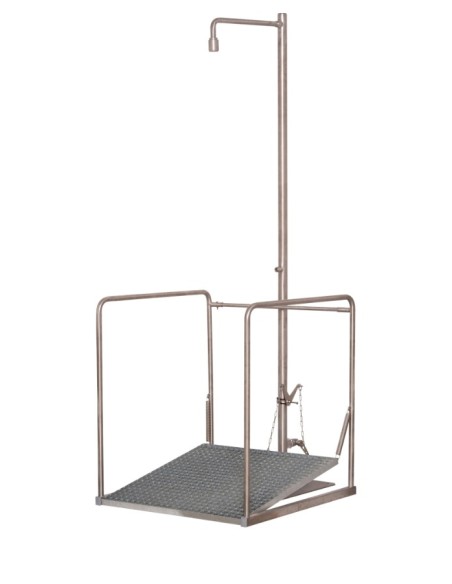

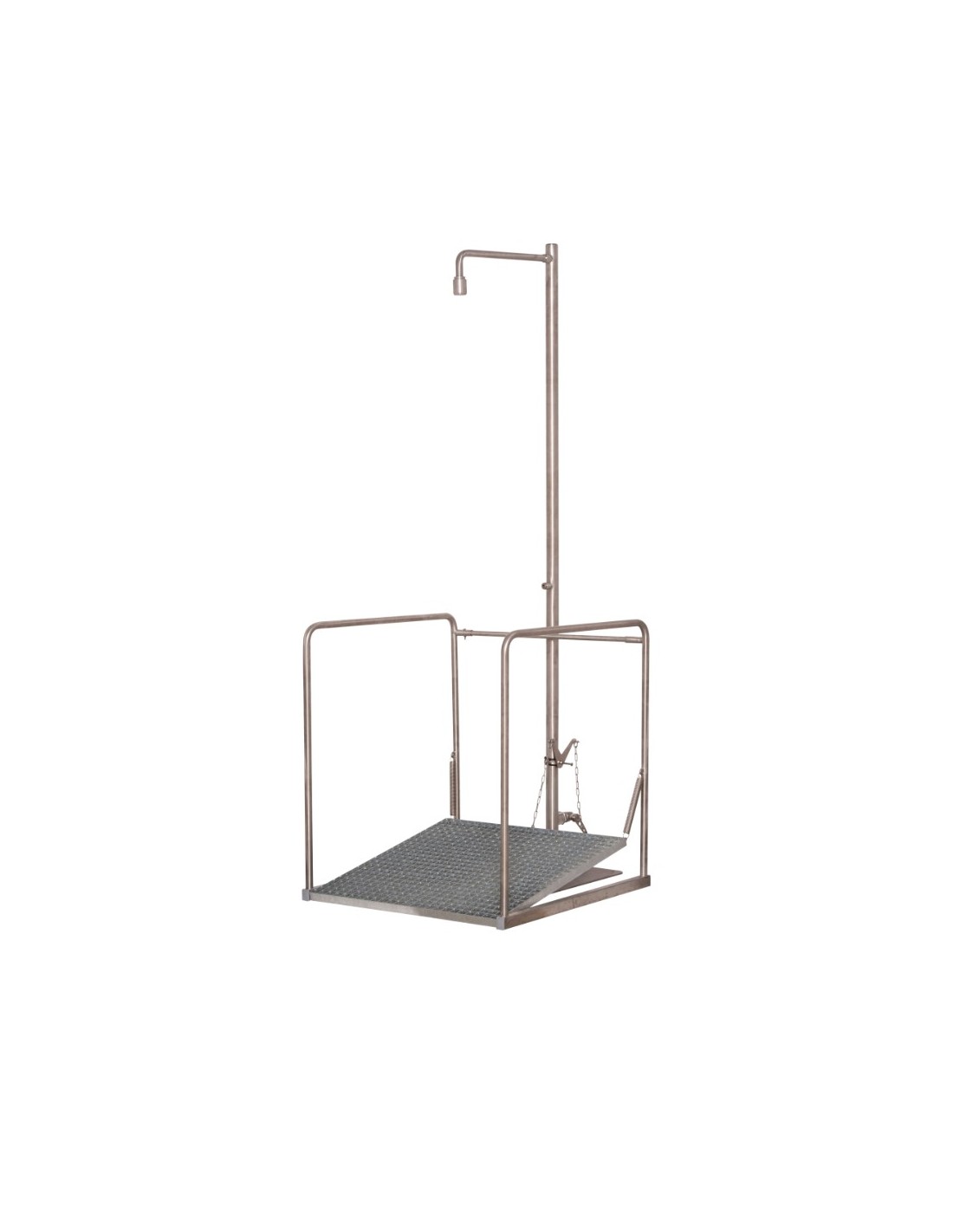

Σταθμός ντους ασφαλείας σώματος σε κλουβί B-Safety με αποστράγγιση τύπος PremiumLine BR 888 095

B-Safety BR 888 095 PremiumLine

Σταθμός ντους ασφαλείας σώματος με κλωβό προστασίας και αποστράγγιση, για βιομηχανικές θέσεις όπου απαιτείται οριοθετημένη ζώνη έκπλυσης χωρίς ενσωματωμένο ντους οφθαλμών. Η διάταξη εφαρμόζεται σε χημικές εγκαταστάσεις, loading racks, χώρους δεξαμενών και υπαίθριες περιοχές διεργασιών.

Τεχνικά δεδομένα

  • Τύπος: PremiumLine, σταθμός ντους σώματος
  • Υλικό: ανοξείδωτος χάλυβας, γυαλισμένη επιφάνεια
  • Συνολικό ύψος: 2330 mm
  • Προβολή βραχίονα: 600 mm
  • Διαστάσεις κλωβού: 960 x 850 x 900 mm
  • Πίεση λειτουργίας: 1,5–3 bar
  • Παροχή: 50 l/min, με διαθέσιμες εκδόσεις 75 / 110 l/min
  • Είσοδος νερού: 1” αρσενική

Κατασκευή και ενεργοποίηση

Ο κλωβός είναι κατασκευασμένος από ανοξείδωτους σωλήνες. Η ενεργοποίηση γίνεται μέσω γαλβανισμένης πλατφόρμας 800 x 800 mm, συνδεδεμένης με αλυσίδα και γωνιακή μετάδοση προς σφαιρική βάνα 1”. Η βάση είναι ανοξείδωτη, 200 x 200 mm, με τέσσερις οπές αγκύρωσης.

Η σωλήνωση στήριξης είναι τριμερής, 1 ¼”, από ανοξείδωτο χάλυβα. Ο βραχίονας ντους είναι ¾”, ανοξείδωτος, με προβολή 600 mm. Η κεφαλή καταιονισμού είναι ανοξείδωτη, αυτοαποστραγγιζόμενη και διαθέτει ενσωματωμένη ρύθμιση ροής 50 l/min για καθορισμένο μοτίβο ψεκασμού στην περιοχή 1,5–3 bar δυναμικής πίεσης.

Πρότυπα και εγκρίσεις

Το τεχνικό κείμενο αναφέρει συμμόρφωση με EN 15154-1:2006, EN 15154-5:2019 και ANSI Z358.1-2014. Αναφέρονται επίσης DIN 1988, EN 1717, DIN-DVGW/DVGW NW-0416CL0425 και GOST-R. Η σήμανση ντους σώματος είναι κατά EN ISO 7010 και ASR A1.3.

Συντήρηση

Ο περιοδικός έλεγχος πρέπει να περιλαμβάνει παροχή, δυναμική πίεση, στεγανότητα βάνας, καθαρότητα κεφαλής, ελεύθερη αποστράγγιση, κατάσταση αλυσίδας/γωνιακής μετάδοσης και απρόσκοπτη κίνηση της πλατφόρμας ενεργοποίησης.

FAQ

Πότε επιλέγεται ο BR 888 095;
Όταν απαιτείται σταθμός μόνο για έκπλυση σώματος, με κλωβό που οριοθετεί τη θέση χρήσης.

Τι διαφέρει από τον BR 886 095;
Ο BR 886 095 περιλαμβάνει και ντους οφθαλμών. Ο BR 888 095 αφορά αποκλειστικά ντους σώματος.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Technical Specifications

  • Material: stainless steel
  • Surface: polished
  • Total height: 2330 mm
  • Projection: 600 mm
  • Protection cage dimensions (H x W x D): 960 x 850 x 900 mm
  • Operating pressure: 1.5 to 3 bar
  • Flow rate: 50 l/min (75/110 l/min)
  • Water inlet: 1” male

Norms / Approvals

  • EN 15154-2:2006
  • EN 15154-5:2019
  • ANSI Z358.1-2014
  • DIN-DVGW, DVGW, NW-0416CL0425
  • GOST-R, Certificate-No. 0615463 0615463

Product description

The B-SAFETY body safety showers of the PremiumLine series are made of stainless steel and are just as suitable for use in laboratories and research as for rough use in industry. The polished stainless steel surface is not only resistant to many chemicals, but also offers a modern design for laboratories and clean rooms.

The body safety showers are equipped with the B-SAFETY high-performance shower head, which not only meets the specifications of ANSI Z358.1 and EN 15154, but is also self-draining, largely free of calcification- and maintenance, and very robust and corrosion-resistant. The limited, uniform and above all soft water jet is optimized for rinsing off chemicals on the skin.

DVGW
ISO9001_D_72

Technical Description

  • frame made of stainless steel tubes, dimensions (H x W x D): 960 x 850 x 900 mm
  • platform actuation for safety shower made of galvanized steel, mounted with chain on angle diversion, dimensions (W x D): 800 x 800 mm
  • angle diversion made of stainless steel, with stainless steel attachment to the standpipe
  • ball valve 1“ with lever and chain made of stainless steel, water inlet 1” male, DIN-DVGW tested and certificated
  • base plate with 4 mounting holes of stainless steel, polished, dimensions 200 x 200 mm
  • stand pipe 1 ¼” of stainless steel three-part, polished, total height 2330 mm
  • wall shower arm ¾“ of stainless steel, polished, projection 600 mm
  • integrated automatic flow regulation 50 l/min. for a spray pattern acc. to the norms at a specified operating range of 1.5 to 3 bar dynamic water pressure
  • high-performance shower head of stainless steel, polished, with improved spray pattern, corrosion resistant, largely calcification- and maintenance-free, very robust, self-draining
  • sign for body safety shower according to EN ISO 7010 und ASR A1.3, self-adhesive PVC-film, 150 x 150 mm, viewing distance 15 metre
  • according to BGI/GUV-I 850-0, DIN 1988 and EN 1717
  • according to ANSI Z358.1-2014, EN 15154-1:2006 and EN 15154-5:2019
  • DIN-DVGW tested and certificated
