Προρρυθμισμένη βάση για Δίσκους Διαρραγής Striko

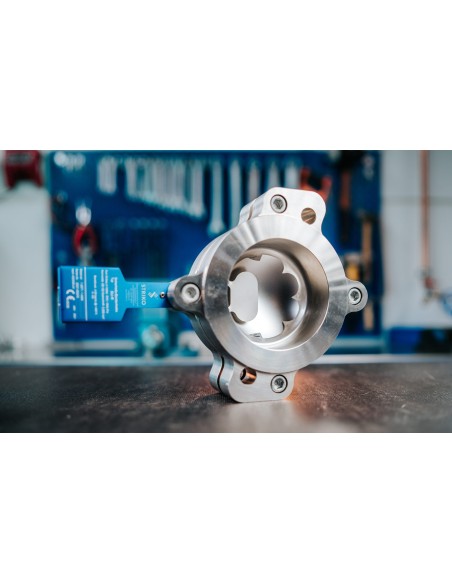

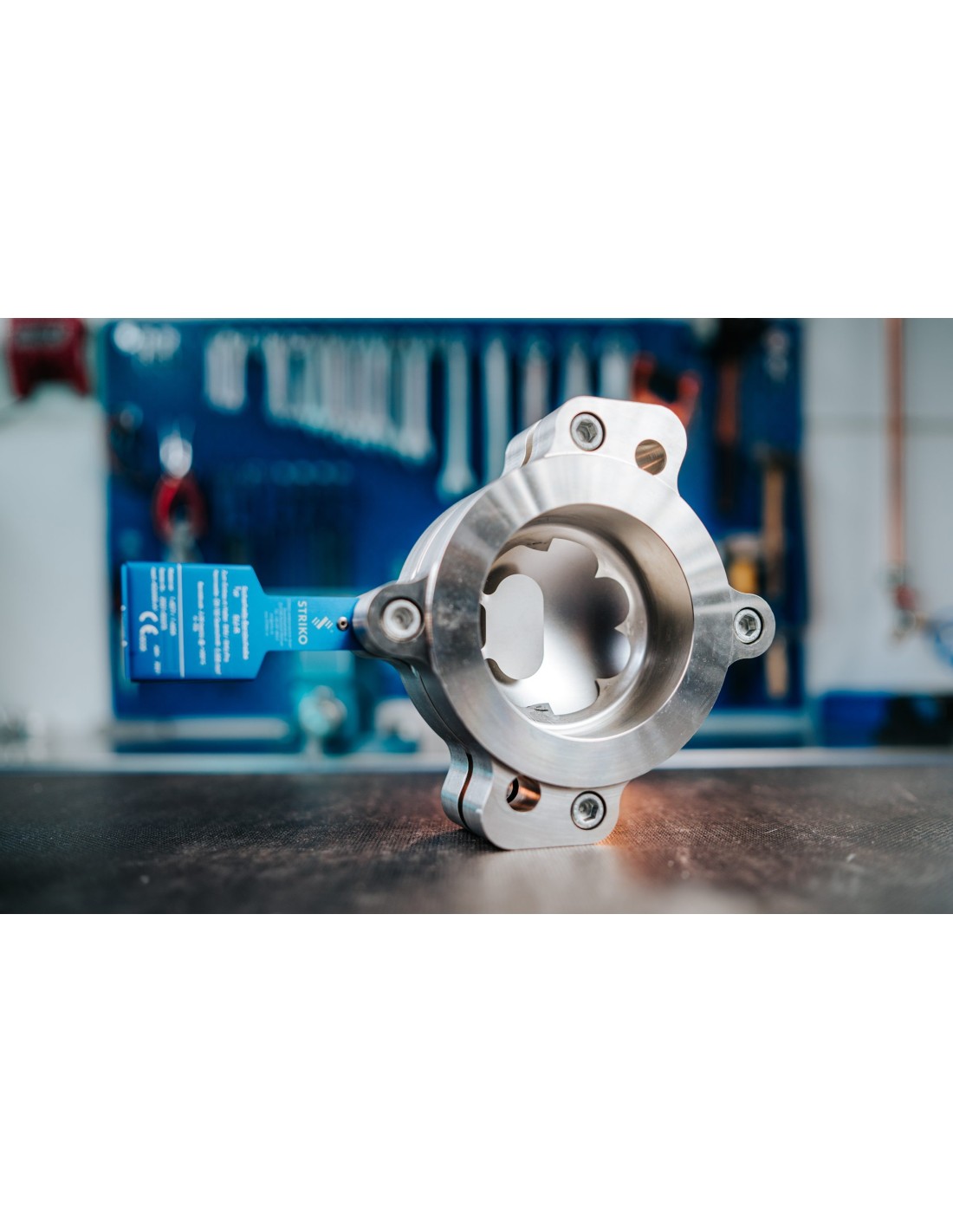

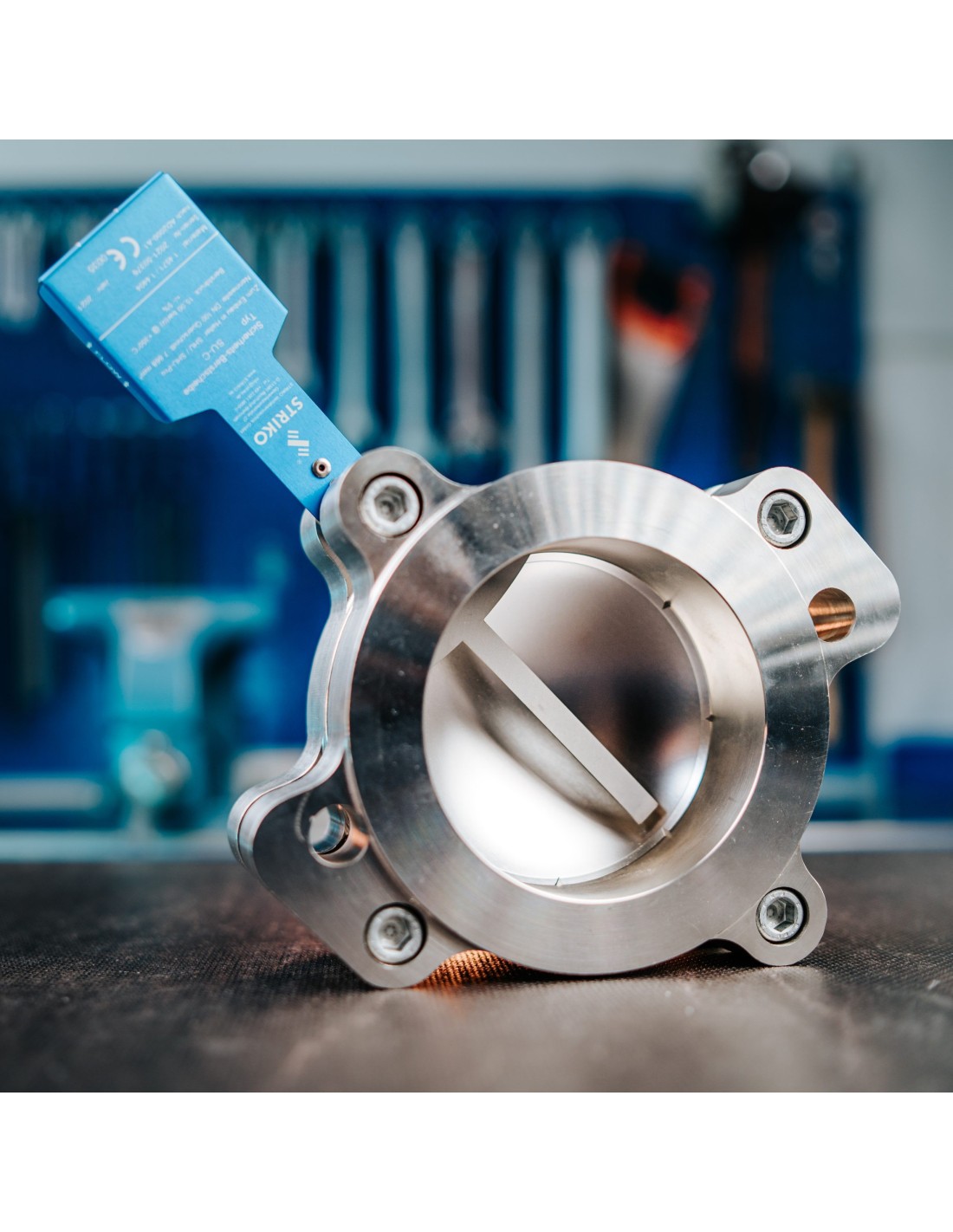

Προ-σφιγμένη βάση δίσκων διαρραγής STRIKO

Η προ-σφιγμένη βάση STRIKO χρησιμοποιείται για μεταλλικούς δίσκους διαρραγής, όταν απαιτείται ελεγχόμενη συναρμολόγηση πριν την τοποθέτηση στη γραμμή. Ο δίσκος τοποθετείται και προφορτίζεται μέσα στη βάση, μειώνοντας σφάλματα από ανομοιόμορφη σύσφιξη φλαντζών, λανθασμένο κεντράρισμα ή στρέψη του δίσκου κατά τη συντήρηση.

Τεχνικά χαρακτηριστικά

  • Συμβατότητα: μεταλλικοί δίσκοι διαρραγής STRIKO.
  • DN: DN20 έως DN150 στη σελίδα προϊόντος.
  • Θερμοκρασία λειτουργίας: -200°C έως +480°C.
  • Πίεση λειτουργίας: εξαρτάται από τον τύπο δίσκου και το DN.
  • Υλικά: ανοξείδωτοι χάλυβες, τυπικά 1.4571, καθώς και Hastelloy, Sandvik SX, tantalum alloy ή ανθρακούχος χάλυβας.

Λειτουργικός ρόλος

Η βάση δεν υπολογίζει την εκτόνωση πίεσης από μόνη της· εξασφαλίζει τη μηχανική έδραση του δίσκου. Η τελική επιλογή πρέπει να συνδυάζει:

  • set pressure και θερμοκρασία διαρραγής,
  • πίεση λειτουργίας και working ratio,
  • vacuum ή αντίθλιψη,
  • υλικό φλαντζών και ρευστό διεργασίας,
  • απαίτηση για δείκτη διαρραγής ή αισθητήρα διαρροής.

Διαφορά από StandardHolder

Το StandardHolder τοποθετείται και σφίγγεται μέσω των φλαντζών της εγκατάστασης. Η προ-σφιγμένη διάταξη παραδίδεται ως κλειστό συγκρότημα δίσκου–βάσης, κατάλληλο για επανεγκατάσταση μετά από οπτικό έλεγχο και για εργασίες shutdown όπου η επαναληψιμότητα σύσφιξης είναι κρίσιμη. Στις εκδόσεις SHZ Pro / SHU Pro προβλέπεται μεταλλική στεγανοποίηση μεταξύ δίσκου και holder.

Πιστοποιήσεις

Η STRIKO διαθέτει ISO 9001:2015 για ανάπτυξη και παραγωγή bursting disc safety devices και σύστημα διασφάλισης ποιότητας κατά PED 2014/68/EU Module D για δίσκους διαρραγής από μέταλλο και γραφίτη.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Pre-Torqued Holder

The STRIKO Pre-Torqued Holders are suitable for all STRIKO metal bursting disks and can be delivered in stainless steel and other special materials. They are characterised by precise function and absolute robust design.

Advantages in the application

  • Suitable for all STRIKO metal bursting discs
  • Can be delivered in stainless steel 1.4751 and special materials
  • Available in nominal widths of DN 20 to DN 150, depending on the bursting disc type used

Specifications:

Materials

all stainless steels, 1.4571 is standard special materials such as Hastelloy, Sandvik SX, Tanta, alloy or carbon steel

Nominal widths

DN 20 to DN 150

Pressure range

depending on bursting disk type and nominal width

Temperature range

-200 °C to +480 °C

Πιστοποιήσεις

Certificate ISO 9001:2015

Certificate QS 2014/68/EU Module D
