Μεταδότης Πίεσης Gefran τύπος TSA

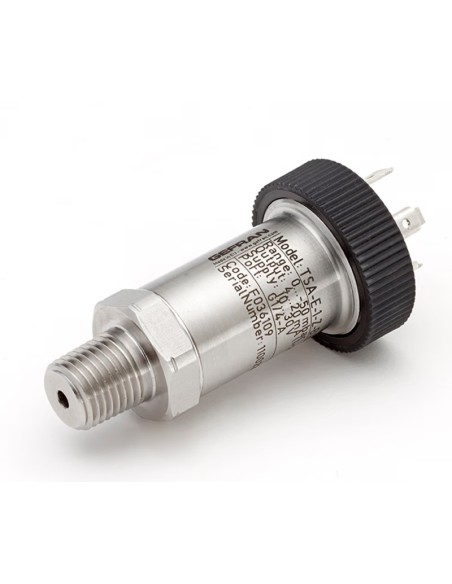

Μεταδότης πίεσης Gefran TSA

Ο Gefran TSA είναι μεταδότης πίεσης χαμηλών και μεσαίων περιοχών, με πιεζοαντιστικό στοιχείο πυριτίου σε διάταξη Wheatstone bridge. Χρησιμοποιείται κυρίως σε βιομηχανική ψύξη, κλιματισμό, συμπιεστές, αντλίες, φίλτρα αέρα, συσκευασία και γενικές εφαρμογές επιτήρησης πίεσης.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: 0…0,05 έως 0…60 bar
• Διαθέσιμες απόλυτες περιοχές: από ≥1 bar abs
• Βαρομετρική περιοχή: 0,8…1,2 bar abs
• Ακρίβεια: ±0,15% FS τυπικά, ±0,5% FS για απόλυτες περιοχές
• Υπερπίεση: 4x…2x, ανά περιοχή
• Πίεση θραύσης: 6x…3x, ανά περιοχή
• Χρόνος απόκρισης: <4 ms
• Θερμοκρασία διεργασίας: -20…+85 °C
• Προστασία: IP65/IP67, με σωστά τοποθετημένο θηλυκό connector

Υλικά και συμβατότητα μέσων

Το σώμα είναι από AISI 304, ενώ τα βρεχόμενα μέρη περιλαμβάνουν AISI 316L. Η σελίδα προϊόντος αναφέρει επίσης NBR, Viton και πλήρωση με silicone oil. Η επιλογή πρέπει να ελέγχεται ως προς χημική συμβατότητα με ψυκτικά, αέρα, νερό, τεχνικά αέρια ή ελαφρά βιομηχανικά υγρά.

Έξοδοι και συνδέσεις

Διατίθενται αναλογικές έξοδοι 4…20 mA, 0…10 Vdc, 0,1…10,1 Vdc και 0…5 Vdc. Η έξοδος 4…20 mA επιλέγεται για μεγαλύτερη καλωδίωση προς PLC ή BMS. Οι έξοδοι τάσης εφαρμόζονται σε μικρότερες αποστάσεις και σε ελεγκτές HVAC ή μηχανών.

Συνδέσεις διεργασίας

Τυπικές συνδέσεις είναι G 1/4 gas male DIN 3852-E και G 1/2A DIN 16288. Οι ηλεκτρικές συνδέσεις περιλαμβάνουν M12x1, EN 175301-801 τύπου A/C και θωρακισμένο καλώδιο.

Εγκατάσταση

Το σώμα πρέπει να γειώνεται μέσω της μηχανής. Χρησιμοποιείται θωρακισμένο καλώδιο, η θωράκιση συνδέεται στην πλευρά connector και παραμένει ελεύθερη στην πλευρά PLC/οργάνου. Τα καλώδια σήματος πρέπει να οδεύουν χωριστά από καλώδια ισχύος.

Πρότυπα

Η δήλωση συμμόρφωσης TSA αναφέρει RoHS 2011/65/EU, EMC 2014/30/EU, EN 50581:2012, EN 61326-1:2013 και EN 61326-2-3:2013.
