Μεταδότης Πίεσης Gefran τύπος TPFAS

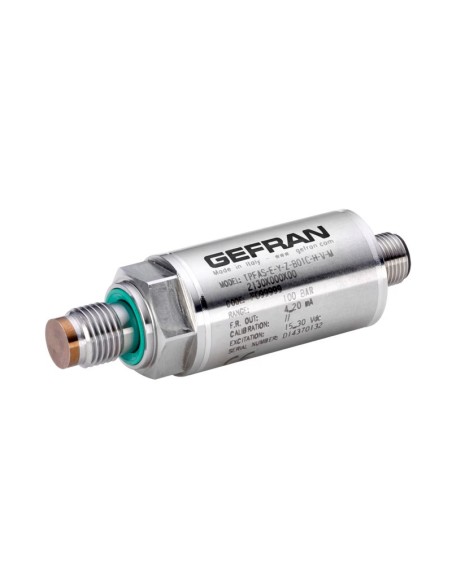

Gefran TPFAS – μεταδότης πίεσης με μετωπική μεμβράνη

Ο Gefran TPFAS είναι μεταδότης πίεσης με flush μετωπική μεμβράνη από 17-4PH ανοξείδωτο χάλυβα. Προορίζεται για ρευστά υψηλού ιξώδους, λάδια, καουτσούκ, πολτούς, χημικά προϊόντα και εφαρμογές όπου ένας κλασικός μεταδότης με εσωτερικό θάλαμο μέτρησης μπορεί να φράξει ή να δημιουργήσει νεκρό όγκο.

Τεχνικά δεδομένα

  • Περιοχές μέτρησης: 0…25 έως 0…600 bar
  • Ακρίβεια: ±0,5% FS
  • Υπερπίεση: 3x FS
  • Πίεση θραύσης: 4x FS, έως 2000 bar
  • Χρόνος απόκρισης: < 1 ms
  • Θερμοκρασία διεργασίας: -40…+120 °C
  • Αντιστάθμιση θερμοκρασίας: -10…+85 °C
  • Προστασία: IP65 / IP66 / IP67, ανά ηλεκτρική σύνδεση
  • Βρεχόμενα μέρη: 17-4PH stainless steel

Έξοδοι σήματος

Ο TPFAS διαθέτει ενισχυμένες αναλογικές εξόδους: 4…20 mA, 0…10 Vdc, 0…5 Vdc, 1…5 Vdc, 1…6 Vdc, 1…10 Vdc, 0,1…5,1 Vdc και 0,1…10,1 Vdc. Η έξοδος 4…20 mA προτιμάται σε καλωδιώσεις πεδίου προς PLC. Οι έξοδοι τάσης εφαρμόζονται σε μικρότερες αποστάσεις ή σε ελεγκτές με αντίστοιχη αναλογική είσοδο.

Συνδέσεις διεργασίας

Διαθέσιμες συνδέσεις: G 1/4 B front seal, G 1/4 E και M10x1 E. Η επιλογή εξαρτάται από το σημείο εγκατάστασης, το διαθέσιμο βάθος, τη μέθοδο στεγανοποίησης και την ανάγκη αποφυγής εγκλωβισμού υλικού μπροστά από τη μεμβράνη.

Autozero

Η λειτουργία Autozero μπορεί να είναι μαγνητική ή εξωτερική μέσω CAL pin. Χρησιμοποιείται μετά την εγκατάσταση ή μετά από μηχανική καταπόνηση, όταν απαιτείται διόρθωση μηδενός χωρίς άνοιγμα του οργάνου. Το όριο διόρθωσης μηδενός είναι ±10% FS.

Εφαρμογές

  • Δοσομετρικές και αναμικτικές αντλίες
  • Αντλίες σκυροδέματος
  • Γραμμές με πάστες, ρητίνες, λάσπες ή παχύρρευστα λάδια
  • Μηχανές όπου απαιτείται μικρή μετωπική μεμβράνη

Πρότυπα

Η δήλωση συμμόρφωσης αναφέρει RoHS 2011/65/EU, EMC 2014/30/EU, EN 50581:2012, EN 61326-1:2013 και EN 61326-2-3:2013.

FAQ

Πότε επιλέγεται TPFAS αντί TPF;
Όταν απαιτείται μικρότερη μετωπική μεμβράνη και ενισχυμένη αναλογική έξοδος προς PLC.

Έχει ενεργοποιητή;
Όχι. Είναι όργανο μέτρησης πίεσης· ο έλεγχος γίνεται από PLC, controller ή σύστημα αυτοματισμού.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Technical specifications

Overview

TPFAS Series flush diaphragm pressure transmitters are based on bonded strain gauge on stainless steel technology.

Thanks to the strong flush diaphragm made with 17-4 PH stainless steel, TPFAS is particularly suitable for pressure measurement where the media is with high viscosity (thick fluids, oils, rubber, pulps, chemical products, etc.) and small size diaphragm is required while internal measuring chamber transducers cannot be used.

The high thickness of the diapragm makes the product very reliable and suitable for heavy industrial application.

Internal state of the art electronics allows a wide range of current and voltage signal outputs, as well as the innovative “Digital Autozero” function is able to perform an easy and quick automatic zero adjustment after the installation, simply with the touch of a magnetic pen or by short circuiting two pins on the electrical connector.

Description

  • Ranges: from 0…25 to 0…600 bar
  • Output signal 4…20mA 2-wires / 0.1…5.1Vdc / 0.1…10.1Vdc / 0…5Vdc / 0…10Vdc / 1…5Vdc / 1…6Vdc / 1…10Vdc
  • Protection rating: IP65/IP67
  • Wetted parts: 17-4PH Stainless Steel
  • Miniature flush fitting stainless steel measuring diaphragm
  • Magnetic or External Autozero function

Certifications

EU Conformity Declaration - TPFAS

UK Conformity Declaration - TPFAS
