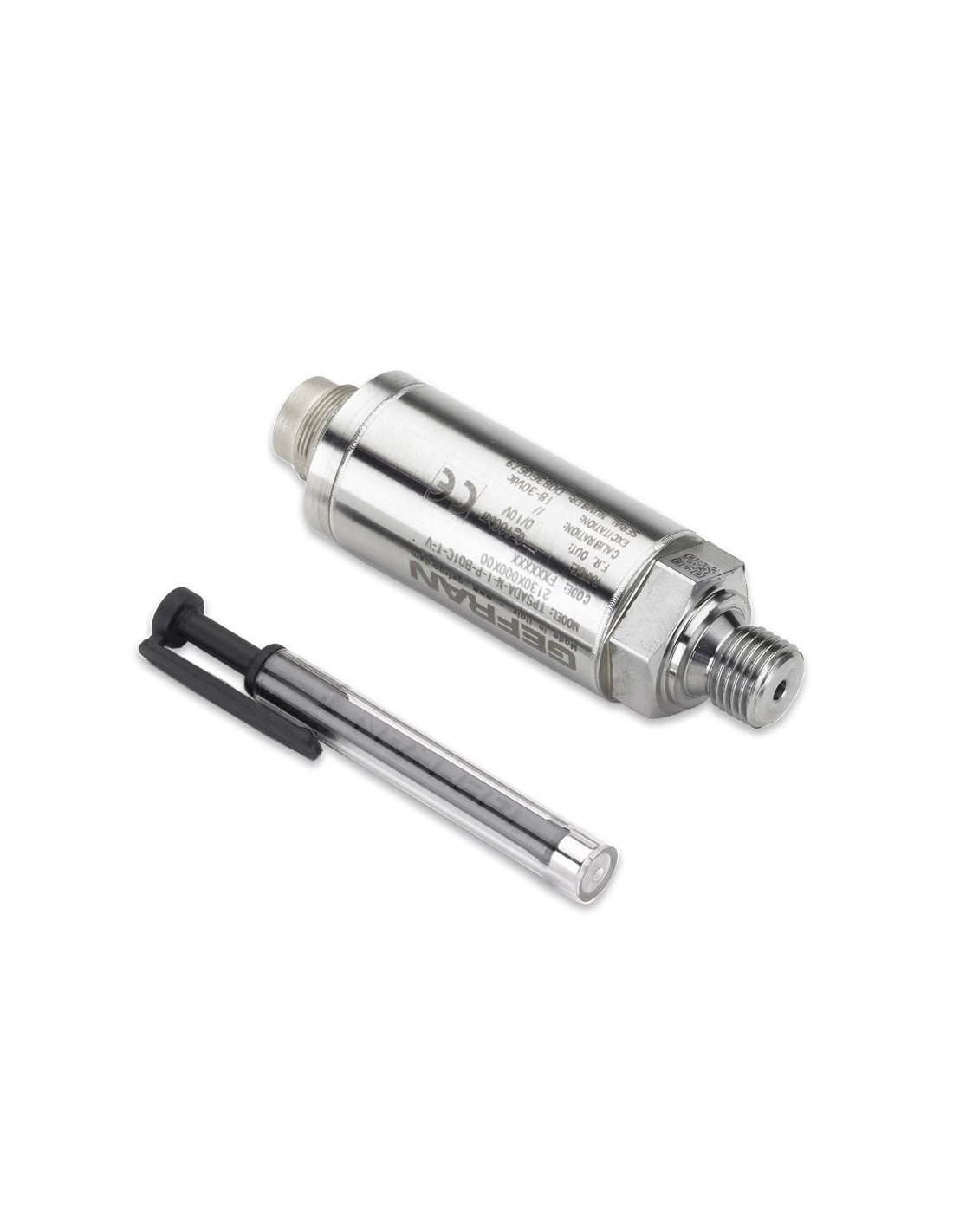

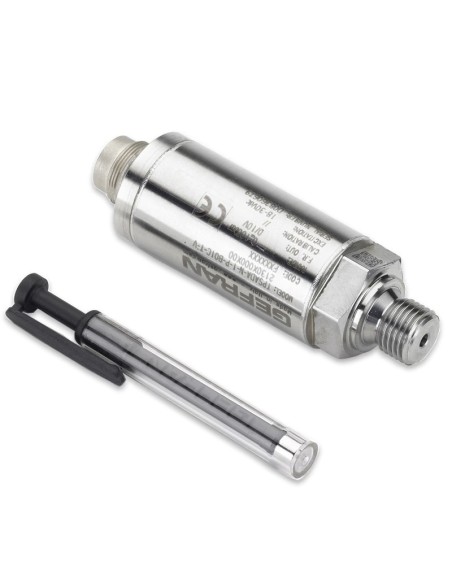

Μεταδότης Πίεσης Gefran τύπος TPSADA

Gefran TPSADA – μεταδότης πίεσης με Digital Autozero/Span

Ο TPSADA είναι αναλογικός μεταδότης πίεσης για βιομηχανικά συστήματα δοκιμών και υδραυλικές εφαρμογές, με αισθητήριο thick film επάνω σε χαλύβδινη μεμβράνη. Η βασική διαφορά από τον TPSA είναι η ενσωματωμένη λειτουργία Digital Autozero & Span, με μαγνητική ενεργοποίηση χωρίς άνοιγμα του οργάνου.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: 0…4 έως 0…1000 bar
• Ακρίβεια: ±0,1% FS ή ±0,15% FS, ανά περιοχή
• Υπερπίεση: 3x…2x
• Πίεση θραύσης: 5x…2,5x
• Χρόνος απόκρισης: < 1 ms
• Θερμοκρασία διεργασίας: -40…+105 °C
• Αντιστάθμιση θερμοκρασίας: -10…+85 °C
• Σώμα: AISI 304
• Βρεχόμενα μέρη: 17-4PH stainless steel
• Προστασία: IP65 / IP66 / IP67 με κατάλληλο θηλυκό connector

Έξοδοι σήματος

Η τυπική έκδοση διαθέτει 0,1…10,1 Vdc, 4…20 mA και 0…10 Vdc. Κατόπιν επιλογής διατίθενται 0,1…5,1 Vdc, 0…5 Vdc, 1…5 Vdc, 1…10 Vdc και 1…6 Vdc. Η έξοδος 4…20 mA προτιμάται σε καλωδιώσεις πεδίου προς PLC ή καταγραφικό, ενώ οι έξοδοι τάσης εφαρμόζονται σε κοντινές διασυνδέσεις με ελεγκτές δοκιμών.

Autozero & Span

Οι λειτουργίες περιλαμβάνουν coarse magnetic autozero, fine magnetic autozero, σήμα βαθμονόμησης 80% FS, magnetic autospan, partial reset και total reset. Χρησιμοποιούνται μετά από εγκατάσταση, αλλαγή fitting, μηχανική καταπόνηση ή περιοδικό έλεγχο offset.

Συνδέσεις και εφαρμογές

Τυπική σύνδεση διεργασίας: G 1/4 gas male. Διαθέσιμες επιλογές: 7/16-20 UNF-2A SAE 4, G 1/2A DIN 16288 και G 1/4 gas female. Κύρια χρήση: production test benches, μηχανές δοκιμών και υδραυλικά κυκλώματα μέτρησης πίεσης.

Εγκατάσταση / συμμόρφωση

Η καλωδίωση πρέπει να γίνεται με θωρακισμένο καλώδιο και διαχωρισμό από καλώδια ισχύος. Η δήλωση συμμόρφωσης αναφέρει RoHS 2011/65/EU, EMC 2014/30/EU, EN 50581:2012, EN 61326-1:2013 και EN 61326-2-3:2013.
