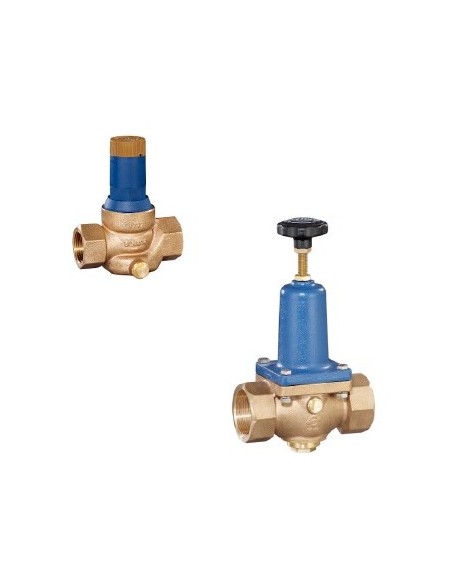

Οι Berluto DRV 302-6 και DRV 303-6 είναι μειωτές πίεσης άμεσης δράσης, με έλεγχο μέσω μεμβράνης, ελατήριο ρύθμισης και αντιστάθμιση πίεσης εισόδου. Η κατασκευή cartridge επιτρέπει αντικατάσταση των εσωτερικών μερών χωρίς αλλαγή ολόκληρου σώματος. Προορίζονται για κυκλώματα πόσιμου νερού.
Το σώμα είναι από red bronze CC499K. Στα DN15–DN32 το καπάκι ελατηρίου είναι PA6, ενώ στα DN40–DN50 είναι από χυτοσίδηρο. Τα βρεχόμενα μέρη είναι Hostaform C και ορείχαλκος έως DN32, και ορείχαλκος στα μεγαλύτερα μεγέθη. Οι μεμβράνες και στεγανοποιήσεις είναι EPDM με εγκρίσεις ELL και W270 για χρήση σε πόσιμο νερό.
Η σειρά εφαρμόζεται σε κτιριακά και βιομηχανικά δίκτυα πόσιμου νερού όπου απαιτείται σταθεροποίηση πίεσης πριν από καταναλώσεις, διανομείς, θερμικά υποσυστήματα ή ζώνες χαμηλότερης πίεσης. Το ενσωματωμένο φίλτρο συγκρατεί σωματίδια πριν από την έδρα, αλλά δεν αντικαθιστά κεντρικό φίλτρο προστασίας δικτύου.
Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Υπάρχει διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη downstream πίεσης. Κατά την επιλογή απαιτούνται p1, ζητούμενη p2, παροχή αιχμής, DN, Kvs, θερμοκρασία και διαθέσιμη διαφορική πίεση.
Το τεχνικό δελτίο αναφέρει DGRL/PED 2014/68/EU, συμμόρφωση υλικών με απαιτήσεις ευρωπαϊκής νομοθεσίας πόσιμου νερού, ελαστομερή ELL/W270 και διαθέσιμα πιστοποιητικά DVGW και ISO 9001.
DRV 302-6 / 303-6
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 50
Inlet pressure up to 16 bar
Outlet pressure from 1.5 up to 6 bar
Temperature range -15 °C to 75 °C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
