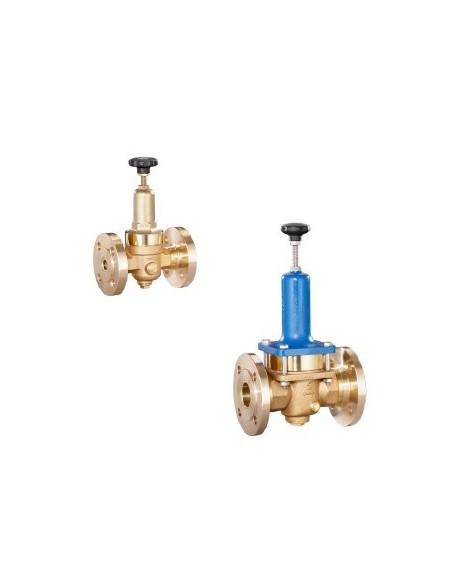

Ο Berluto DRV 235 είναι εμβολοκίνητος, ελατηριωτός μειωτής πίεσης μονής έδρας, χωρίς λειτουργία εκτόνωσης. Η πίεση εξόδου δρα στο εσωτερικό έμβολο και ισορροπεί με την προφόρτιση του ελατηρίου, μεταβάλλοντας το άνοιγμα της βαλβίδας χωρίς βοηθητική ενέργεια ή γραμμή παλμού. Προορίζεται για τοπική μείωση πίεσης σε βιομηχανικά δίκτυα με σχετικά μικρές έως μεσαίες παροχές.
Το σώμα είναι από red bronze CC499K. Τα βρεχόμενα μέρη είναι από ορείχαλκο, οι στεγανοποιήσεις από NBR και το καπάκι ελατηρίου είναι ορείχαλκος έως DN25, ενώ από DN32 είναι χυτοσίδηρος. Η πραγματική θερμοκρασιακή εφαρμογή πρέπει να ελέγχεται με βάση το ελαστομερές, όχι μόνο το όριο σώματος.
Ο DRV 235 χρησιμοποιείται κυρίως σε πεπιεσμένο αέρα και ουδέτερα αέρια. Μπορεί να εφαρμοστεί και σε νερό ή ουδέτερα υγρά όταν οι παροχές είναι περιορισμένες και το απαιτούμενο Kvs καλύπτεται από το DN της βαλβίδας.
Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη τοποθέτηση. Προβλέπεται διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Διατίθενται επιλογές επιφανειακής προστασίας: νικέλωση, χρωμίωση ή χημική νικέλωση εσωτερικά και εξωτερικά.
Το τεχνικό δελτίο αναφέρει συμμόρφωση με DGRL/PED 2014/68/EU και δυνατότητα ταξινομικών φορέων DNV GL, ABS, LR, CCS και BV. Σε τεχνική προμήθεια απαιτούνται p1, p2, παροχή, μέσο, θερμοκρασία, DN, σύνδεση φλάντζας και επιθυμητή επιφανειακή εκτέλεση.
Pressure reducing valves of the series are piston-operated, spring-loaded pressure reducing valves. The series has a high setting accuracy and good response behavior due to their low friction of the few moving internal parts.
Nominal size DN 8 up to DN 50
Inlet pressure up to 40 bar
Outlet pressure from 1.5 up to 20 bar
Temperature range -15°C to 190°C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
