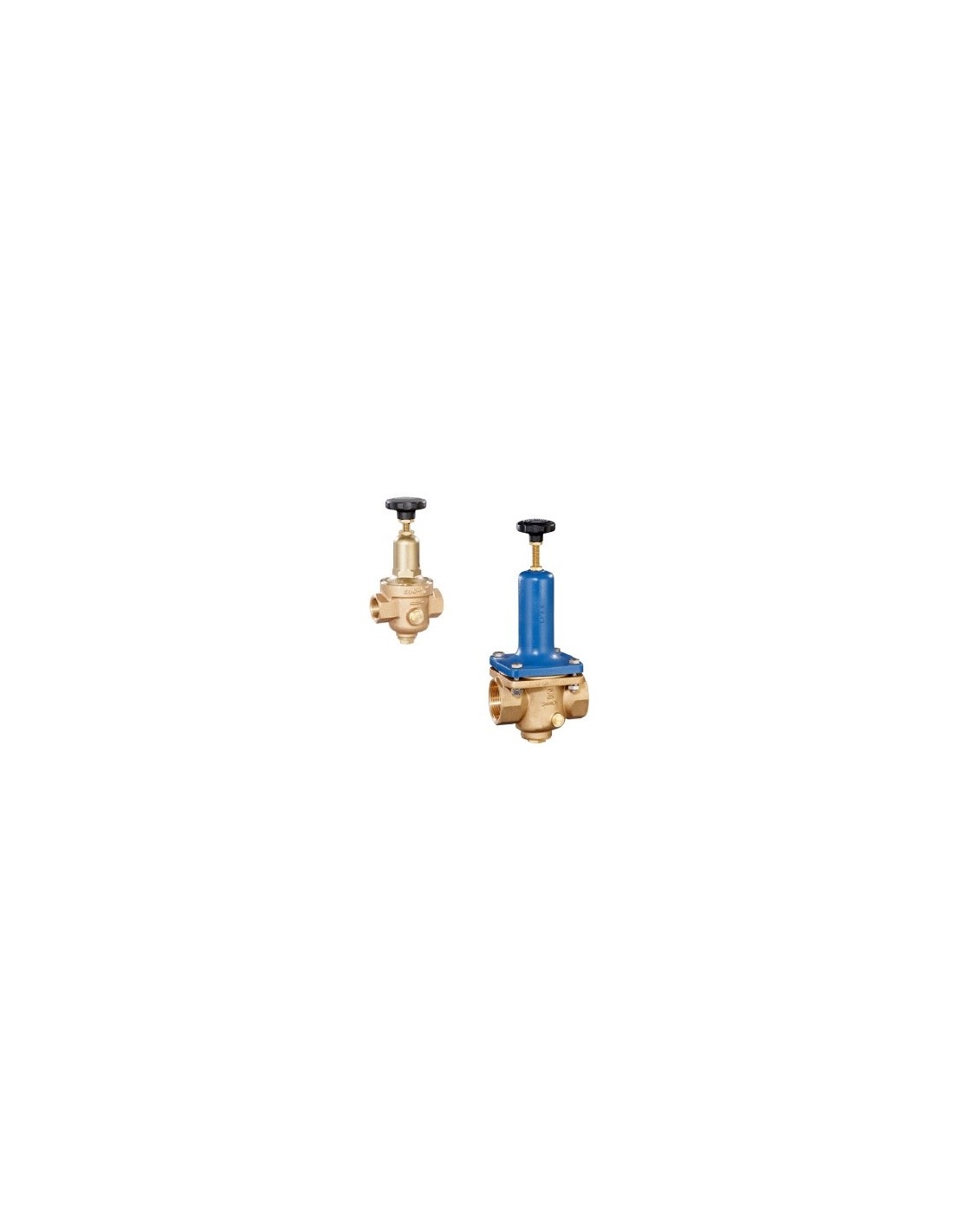

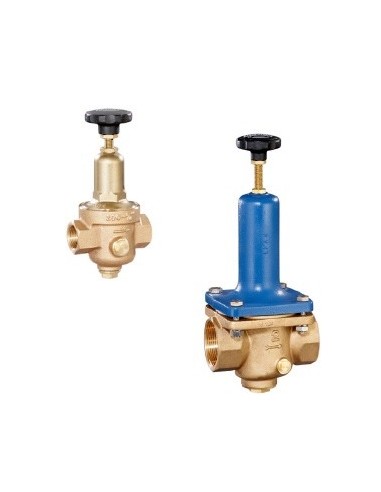

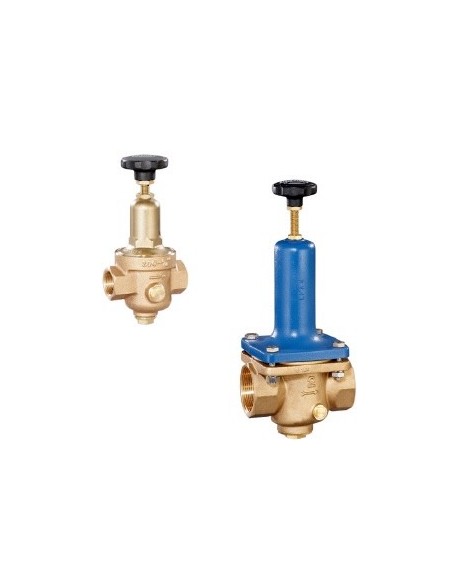

Ο Berluto DRV 200 / DRV 200 G είναι μειωτής πίεσης μεμβράνης, ελατηρίου και μονής έδρας, χωρίς εκτόνωση πίεσης. Η ρύθμιση γίνεται μηχανικά από το ελατήριο και την πίεση εξόδου, χωρίς βοηθητική ενέργεια ή γραμμή παλμού. Προορίζεται κυρίως για πεπιεσμένο αέρα και ουδέτερα αέρια· μπορεί να χρησιμοποιηθεί και σε νερό ή ουδέτερα υγρά όταν οι παροχές είναι μικρές.
Το σώμα είναι από red bronze CC499K. Τα βρεχόμενα μέρη είναι από ορείχαλκο. Το καπάκι ελατηρίου είναι ορείχαλκος έως DN25 και χυτοσίδηρος από DN32. Η μεμβράνη είναι CR και οι στεγανοποιήσεις NBR, με όριο θερμοκρασίας έως 100°C.
Η βασική διαφορά είναι το χαμηλότερο όριο ρύθμισης εξόδου. Το DRV 200 καλύπτει 1,5–8 bar, ενώ το DRV 200 G καλύπτει 0,8–8 bar. Η επιλογή γίνεται από την απαιτούμενη downstream πίεση, την παροχή και το Kvs του αντίστοιχου DN.
Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση στην κατακόρυφη τοποθέτηση. Υπάρχει διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Διατίθενται επιφανειακές επεξεργασίες εσωτερικά και εξωτερικά: νικέλωση, χρωμίωση ή χημική νικέλωση.
Χρησιμοποιείται σε γραμμές πεπιεσμένου αέρα, ουδέτερων αερίων, βοηθητικά κυκλώματα μηχανών, μικρές παροχές νερού και ουδέτερων υγρών όπου απαιτείται τοπική μείωση πίεσης με απλή μηχανική ρύθμιση.
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves. The series has a high setting accuracy and good response behaviour due to their low friction of the few moving internal parts.
Nominal size DN 8 to DN 50
Inlet pressure up to 25 bar
Outlet pressure from 0,8 up to 8 bar
Temperature range -15°C to 100°C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
