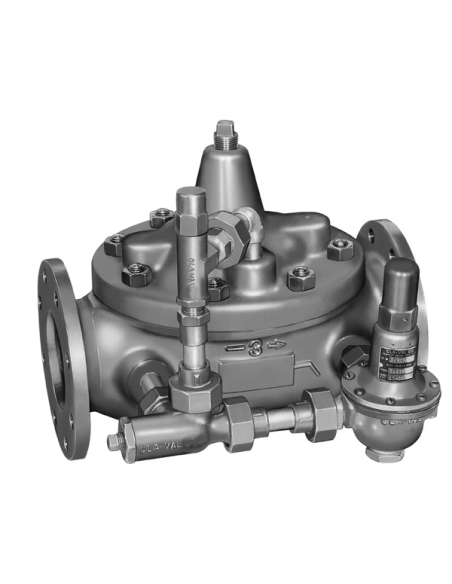

Η Cla-Val 90FM-2 είναι αυτόματη βαλβίδα μείωσης πίεσης για shipboard piping systems, όπου απαιτείται σταθεροποίηση της downstream πίεσης ανεξάρτητα από μεταβολές στην upstream πίεση ή στην κατανάλωση. Η σελίδα προϊόντος αναφέρει τυπικές εφαρμογές σε sanitary flushing και evaporator cooling systems. Για διαστάσεις 4"–8" αναφέρεται χρήση του μοντέλου 90M.
Η 90FM-2 λειτουργεί ως pressure reducing control valve. Η βαλβίδα ρυθμίζει τη θέση ανοίγματος ώστε να διατηρεί προκαθορισμένη πίεση εξόδου. Σε αύξηση της downstream πίεσης τείνει να περιορίσει τη ροή, ενώ σε πτώση πίεσης ανοίγει ώστε να καλύψει τη ζήτηση.
Δεν είναι βαλβίδα ασφαλείας και δεν αντικαθιστά relief valve όταν το σύστημα απαιτεί προστασία από υπερπίεση.
Κατά την επιλογή πρέπει να επιβεβαιώνονται η upstream πίεση, η απαιτούμενη downstream πίεση, η ελάχιστη και μέγιστη παροχή, η κλάση σύνδεσης, το μέσο λειτουργίας και η απαίτηση για union ή flanged εκτέλεση. Για retrofit απαιτείται έλεγχος face-to-face, διαθέσιμου χώρου για pilot σωληνώσεις και δυνατότητας απομόνωσης για συντήρηση.
Ο περιοδικός έλεγχος πρέπει να περιλαμβάνει φίλτρα pilot γραμμών, καθαρότητα εσωτερικών θυρίδων, κατάσταση διαφράγματος, έδρα, ρύθμιση downstream πίεσης και απόκριση της βαλβίδας σε μεταβολή παροχής. Σε δίκτυα με άλατα ή αιωρούμενα στερεά απαιτείται συχνότερος καθαρισμός.
The Cla-Val Model 90FM-2 Automatic Pressure Reducing Valve is used in shipboard piping systems, wherever pressure reducing is required. Typical applications include sanitary flushing and evaporator cooling systems. For valves, 4” – 8”, use Model 90M.
MIL Specifications:
– MIL-F20042, Class 150
– MIL-F20042, Class 250
