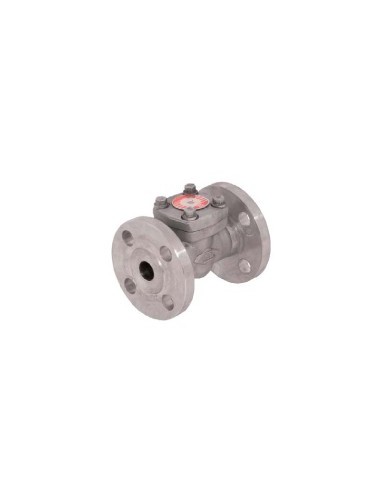

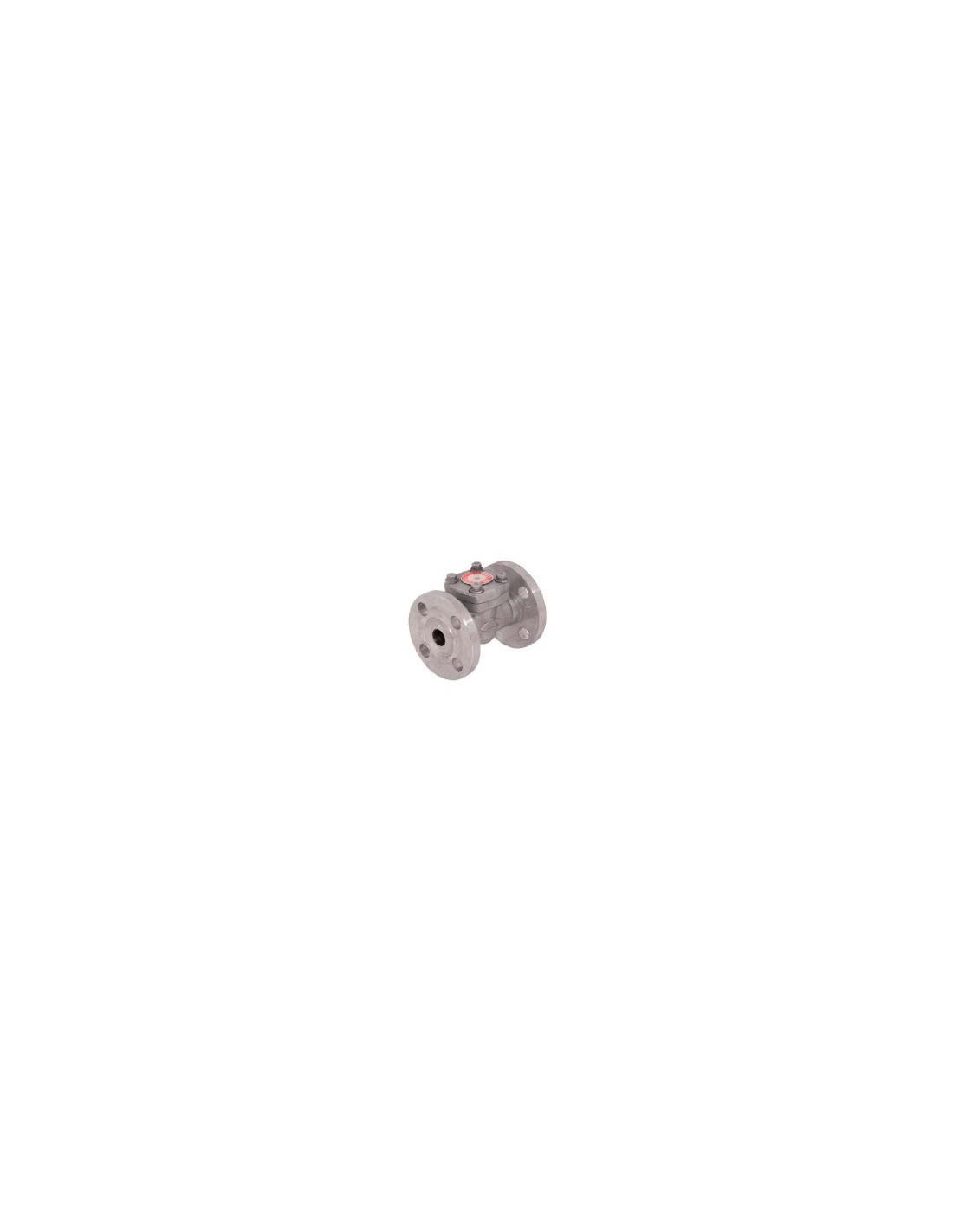

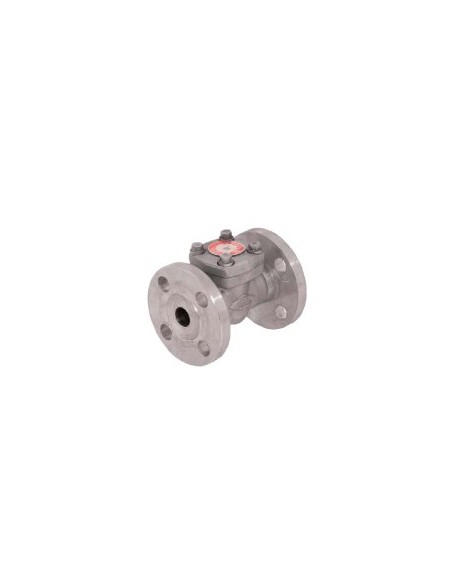

Η ICP R150RF / R300RF είναι σφυρήλατη βαλβίδα αντεπιστροφής εμβόλου, μειωμένης διατομής, με φλαντζωτά άκρα RF κατά ASME B16.5. Χρησιμοποιείται σε γραμμές όπου απαιτείται μηχανική αποτροπή ανάστροφης ροής χωρίς ενεργοποιητή ή εξωτερικό έλεγχο. Είναι μονοκατευθυντική βαλβίδα, σε μεγέθη 1/2"–2" / DN15–DN50 και κλάσεις ASME Class 150 ή Class 300.
Ο σχεδιασμός αναφέρεται σε BS 5352, MSS SP 118 και ASME B16.34. Οι δοκιμές στεγανότητας γίνονται κατά API 598, με pressure testing κατά EN 12266-1 και σήμανση κατά EN 19. Η σειρά συνοδεύεται από πιστοποιητικό EN 10204 2.2, ενώ αναφέρονται συμμορφώσεις CE, PED 2014/68/EU, ATEX Group II Cat. 2 και NACE.
Η επιλογή μεταξύ Class 150 και Class 300 πρέπει να βασίζεται στο πραγματικό ζεύγος πίεσης–θερμοκρασίας, όχι μόνο στην ονομαστική πίεση της γραμμής. Τα διαγράμματα P/T του κατασκευαστή δείχνουν απομείωση της επιτρεπτής πίεσης με αύξηση θερμοκρασίας, διαφορετικά για A105 και F316L.
Κατάλληλα μέσα: ατμός, νερό, θερμικά ρευστά, πετρελαιοειδή και χημικά συμβατά με A105 ή F316L. Για διαβρωτικά μέσα, προτιμάται η έκδοση F316L μετά από έλεγχο συγκέντρωσης, θερμοκρασίας και χλωριόντων.
Έχει ενεργοποιητή; Όχι. Το έμβολο κινείται από τη διαφορική πίεση και επιστρέφει με ελατήριο.
Είναι για slurry; Όχι ως βασική επιλογή. Στερεά σωματίδια μπορούν να επηρεάσουν έδρα, έμβολο και στεγανότητα.
Πότε επιλέγεται Class 300; Όταν το pressure-temperature rating της Class 150 δεν καλύπτει τη λειτουργία ή τις συνθήκες σχεδιασμού.
Forged Piston Check Valve, Reduced Bore, Flanges RF (acc. ASME B16.5 Raised Face), Class 150 or Class 300, from 1/2" to 2".
Carbon Steel (A105, TRIM 5) or Stainless Steel (A 182 F316L, TRIM 12) Body and Bonnet. Uni-directional Valve.
Standard design according BS 5352, ASME B16.34.
The valves are CE, ATEX and NACE certified.
