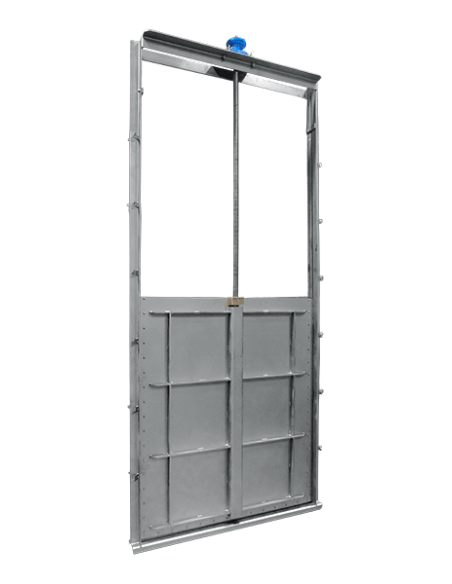

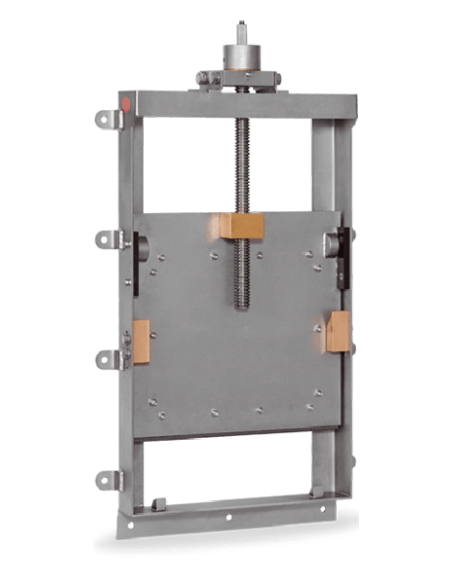

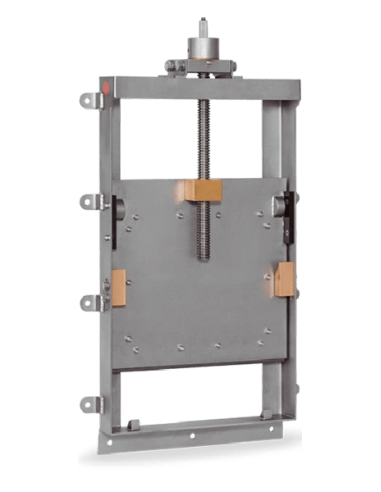

Θυρίδα Υδαταγωγού Τοίχου Zubi τύπος VMCL

Zubi VMCL Wall Penstock Valve

Η Zubi VMCL είναι θυροφράγμα τοίχου για απομόνωση ή ρύθμιση ροής σε κανάλια, φρεάτια και δεξαμενές νερού ή λυμάτων. Η κατασκευή πλαισίου/σώματος είναι συγκολλητή, με εσωτερικούς οδηγούς από bronze για καθοδήγηση της θυρίδας.

Τεχνικά στοιχεία

  • Διαστάσεις: 150×150 έως 2000×2000 mm
  • Πίεση: έως 0,6 bar standard
  • Εκδόσεις: unidirectional ή bidirectional κατόπιν απαίτησης
  • Στεγανότητα: DIN 19569-4 Class 5 και AWWA C561
  • Υλικά σώματος/θυρίδας: AISI 304L, 316L, 316Ti, 254SMO, Duplex SAF2205, Superduplex SAF2507, AISI 310, 904L
  • Έδρες: EPDM, NBR, Silicone, Viton, Flucast, PTFE

Ενεργοποίηση

Διατίθεται με χειροκίνητο, ηλεκτρικό, πνευματικό ή υδραυλικό χειρισμό. Επιλογές: gearbox, square end, chain-wheel, πνευματικός ενεργοποιητής με χειροτροχό ασφαλείας ή gearbox.

Εφαρμογές

Κατάλληλο για εγκαταστάσεις επεξεργασίας λυμάτων, υδροληψίες, βιομηχανικά κανάλια, δεξαμενές καθίζησης, αντλιοστάσια και έργα αντιπλημμυρικής διαχείρισης.

Πρότυπα και οδηγίες

Συμμόρφωση με DIR 2006/42/CE, PED 2014/68/EU και ATEX 2014/34/EU για Ζώνες 2 & 22.

Περιγραφή

Main Features

  • Welded frame/body construction design.
  • With internal bronze guides
  • Special designs and adaptations according customers´ requirements.
  • Unidirectional or bidirectional versions.
  • Several actuation options available: manual, electrical, pneumatic or hydraulic, and all are interchangeable.

DIRECTIVAS

  • DIR 2006/42/CE (machinery)
  • DIR 2014/68/EU (PED) Fluid Group 1(b), 2 (Cat. I. mod. A)
  • DIR 2014/34/EU (ATEX) Area 2&22

Technical Data

SIZES & PRESSURES

150x150 up to 2000x2000

PRESSURES

Maximum 0,6 bar as standard ON SEAT OFF Seat Bidirectional available on request

TIGHTNESS

As per DIN19569-4 (Class 5) and AWWA C561

MATERIALS

BODY  AISI304L, AISI316L, AISI316Ti, 254SMO, DUPLEX SAF2205, SUPERDUPLEX SAF2507, AISI310, AISI904L

GATE AISI304L, AISI316L, AISI316Ti, 254SMO, DUPLEX SAF2205, SUPERDUPLEX SAF2507, AISI310, AISI904L

SEAT

EPDM, NITRILE (NBR), SILICONE, VITON, FLUCAST, PTFE

ACTUATORS

Manual, pneumatic, hydraulic, electric, gear box, square end, chain-wheel, pneumatic with security hand wheel, pneumatic with security gear box

ACCESSORIES AND OPTIONS

Limit switches, proximity sensors, solenoid valves, locking devices, extension,
