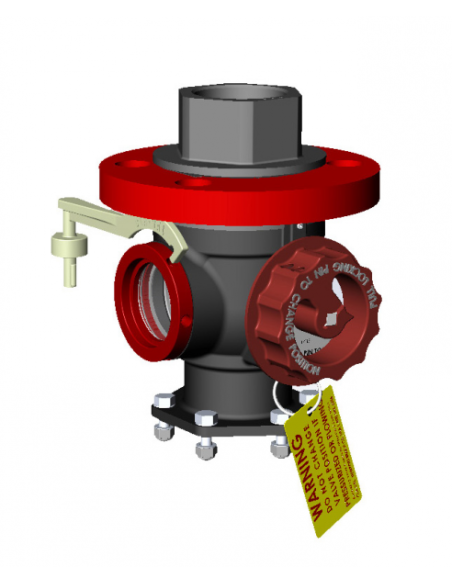

Σφαιρικό φίλτρο καυσίμου για συστήματα ανεφοδιασμού εδάφους Cla-Val τύπος 349GF

Cla-Val 349GF Strainer Ball Valve

Η Cla-Val 349GF είναι σφαιρική βάνα φίλτρου για hose-end assemblies σε ground fueling και aircraft refueling. Βιδώνει στην είσοδο ακροφυσίων Cla-Val 341GF και 347GF, καθώς και σε ορισμένα ακροφύσια άλλων κατασκευαστών, ώστε το strainer να ελέγχεται χωρίς αποσυναρμολόγηση του nozzle.

Λειτουργία τριών θέσεων

Η βάνα είναι quarter-turn, full-port και ενσωματώνει το φίλτρο μέσα στη σφαίρα.

• Θέση ροής: το καύσιμο διέρχεται από τη full-port σφαίρα και το εσωτερικό strainer.
• Θέση επιθεώρησης: η βάνα κλείνει και το strainer μπορεί να ελεγχθεί οπτικά, όταν υπάρχει glass inspection cover.
• Θέση defuel: η σφαίρα και το strainer αντιστρέφονται για εργασίες αποάντλησης καυσίμου. Υπάρχει safety lock για αποφυγή ακούσιας μετάβασης σε defuel θέση.

Επιλογές φίλτρου και συνδέσεων

Διαθέσιμα mesh:

• 40 mesh
• 60 mesh
• 100 mesh

Η επιλογή mesh γίνεται με βάση την απαίτηση προστασίας του downstream εξοπλισμού, την επιτρεπόμενη πτώση πίεσης και τις διαδικασίες ελέγχου καυσίμου στο refueller ή hydrant dispenser.

Διαθέσιμες συνδέσεις εισόδου:

• 2”, 2.5” ή 3”
• NPT ή BSPP threads
• swivel outlet ή flanged outlet
• military MS flange outlet για σύνδεση με D-1, D-2 και D-3 swivel inlets

Κατασκευή και συντήρηση

Ο τυπικός εξοπλισμός περιλαμβάνει bump ring και solid aluminum side port cover. Προαιρετικά διατίθεται glass inspection cover για οπτικό έλεγχο επιμόλυνσης. Το side port επιτρέπει αφαίρεση του καλύμματος και καθαρισμό του strainer με περιορισμένη έκθεση σε μη συγκρατημένο καύσιμο.

Η 349GF είναι κατάλληλη για υδροστατική δοκιμή hose σε κλειστή θέση. Αυτό είναι σημαντικό σε περιοδικούς ελέγχους refueling hoses, όπου το hose-end assembly πρέπει να παραμένει μηχανικά απομονωμένο.

FAQ

Πού τοποθετείται η 349GF;
Στην είσοδο του ακροφυσίου ανεφοδιασμού, πριν από 341GF ή 347GF nozzle.

Πότε επιλέγεται glass cover;
Όταν απαιτείται οπτικός έλεγχος του strainer πριν από καθαρισμό ή αποσυναρμολόγηση.
