Βαλβίδα εκτόνωσης πίεσης/ανακούφισης κενού γραμμής KITO τύπος F18N

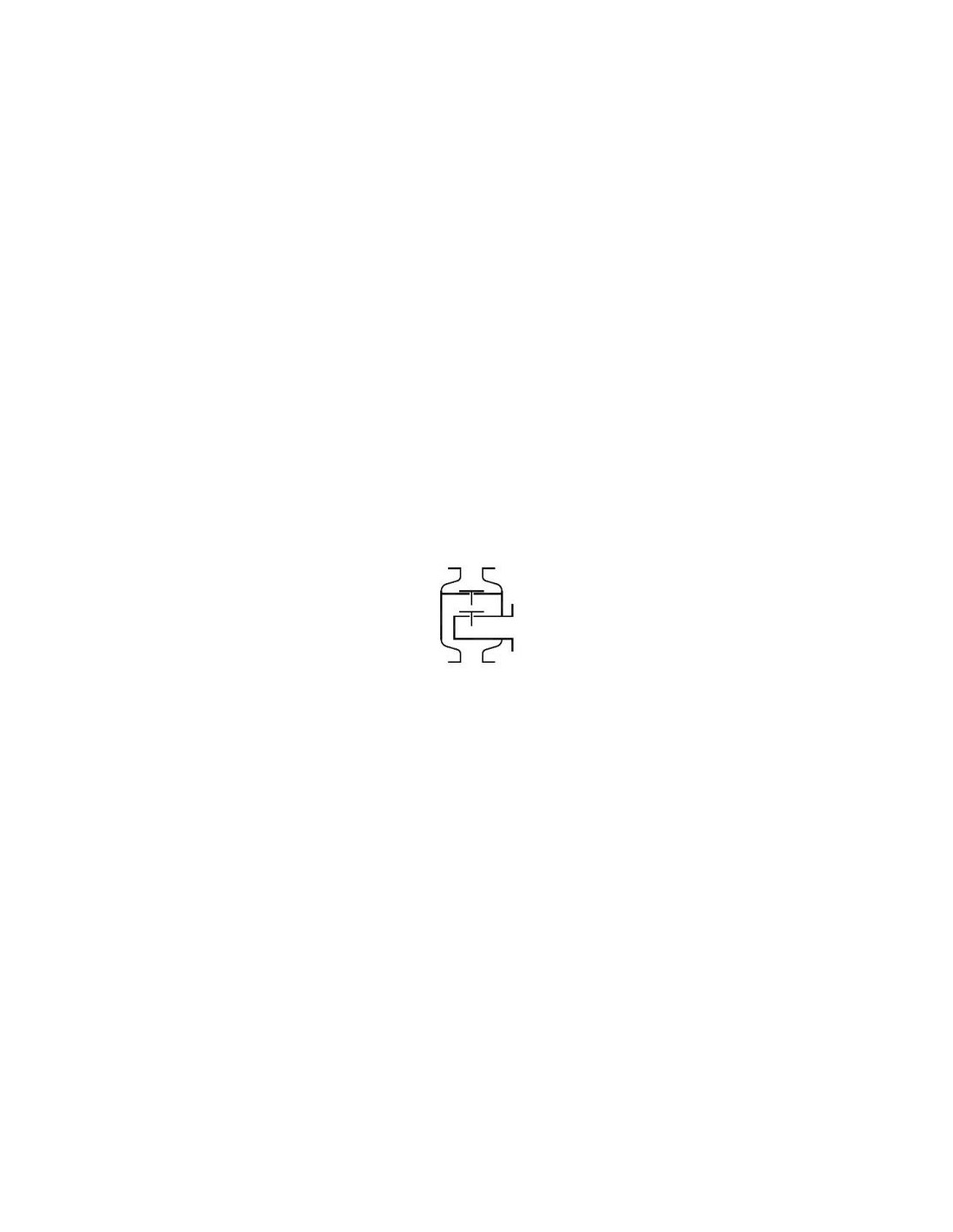

Βαλβίδα γραμμής πίεσης / κενού KITO F18N

Η KITO VD/o3, σειρά F18N, είναι βαλβίδα αντιστάθμισης πίεσης για δεξαμενές σταθερής οροφής και υπέργειες δεξαμενές, κυρίως σε αποθήκευση εύφλεκτων υγρών υπό αδρανές αέριο. Η διάταξη συνδυάζει ανακούφιση υπερπίεσης, εισαγωγή αδρανούς αερίου σε συνθήκες κενού και τρίτη φλαντζωτή έξοδο για συλλεκτήριο αγωγό, εξισορρόπηση αερίων ή καύση απαερίων.

Λειτουργία στη διεργασία

Η βαλβίδα ανοίγει μηχανικά από τη διαφορική πίεση. Στην υπερπίεση οδηγεί αέρια προς τον συλλεκτήριο αγωγό, ενώ σε υποπίεση επιτρέπει παροχή προστατευτικού/αδρανούς αερίου προς τη δεξαμενή. Δεν απαιτείται εξωτερικός ενεργοποιητής· η ρύθμιση γίνεται με βάρη φόρτισης και αντίστοιχες έδρες στεγανοποίησης.

Διαστάσεις και ρυθμίσεις

  • DN 50 / PN 16, αντίστοιχο ASME 2"
  • DN 80 / PN 16, αντίστοιχο ASME 3"
  • DN 100 / PN 16, αντίστοιχο ASME 4"
  • Ρυθμίσεις κενού περίπου από 1,7 έως 120 mbar, ανά DN και βάρη
  • Ρυθμίσεις πίεσης περίπου από 1,7 έως 110 mbar, ανά DN και βάρη
  • Υψηλότερες ρυθμίσεις κατόπιν τεχνικού ελέγχου εφαρμογής

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε χάλυβα ή ανοξείδωτο 1.4571. Έδρες και άξονες βαλβίδας είναι από 1.4571. Για παρεμβύσματα και στεγανοποιήσεις προβλέπονται HD 3822, PTFE, VMQ-FEP, Viton, NBR, VMQ-PFA, EPDM ή μεταλλική στεγανοποίηση, ανάλογα με το μέσο, τη χημική συμβατότητα και τη θερμοκρασία λειτουργίας. Για ρυθμίσεις ≥100 mbar χρησιμοποιείται μόνο PTFE ή μεταλλική στεγανοποίηση.

Συνδέσεις και πρότυπα

Η βασική σύνδεση είναι φλαντζωτή EN 1092-1 τύπος A. Προαιρετικά διατίθεται ASME B16.5 Class 150 RF. Οι καμπύλες παροχής βασίζονται σε αέρα ρ=1,29 kg/m³ στους 273 K και αναφέρονται σε συσσώρευση 40% πάνω από τη ρύθμιση, σύμφωνα με DIN 4119.

Τυπικές εφαρμογές

  • Δεξαμενές διαλυτών και εύφλεκτων υγρών υπό άζωτο
  • Γραμμές ανάκτησης ή συλλογής αναθυμιάσεων
  • Συστήματα blanketing με ελεγχόμενη κατανάλωση αδρανούς αερίου
  • Δεξαμενές με απαίτηση προστασίας από κατάρρευση λόγω κενού
  • Εγκαταστάσεις όπου τα απαέρια οδηγούνται σε καύση ή επεξεργασία

FAQ

Χρειάζεται πνευματικός ή ηλεκτρικός ενεργοποιητής;
Όχι. Η λειτουργία είναι αυτοενεργούμενη από πίεση/κενό.

Φέρει σήμανση CE;
Το τεχνικό φυλλάδιο αναφέρει έκδοση χωρίς EC certificate και χωρίς CE marking.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • 1.4571
  • Steel
Ονομαστική Πίεση (Επιλογές)
  • PN 16

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

KITO® VD/o3-…

  • Pressure compensation valve, preferably for inflammable liquids stored under inert gas, for venting and breathing of fixed roof tanks and above-ground tanks, with lateral connection for the inert gas conduit and a third outlet flange, e. g. for connection to a collecting conduit, for gas compensation or for combustion of exhaust air.
  • The pressure valve prevents unnecessary losses of inert gas.
  • The control valve automatically controls the supply of inert gas and the pressure of the inert gas in the tank.
  • For the max. admission pressure see setting „vacuum“.
