Μονάδα Ενδείξης & Συναγερμού Gefran τύπος 650L

Μονάδα ένδειξης & ορίου Gefran 650L

Η Gefran 650L είναι alarm limit indicator 48×48 mm, 1/16 DIN, για ανεξάρτητη επιτήρηση ορίου ασφαλείας σε βιομηχανική διεργασία. Δεν είναι PID controller. Η έξοδος συναγερμού παραμένει latched μετά την υπέρβαση ορίου και απαιτεί επιβεβαίωση/reset από πλήκτρο πρόσοψης, ψηφιακή είσοδο ή σειριακή επικοινωνία.

Είσοδοι μέτρησης

Η καθολική είσοδος υποστηρίζει θερμοζεύγη J, K, R, S, T, C, D, B, E, L, U, G, N, Pt20Rh-Pt40Rh, RTD Pt100/JPt100 και γραμμικά σήματα 0…60 mV, 0…1 V, 0…5 V, 0…10 V, 0/4…20 mA. Η κλίμακα ορίζεται από -1999 έως 9999 με δεκαδικό σημείο. Ο χρόνος δειγματοληψίας είναι 60 ή 120 ms.

Έξοδοι και alarm logic

Διατίθενται έως 4 συναρτήσεις alarm, εκχωρούμενες σε εξόδους. Οι relay έξοδοι είναι NO, 5 A / 250 Vac. Προαιρετικά υπάρχει απομονωμένη αναλογική αναμετάδοση 0…10 V, 0…20 mA ή 4…20 mA, ανάλυσης 12 bit. Τα alarm μπορούν να ρυθμιστούν ως maximum, minimum, symmetric, absolute ή relative, με μνήμη, αποκλεισμό στην εκκίνηση και reset από πλήκτρο ή επαφή.

Διάγνωση και συντήρηση

Η οθόνη LCD εμφανίζει PV, SV και κυλιόμενα διαγνωστικά μηνύματα. Η μονάδα ανιχνεύει ανοικτό κύκλωμα ή βραχυκύκλωμα αισθητηρίου και διαθέτει μετρητές υπέρβασης ορίου και χρόνου alarm, χρήσιμους για προληπτική συντήρηση φούρνων, θερμικών ζωνών ή προστατευτικών βρόχων. Η αντικατάσταση γίνεται από την πρόσοψη χωρίς αποσύνδεση καλωδίωσης.

Τυπικές εφαρμογές

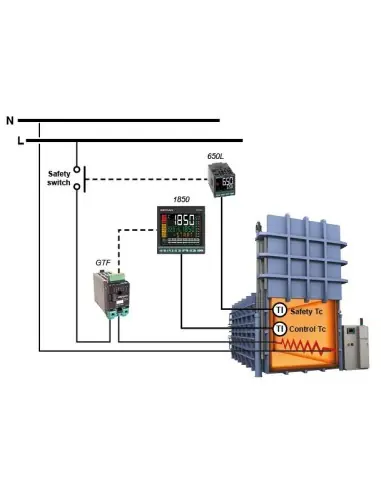

• ανεξάρτητο high-limit alarm σε βιομηχανικούς φούρνους
• προστασία θερμικών ζωνών σε extruders και θερμικές πρέσες
• alarm υπέρβασης/πτώσης θερμοκρασίας από TC ή RTD
• αναμετάδοση PV προς PLC, recorder ή SCADA
• επιτήρηση κρίσιμου ορίου με χειροκίνητη επιβεβαίωση operator

Συνθήκες και πρότυπα

Τροφοδοσία 100…240 Vac/Vdc ή 20…27 Vac/Vdc, κατανάλωση έως 5 W, πρόσοψη IP65, λειτουργία -10…+55 °C. Η UKCA δήλωση αναφέρει EN 63000:2018, EN 61326-1:2013 και EN 61010-1:2010.
