Ασφαλιστικά Υψηλών Πιέσεων Nuova τύπος E14

Nuova E14 βαλβίδα ασφαλείας υψηλής πίεσης

Η Nuova E14 είναι βαλβίδα ασφαλείας ελατηρίου για αέρια, ατμούς και υγρά σε κυκλώματα πίεσης. Η οπή εκτόνωσης είναι 14 mm, με επιφάνεια 153,86 mm², για μεγαλύτερη παροχή από τις σειρές E10. Χρησιμοποιείται σε δοχεία πίεσης, test benches, συμπιεστές, skids και βοηθητικές γραμμές διεργασίας.

Τεχνικά δεδομένα

PN: 100
Πίεση ρύθμισης CE / UKCA / EAC / ATEX: 0,3–100 bar
Πίεση ρύθμισης ASME XIII / CRN / SELO-TSG: 1–80 bar
Reduced flow coefficient: 0,89 για CE / UKCA / EAC / ATEX
Reduced flow coefficient ASME / CRN / SELO: 0,712

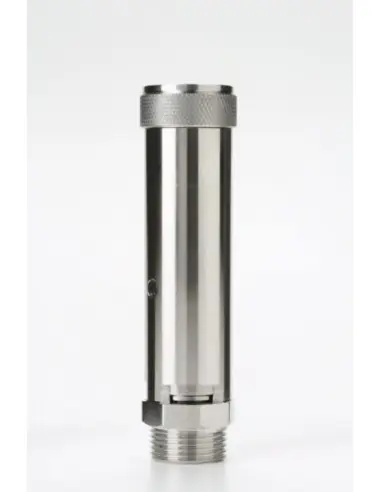

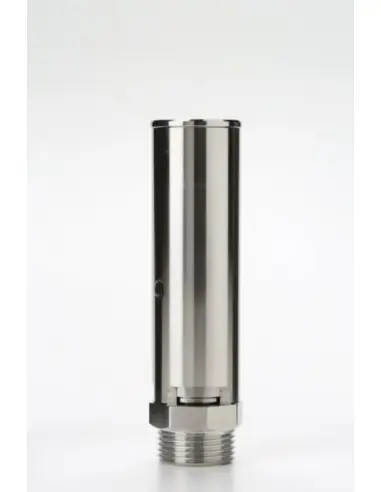

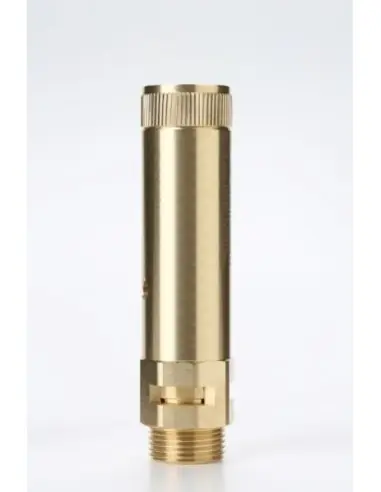

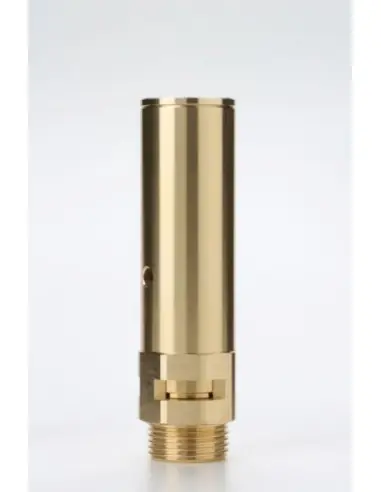

Υλικά: ορείχαλκος, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτο
Είσοδος: G 3/4"–1" ISO 228, R 3/4"–1" EN 10226, 3/4"–1" NPT, DN25 PN16–100, 1" ANSI 150–900 lb, Tri-Clamp ή DIN 405 / DIN 11851 ανά έκδοση.

Στεγανοποίηση

Διαθέσιμες έδρες: NBR, EPDM, Viton, silicone, PTFE, Kalrez και μεταλλική έδρα. Τα όρια θερμοκρασίας εξαρτώνται από το υλικό: NBR έως +100°C, EPDM έως +150°C, Viton / silicone έως +200°C, PTFE έως +250°C και μεταλλική έδρα έως +450°C στην ανοξείδωτη εκτέλεση.

Εκδόσεις

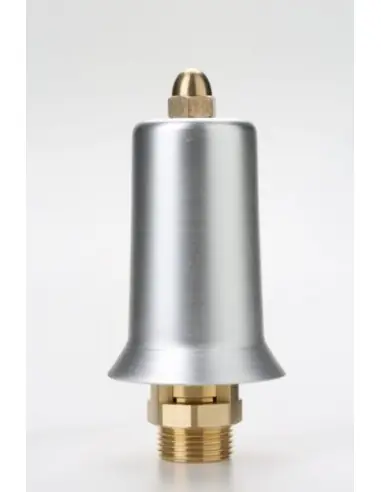

Διατίθεται με δακτύλιο χειροκίνητης ανύψωσης, χωρίς δακτύλιο ή με προστασία. Η έκδοση με προστασία δεν καλύπτεται στην αναφορά ATEX Ex h II 2 Gb / UKEX του διαθέσιμου πίνακα.

Εγκατάσταση και συντήρηση

Δεν παρεμβάλλεται όργανο απομόνωσης μεταξύ εξοπλισμού και βαλβίδας. Η είσοδος πρέπει να είναι σύντομη, χωρίς στένωση και με διατομή τουλάχιστον ίση με τη σύνδεση της βαλβίδας. Η αντίθλιψη στην εκτόνωση περιορίζεται τυπικά στο 10% της πίεσης ρύθμισης. Για στεγανότητα, η πίεση λειτουργίας πρέπει να παραμένει κάτω από 90% της ρύθμισης, ή χαμηλότερα σε παλμική πίεση.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	E14	do: 14mm	Area: 153,86mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	100	0,89	0,3 - 100,0 bar
EAC	100	0,89	0,3 - 100,0 bar
ATEX Ex h II 2 Gb - UKEX (1)	100	0,89	0,3 - 100,0 bar
ATEX Ex h II 2 Db - UKEX	/	/	/
ASME XIII - CRN (Canada)	100	0,712	1,0 - 80,0 bar
SELO - TSG	100	0,712	1,0 - 80,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*
Modelli Model	Con ghiera	/	Con ghiera
	With ring nut	/	With ring nut
	Senza Ghiera	/	Senza Ghiera
	Without ring nut	/	Without ring nut
	Con protezione	/	Con protezione
	With Protection	/	With Protection
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	N.B.R. (Std) -10 / + 100 °C	/	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	/	E.P.D.M. -50 / + 150 °C
	VITON -20 / +200 °C	/	VITON -20 / +200 °C
	SILICONE -60 / +200 °C	/	SILICONE -60 / +200 °C
	PTFE -196 / +250 °C	/	PTFE-196 / +250 °C
	KALREZ -20 / +250 °C	/	KALREZ -20 / +275 °C
	/	/	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	G.3/4" - 1" ISO228	/	G.3/4" - 1" ISO228
	R.3/4" - 1" EN10226	/	R.3/4" - 1" EN10226
	3/4" - 1" NPT	/	3/4" - 1" NPT
	DN25 PN16-100	/	1" - 1"1/2 Tri Clamp
	1" 150-900 lb	/	DN25-32 DIN405-11851
	/	/	DN25 PN16-100
	/	/	1" 150-900 lb
Connessione Uscita Outlet Connection	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note:* *(1) No Modello Con protezione / No Model With Protection*
