Ασφαλιστικά Υψηλών Πιέσεων Nuova τύπος E14/L150

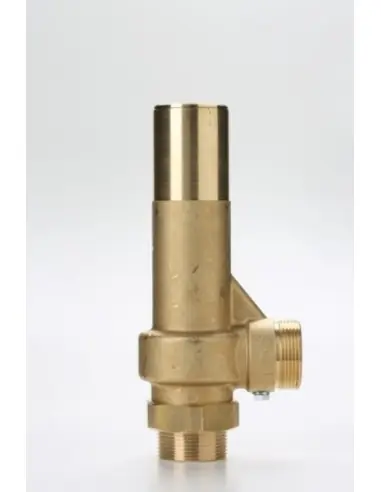

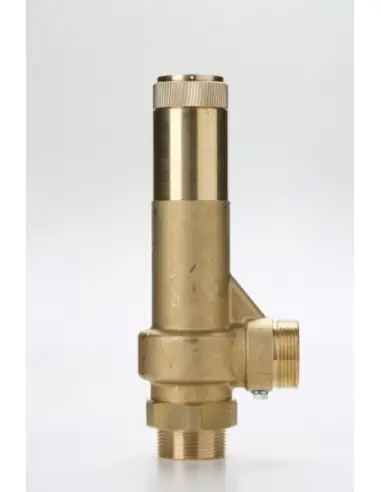

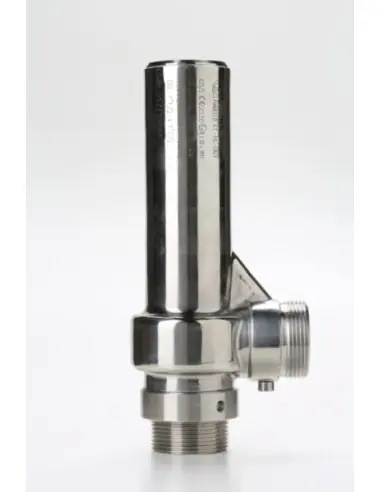

Nuova E14/L150 βαλβίδα ασφαλείας υψηλής πίεσης

Η Nuova E14/L150 είναι βαλβίδα ασφαλείας ελατηρίου για αέρια, ατμούς και υγρά σε εφαρμογές υψηλής πίεσης. Καλύπτει περιοχή ρύθμισης 100–150 bar, με οπή εκτόνωσης 14 mm και επιφάνεια 153,86 mm². Χρησιμοποιείται για μηχανική προστασία υπερπίεσης, όχι για συνεχή ρύθμιση πίεσης ή bypass λειτουργία.

Τεχνικά δεδομένα

PN: 150
Set pressure: 100–150 bar
Reduced flow coefficient: 0,86 για CE / UKCA / EAC / ATEX
ASME XIII / CRN / SELO-TSG coefficient: 0,629
Υλικά: Brass, mixed brass–stainless steel ή stainless steel
Διαμόρφωση: με ή χωρίς δακτύλιο χειροκίνητης ανύψωσης
Είσοδος: G 1", 1¼", 1½" ISO 228, R 1", 1¼", 1½" ή NPT
Έξοδος: G 1½" ISO 228

Έδρες και θερμοκρασία

Διατίθενται έδρες PTFE από -196°C έως +250°C, PEEK από -196°C έως +200°C και μεταλλική έδρα. Στην ανοξείδωτη κατασκευή η μεταλλική έδρα φθάνει έως +450°C. Η επιλογή γίνεται βάσει θερμοκρασίας, μέσου, στεγανότητας και πιθανής παρουσίας σωματιδίων.

Τυπικές εφαρμογές

συμπιεστές και γραμμές αερίων υψηλής πίεσης
test benches και συστήματα δοκιμών
υδραυλικά κυκλώματα 100–150 bar
μικρά δοχεία πίεσης και compact skids
βιομηχανικές γραμμές όπου απαιτείται περιορισμένη αλλά πιστοποιημένη παροχή εκτόνωσης

Εγκατάσταση και συντήρηση

Η συμβατότητα υλικού, μέσου και συνθηκών διεργασίας πρέπει να επιβεβαιώνεται από τον χρήστη. Δεν παρεμβάλλεται όργανο απομόνωσης μεταξύ εξοπλισμού και βαλβίδας. Η γραμμή εκτόνωσης πρέπει να περιορίζει την αντίθλιψη, με τυπικό όριο 10% της πίεσης ρύθμισης. Για στεγανότητα στην έδρα, η πίεση λειτουργίας πρέπει να μένει κάτω από 90% του set pressure, ή χαμηλότερα σε παλμική πίεση.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

ISO 228-1

Υλικό Κατασκευής (Επιλογές)

Brass DZR
Ανοξείδωτο
Mixed Brass-Stainless steel

Ονομαστική Πίεση (Επιλογές)

PN 150

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	E14/L150	do: 14mm	Area: 153,86mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	150	0,86	100,0 - 150,0 bar
EAC	150	0,86	100,0 - 150,0 bar
ATEX Ex h II 2 Gb - UKEX	150	0,86	100,0 - 150,0 bar
ATEX Ex h II 2 Db - UKEX	150	0,86	100,0 - 150,0 bar
ASME XIII - CRN (Canada)	150	0,629	100,0 - 150,0 bar
SELO - TSG	150	0,629	100,0 - 150,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*
Modelli Model	Con ghiera	Con ghiera	Con ghiera
	With ring nut	With ring nut	With ring nut
	Senza Ghiera	Senza Ghiera	Senza Ghiera
	Without ring nut	Without ring nut	Without ring nut
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	PTFE -196 / + 250 °C	PTFE -196 / + 250 °C	PTFE -196 / + 250 °C
	PEEK -196 / + 200 °C	PEEK -196 / + 200 °C	PEEK -196 / + 200 °C
	/	METAL -196 / +250 °C	METAL -196 / +450 °C
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Entrata Inlet Connection	G.1" - 1"1/4 - 1"1/2 ISO228	G.1" - 1"1/4 - 1"1/2 ISO228	G.1" - 1"1/4 - 1"1/2 ISO228
	R.1" - 1"1/4 - 1"1/2	R.1" - 1"1/4 - 1" 1/2	R.1" - 1"1/4 - 1" 1/2
	1" - 1"1/4 - 1"1/2 NPT	1" - 1"1/4 - 1" 1/2 NPT	1" - 1"1/4 - 1" 1/2 NPT
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	G.1"1/2 ISO228	G.1"1/2 ISO228	G.1"1/2 ISO228
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloy On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note:*
