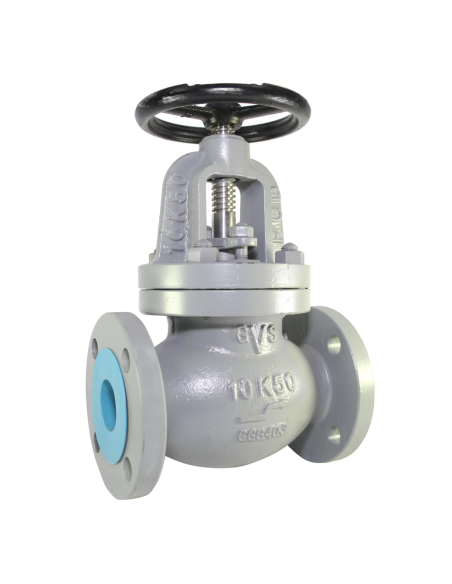

Επιστόμιο χαλύβδινο JIS κατά 10K Τύπος F7319

Επιστόμιο cast steel JIS F7319

Το JIS F7319 είναι ευθύγραμμο globe valve από cast steel για ναυτιλιακές σωληνώσεις, με φλαντζωτή σύνδεση. Στη σελίδα προϊόντος εμφανίζεται ως JIS 10K, παρότι το URL αναφέρει 20K. Για τεχνική καταχώριση και προμήθεια πρέπει να επιβεβαιωθεί η κλάση πίεσης από το datasheet ή την προσφορά.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7319-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Τύπος: ευθείας ροής
• Σύνδεση: φλαντζωτή
• Υλικό σώματος: SC480 cast steel
• Καπάκι: SC480
• Έδρα: SCS2
• Δίσκος: SCS2
• Άξονας: SUS403
• Packing gland: BC6
• Παρέμβυσμα: non-asbestos
• Χειροτροχός: FC200
• Διαθέσιμα DN: 50–200

Πιέσεις δοκιμής

Η υδραυλική δοκιμή που αναφέρεται στη σελίδα είναι:

• Σώμα: 2,1 MPa
• Έδρα: 1,54 MPa

Οι τιμές δοκιμής δεν πρέπει να χρησιμοποιούνται ως συνεχής πίεση λειτουργίας χωρίς έλεγχο πίνακα pressure-temperature, θερμοκρασίας μέσου και απαιτήσεων νηογνώμονα.

Εφαρμογές

Το F7319 χρησιμοποιείται σε βοηθητικά και κύρια δίκτυα πλοίων όπου απαιτείται χαλύβδινο σώμα και δυνατότητα ρύθμισης παροχής:

• γραμμές ατμού υπηρεσίας
• δίκτυα καυσίμου ή λιπαντικού λαδιού
• compressed air και βοηθητικά αέρια
• feed water ή service water, ανάλογα με το υλικό σωλήνωσης
• σημεία απομόνωσης πριν ή μετά από εξοπλισμό

Διαφορά από cast iron JIS valves

Σε σχέση με τα χυτοσιδηρά F7307/F7309, το cast steel SC480 επιλέγεται συνήθως όταν η εγκατάσταση απαιτεί καλύτερη μηχανική αντοχή σε θερμικά ή πιεστικά φορτία. Η τελική επιλογή εξαρτάται από πίεση, θερμοκρασία, μέσο, διάβρωση, διαστάσεις φλάντζας και κανόνες του πλοίου.

Σημεία επιλογής

Να επιβεβαιώνονται DN, JIS drilling, face-to-face, κλάση πίεσης, θερμοκρασία, υλικό trim, φορά ροής και πρόσβαση στον χειροτροχό. Η τεκμηριωμένη έκδοση είναι χειροκίνητη· δεν αναφέρεται ηλεκτρικός ή πνευματικός ενεργοποιητής στη σελίδα.
