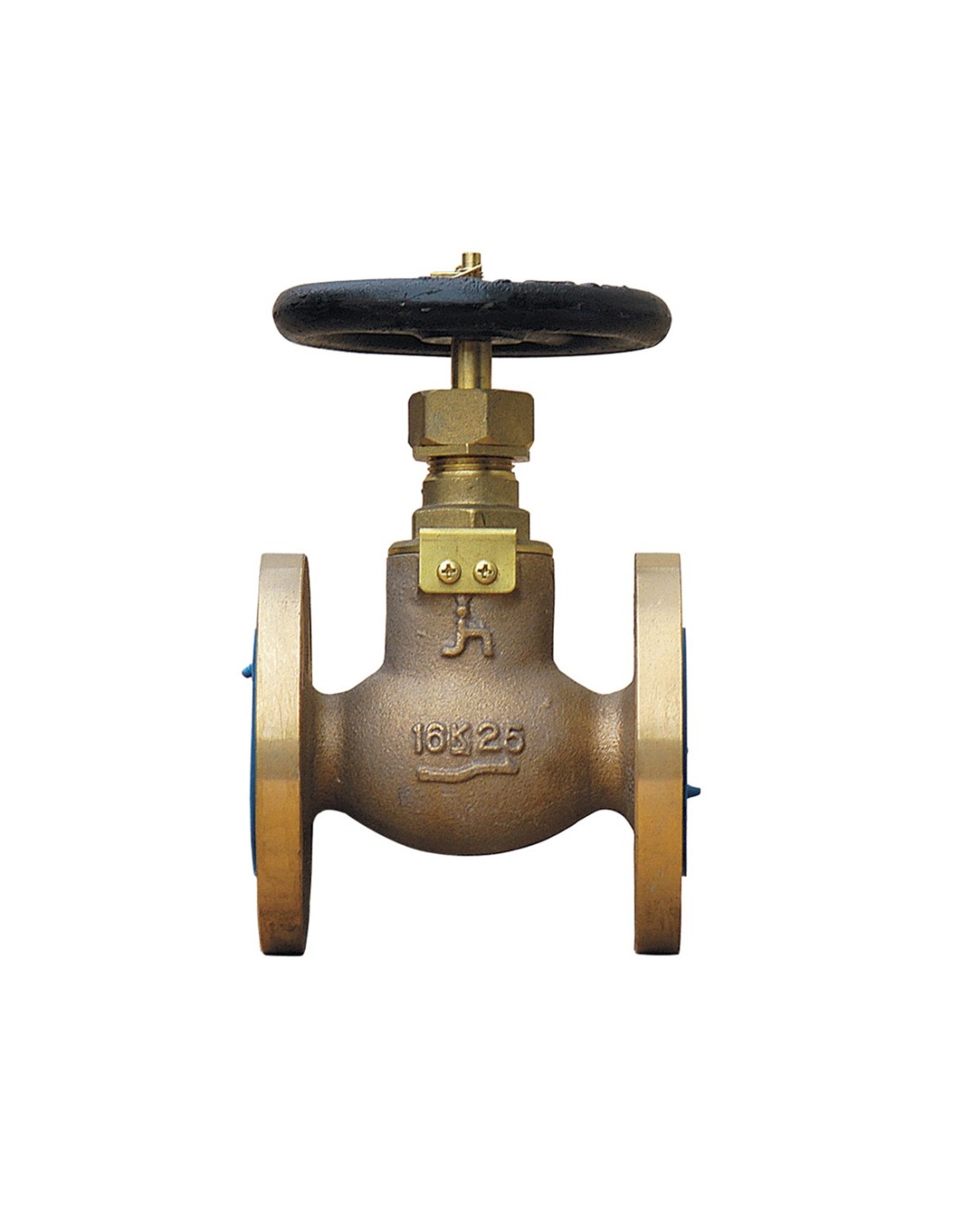

Επιστόμιο ορειχάλκινο κατά JIS 16K Τύπος F7303

Επιστόμιο bronze JIS 16K F7303

Το JIS F7303 είναι ευθύγραμμο globe valve για ναυτιλιακές σωληνώσεις με φλαντζωτή σύνδεση JIS 16K. Χρησιμοποιείται σε σημεία όπου απαιτείται χειροκίνητη απομόνωση ή στραγγαλισμός ροής, με μεγαλύτερη ικανότητα πίεσης από τις εκτελέσεις JIS 5K. Η σελίδα του προϊόντος το κατατάσσει ως επιστόμιο ορειχάλκινο/bronze, ευθείας ροής, με σύνδεση φλάντζας και ονομαστική πίεση 16K.

Τεχνικά χαρακτηριστικά

• Τύπος: marine bronze globe valve
• Πρότυπο σχεδιασμού: JIS F7303
• Πρότυπο δοκιμής: JIS F7400
• Σύνδεση: φλάντζες JIS B2220 16K
• Υλικά τυπικής εκτέλεσης: σώμα/καπάκι/δίσκος bronze BC6, άξονας brass C3771BD, χειροτροχός cast iron FC200
• Διαθέσιμα μεγέθη στη σελίδα: DN15–DN40
• Ενδεικτική υδραυλική δοκιμή για F7303 16K: σώμα 3,3 MPa, έδρα 2,42 MPa

Κατάλληλα μέσα

Το F7303 χρησιμοποιείται σε δίκτυα:

• θαλασσινού νερού και γλυκού νερού
• αέρα ή αδρανούς αερίου
• λιπαντικού ή καυσίμου λαδιού
• ατμού χαμηλής/μεσαίας πίεσης, μετά από έλεγχο θερμοκρασίας και πίεσης λειτουργίας

Για μη κρουστική ροή νερού αναφέρονται όρια έως 2,2 MPa στους 120°C, ενώ για αέρα, αέριο, λάδι, παλλόμενο νερό και ατμό έως 205°C αναφέρεται μέγιστη πίεση 1,6 MPa σε αντίστοιχες τεχνικές πηγές F7303.

Εφαρμογές σε πλοία

• βοηθητικές γραμμές μηχανοστασίου
• δίκτυα ψύξης και service water
• γραμμές steam tracing ή ατμού υπηρεσίας
• oil service lines
• σημεία ρύθμισης παροχής όπου δεν επαρκεί μια απλή βάνα απομόνωσης

Διαφορά JIS F7303 από F7301

Το F7301 αφορά συνήθως JIS 5K ευθύγραμμο bronze globe valve. Το F7303 είναι η αντίστοιχη ευθύγραμμη έκδοση JIS 16K, για υψηλότερη κατηγορία πίεσης και διαφορετικό drilling φλάντζας. Δεν είναι εναλλάξιμα χωρίς έλεγχο φλαντζών, face-to-face διαστάσεων και πίεσης σχεδιασμού.

Σημεία επιλογής

Πριν την προμήθεια απαιτείται έλεγχος DN, προτύπου φλάντζας, πίεσης/θερμοκρασίας, μέσου, φοράς ροής, απαιτήσεων νηογνώμονα και πρόσβασης για συντήρηση. Η βασική εκτέλεση είναι χειροκίνητη· ενεργοποιητής δεν τεκμηριώνεται στα διαθέσιμα στοιχεία του προϊόντος.
