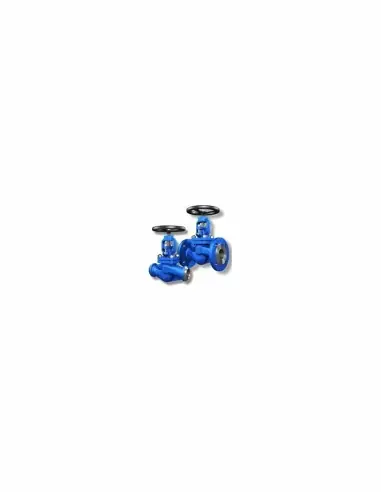

Ατμοφράκτης με στυπιοθλίπτη Corex τύπος V30.1

Ατμοφράκτης με στυπιοθλίπτη COREX V30.1

Ο COREX V30.1 είναι stop / globe valve με γραφιτούχο packing, για απομόνωση ροής σε δίκτυα νερού, ατμού, αέρα, λαδιού και βιομηχανικών υγρών. Τα ρευστά δεν πρέπει να περιέχουν χονδρικές μηχανικές ακαθαρσίες, καθώς σωματίδια στην έδρα μπορούν να προκαλέσουν διαρροή ή φθορά του δίσκου.

Εκδόσεις και υλικά

• Χυτοσιδηρή έκδοση PN16: DN15–DN200, φλαντζωτή, GG25 / EN-GJL-250 ή GGG40.3, θερμοκρασία 0–300°C.
• Χαλύβδινη / ανοξείδωτη έκδοση PN16–40: DN15–DN400, φλαντζωτή ή butt weld, για -20 έως 530°C ανά υλικό.
• Υλικά σώματος: 1.0460 / 1.0619, 1.7357, ASTM A351 CF8, ASTM A351 CF8M.
• Στεγανοποίηση στελέχους: graphite ή graphite/PTFE, ανά έκδοση και θερμοκρασία.

Πρότυπα

Η σχεδίαση βασίζεται σε EN 13709 και EN 12516. Οι φλάντζες είναι κατά EN 1092-1, τα συγκολλητά άκρα κατά EN 12627, και οι δοκιμές πίεσης κατά EN 12266-1.

Τυπικές εφαρμογές

Χρησιμοποιείται σε:

• γραμμές ατμού και συμπυκνωμάτων,
• κυκλώματα ζεστού νερού,
• βιομηχανικό αέρα,
• λάδια και μη διαβρωτικά υγρά,
• χαλύβδινες εκδόσεις για πετρελαιοειδή ή διαβρωτικότερα ρευστά, μετά από έλεγχο συμβατότητας υλικών.

Επιλογή βαλβίδας

Η επιλογή γίνεται με βάση DN, PN, θερμοκρασία, μέσο, τύπο σύνδεσης και υλικό σώματος. Για θερμοκρασίες άνω των 300°C ή για PN υψηλότερο από PN16, προτιμάται η χαλύβδινη σειρά αντί της χυτοσιδηρής. Για αυτοματισμό, η σελίδα αναφέρει χειροτροχό ή ηλεκτρικό ενεργοποιητή σε κατάλληλες εκδόσεις.

FAQ

Είναι βαλβίδα ρύθμισης;

Είναι κυρίως απομονωτική globe valve. Μπορεί να χρησιμοποιηθεί για περιορισμένο throttling μόνο όταν οι συνθήκες πτώσης πίεσης, ταχύτητας και φθοράς έδρας είναι αποδεκτές.

Τι απαιτεί συντήρηση;

Κύρια σημεία ελέγχου είναι το packing του στυπιοθλίπτη, η στεγανότητα έδρας και η καθαρότητα του ρευστού πριν από τη βαλβίδα.
