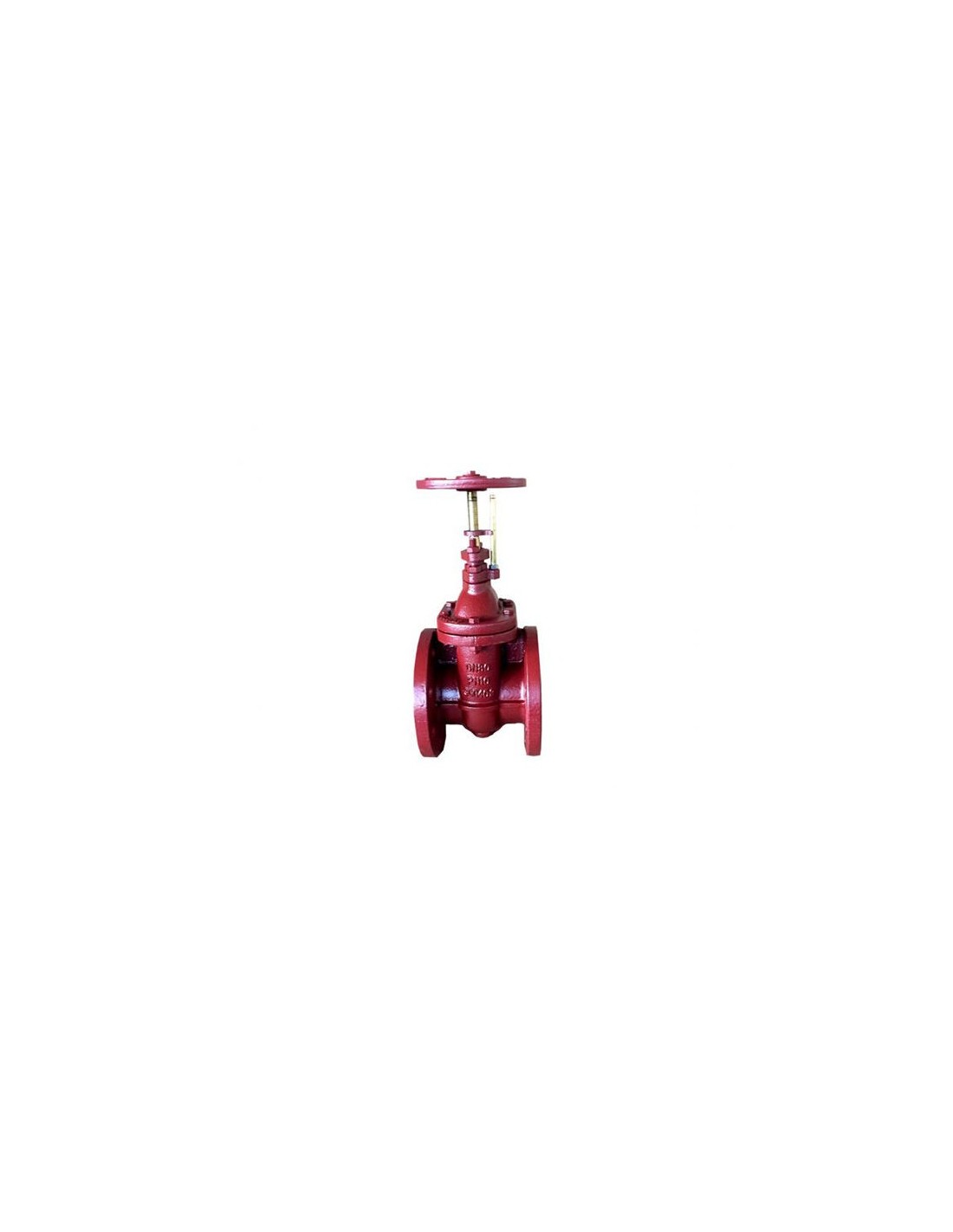

Βάνα σύρτου μικρού μήκους τύπου DIN F4, με μη ανερχόμενο βάκτρο NRS, ένδειξη ανοικτής/κλειστής θέσης και κοχλιωτό καπάκι. Το σώμα είναι από χυτοσίδηρο, με trim Rg5, φλάντζες raised face και σχεδίαση σύμφωνα με DIN EN 1171 / DIN 3352 T2.
Η διάταξη NRS χρησιμοποιείται όταν το διαθέσιμο ύψος εγκατάστασης είναι περιορισμένο, επειδή το βάκτρο δεν ανυψώνεται εξωτερικά κατά το άνοιγμα. Η ένδειξη θέσης είναι σημαντική σε μηχανοστάσια, συλλέκτες και γραμμές όπου απαιτείται οπτικός έλεγχος κατάστασης βαλβίδας.
Η βάνα χρησιμοποιείται για start/stop flow, όχι για συνεχή ρύθμιση παροχής. Τυπικές εφαρμογές είναι δίκτυα νερού πλοίου, γραμμές θαλασσινού νερού, κυκλώματα λαδιού, βοηθητικά συστήματα μηχανοστασίου και συλλέκτες αντλιών.
Η μεταλλική έδρα είναι κατάλληλη για εφαρμογές όπου προτιμάται αντοχή σε μηχανική φθορά έναντι ελαστομερούς στεγανοποίησης. Η στεγανότητα εξαρτάται από την κατάσταση των εδρών, την καθαρότητα του μέσου και τη σωστή ευθυγράμμιση των φλαντζών. Σε συντήρηση ελέγχονται:
Η σελίδα αναφέρει εκδόσεις με τάπα αποστράγγισης και επιλογή trim AISI 304, χρήσιμη όταν απαιτείται διαφορετική συμπεριφορά σε διάβρωση ή συμβατότητα με το μέσο.
Είναι κατάλληλη για ρύθμιση ροής;
Όχι. Είναι βάνα απομόνωσης.
Πότε επιλέγεται NRS;
Όταν υπάρχει περιορισμένο ύψος πάνω από τη βάνα.
Τι σημαίνει DIN F4;
Αναφέρεται σε κοντό μήκος κατασκευής για φλαντζωτές βάνες σύρτου κατά DIN.
Iron body gate valve with Rg5 trim. Non rising stem with open/close indicator and bolted bonnet. Raised face flanged. Short F4 type.
DESIGN STANDARD:
DIN EN 1171 (DIN 3352 T2)- with indicator.
APPLICATION:
Cold and hot water, fresh water, seawater, lubricating oil. Start/stop flow with minimized pressure drop for water, sea water and oils etc.
VARIATIONS:
With drain plug,AISI 304 trim.
