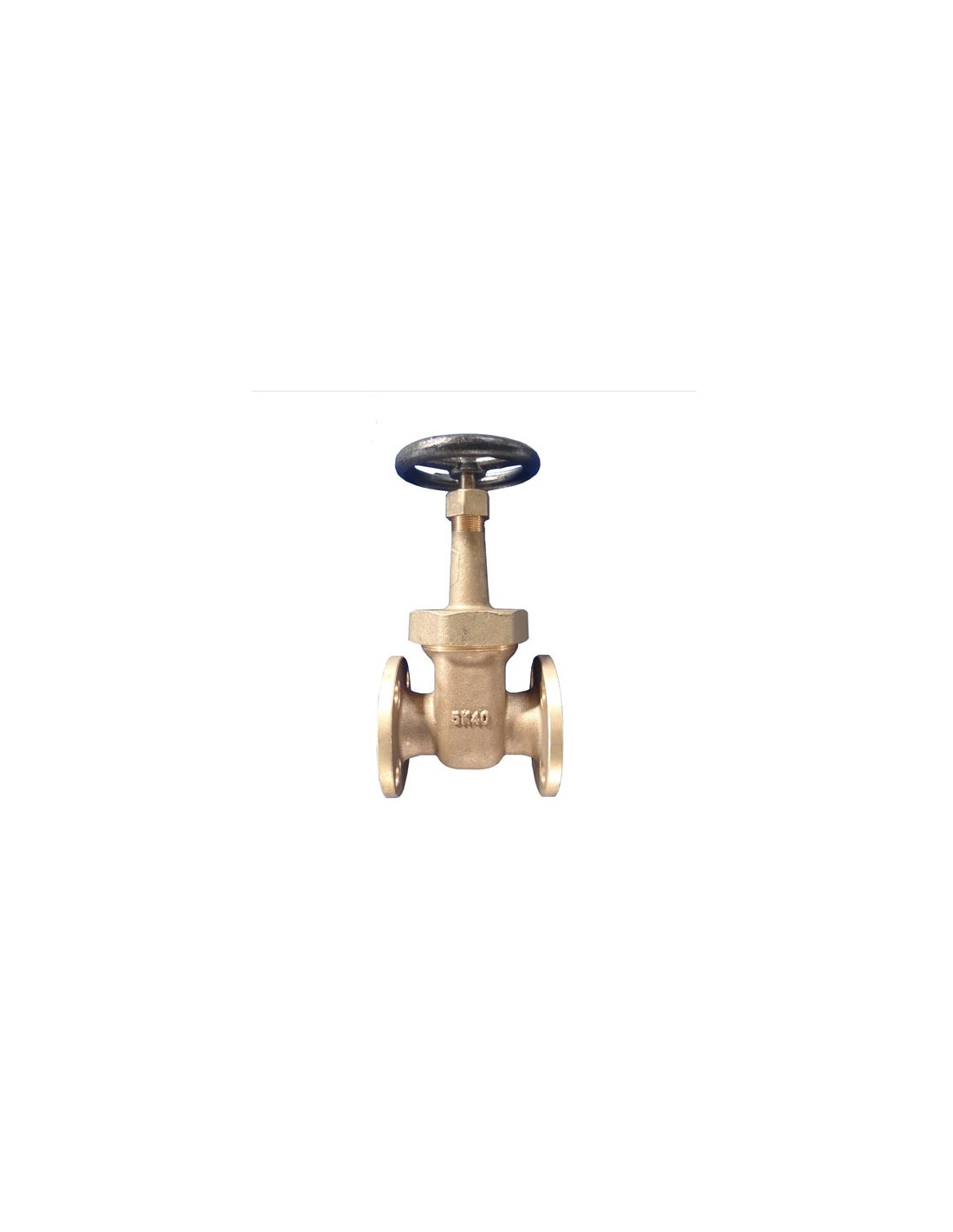

Βάνα σύρτου ορειχάλκινη κατά JIS 10K Τύπος F7368

Βάνα σύρτου ορειχάλκινη JIS 10K F7368

Βάνα σύρτου φλαντζωτής σύνδεσης για ναυτιλιακά δίκτυα απομόνωσης, σύμφωνα με JIS F 7368-1996. Η έκδοση είναι rising stem gate valve, με χειροτροχό και ονομαστική πίεση JIS 10K. Χρησιμοποιείται κυρίως σε πλήρως ανοικτή ή πλήρως κλειστή θέση, όχι ως βαλβίδα ρύθμισης παροχής.

Τεχνικά δεδομένα

• Πρότυπο σχεδίασης: JIS F 7368-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Πίεση δοκιμής σώματος: 2,1 MPa
• Πίεση δοκιμής έδρας: 1,54 MPa
• Ονομαστική κλάση: 10K
• Σύνδεση: φλαντζωτή
• Διαστάσεις: DN15 έως DN65
• Χειρισμός: χειροτροχός FC200
• Παρέμβυσμα: non-asbestos

Υλικά κατασκευής

Το σώμα, το καπάκι και ο δίσκος αναφέρονται ως BC6, κράμα χαλκού κατάλληλο για ναυτιλιακή χρήση σε δίκτυα νερού. Το βάκτρο αναφέρεται ως CA771BD ή BE στη σελίδα προϊόντος.

Τυπικές εφαρμογές

• Γραμμές θαλασσινού νερού ψύξης
• Δίκτυα γλυκού νερού πλοίου
• Συλλέκτες αντλιών και βοηθητικά κυκλώματα
• Γραμμές απομόνωσης σε μηχανοστάσια
• Ναυπηγικές εφαρμογές με φλάντζες JIS 10K

Κριτήρια επιλογής

Η JIS 10K F7368 επιλέγεται όταν η εγκατάσταση απαιτεί υψηλότερη κλάση πίεσης από την αντίστοιχη JIS 5K. Η πλήρης διατομή ροής σε ανοικτή θέση μειώνει την απώλεια πίεσης, όμως η χρήση σε ενδιάμεση θέση μπορεί να προκαλέσει φθορά στις έδρες και αστάθεια ροής.

Συντήρηση και έλεγχος

Κατά την επιθεώρηση ελέγχονται:

• στεγανότητα έδρας,
• κατάσταση παρεμβύσματος καπακιού,
• ομαλή κίνηση ανερχόμενου βάκτρου,
• διάβρωση σε σώμα και φλάντζες,
• σύσφιξη κοχλιών μετά από θερμικούς ή μηχανικούς κύκλους.

FAQ

Είναι κατάλληλη για στραγγαλισμό ροής;
Όχι. Η βάνα σύρτου είναι βαλβίδα απομόνωσης.

Ποια είναι η βασική διαφορά από την JIS 5K F7367;
Η F7368 έχει κλάση JIS 10K και υψηλότερες πιέσεις δοκιμής σώματος και έδρας.

Μπορεί να χρησιμοποιηθεί σε θαλασσινό νερό;
Ναι, υπό την προϋπόθεση ότι η επιλογή υλικών, η ταχύτητα ροής και οι συνθήκες διάβρωσης είναι συμβατές με το συγκεκριμένο δίκτυο.
