Αυτόματη βαλβίδα ανεφοδιασμού Cla-Val τύπος 302M

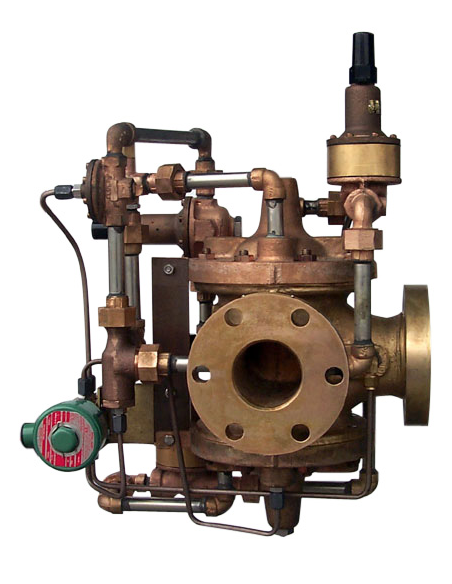

Cla-Val 302M αυτόματη βαλβίδα ανεφοδιασμού / απάντλησης καυσίμου

Η Cla-Val 302M είναι αυτόματη βαλβίδα ελέγχου για fueling και defueling σε ναυτικά συστήματα AV gas και jet fuel. Η εφαρμογή της αναφέρεται σε πλοία τύπου CVN, LHA, LHD, LPD και LPH, με εγκατάσταση σε σταθμούς ανεφοδιασμού αεροσκαφών επί πλοίου. Διατίθεται σε διάσταση 2½”, με φλαντζωτή σύνδεση κατά MIL-F-20042 Class 250.

Λειτουργία ελέγχου

Η 302M ρυθμίζει την πίεση και περιορίζει surge φαινόμενα κατά τον ανεφοδιασμό. Η ίδια διάταξη υποστηρίζει και λειτουργία defueling, μέσω τριόδου εσωτερικής διαμόρφωσης που επιτρέπει διαφορετικές ροϊκές καταστάσεις σε κρίσιμες λειτουργίες hot refueling.

Η βαλβίδα λειτουργεί σε συνδυασμό με το Cla-Val 345GF Semi Dry-Break Disconnect Assembly, το οποίο δίνει σήμα στην αντλία και ενεργοποιεί solenoid στη 302M για εκκίνηση της διαδικασίας ανεφοδιασμού.

Υλικά και κατασκευή

  • Σώμα: valve bronze
  • Εσωτερικά μέρη: Monel, σύμφωνα με το datasheet
  • Σύνδεση: φλαντζωτή
  • Προδιαγραφή: MIL-F-20042 Class 250
  • Διάσταση: 2½”
  • Μέσα: AV gas και jet fuel

Η επιλογή υλικών πρέπει να ελέγχεται ως προς το καύσιμο, τα πρόσθετα, τη γαλβανική συμβατότητα και τις απαιτήσεις καθαρότητας fuel system.

Σημεία επιλογής

Πριν την προμήθεια επιβεβαιώνονται:

  • πίεση λειτουργίας και surge conditions
  • απαίτηση fueling / defueling στο P&ID
  • τύπος dry-break σύνδεσης
  • συμβατότητα με 345GF ή υπάρχον disconnect assembly
  • φλάντζες MIL-F-20042 Class 250
  • απαιτήσεις ναυτικής ή στρατιωτικής προδιαγραφής

Συντήρηση

Σε περιοδικό έλεγχο εξετάζονται η στεγανότητα έδρας, η απόκριση pilot controls, η λειτουργία solenoid, το ejector strainer, το flow control και οι διαρροές στις φλαντζωτές συνδέσεις. Η διακύμανση πίεσης κατά την πλήρωση πρέπει να καταγράφεται, γιατί μπορεί να δείχνει ρύπανση pilot circuit ή δυσλειτουργία ρύθμισης.

FAQ

Είναι απλή χειροκίνητη βάνα καυσίμου;
Όχι. Είναι αυτόματη βαλβίδα ελέγχου πίεσης και ροής για fueling / defueling.

Για diesel fuel χρησιμοποιείται;
Η συγκεκριμένη 302M αναφέρεται για AV gas και jet fuel systems.

Δέχεται ηλεκτρικό σήμα;
Ναι, το datasheet αναφέρει solenoid control στο κύκλωμα ενεργοποίησης.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The 302M Automatic Fueling and Defueling Valve is used in AV gas and jet fuel systems on CVN, LHA, LHD, LPD, LPH Class vessels. Available in size 2-1/2”, this flanged valve is built in accordance with MIL-F20042, Class 250.

Fueling is an integral part of everyday operations on aircraft carriers. The ability to safely and efficiently deliver fuel to waiting for aircraft depends on both the skill of the crew members and the reliability of the equipment they use.

Cla-Val’s significant experience in the ground fueling industry has enabled us to become a key supplier to the US Navy and naval fleets throughout the world. Our fueling valves, nozzles and accessories are built in the US by an experienced manufacturing team. Quality is assured by an extensive QC Program, that starts in the foundry and continues throughout the manufacturing process. That, coupled with the superior design of each Cla-Val product, ensures peak performance during the aircraft fueling process.
