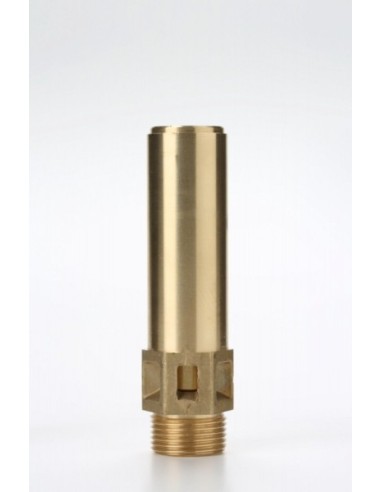

Ασφαλιστικά Ελεύθερης Εκτόνωσης Nuova τύπος F18

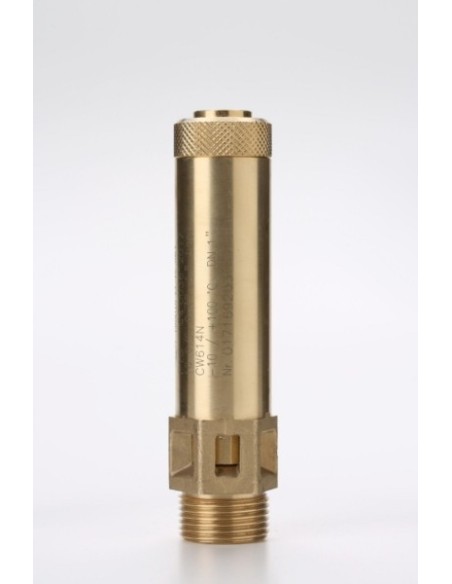

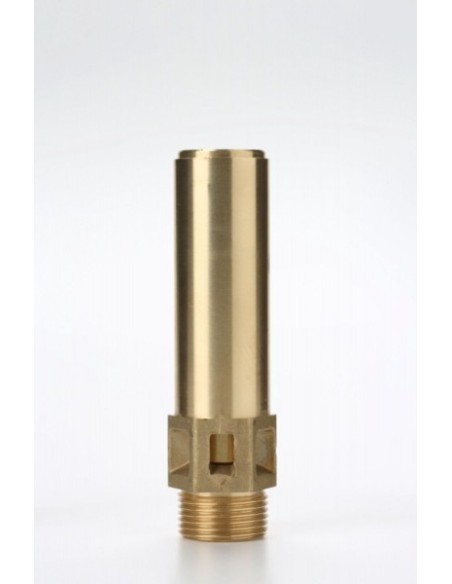

Nuova F18 βαλβίδα ασφαλείας ελεύθερης εκτόνωσης

Η Nuova F18 είναι βαλβίδα ασφαλείας ελατηρίου με ελεύθερη εκτόνωση στην ατμόσφαιρα. Δεν διαθέτει στόμιο εξόδου για σύνδεση αγωγού. Η οπή εκτόνωσης είναι 18 mm, με επιφάνεια 254,34 mm², για αέρια, ατμούς και υγρά χωρίς στερεά ή σκόνες στο μέσο.

Τεχνικά δεδομένα

• PN: 40
• Πίεση ρύθμισης CE / UKCA / EAC / ATEX: 0,3–21 bar
• Πίεση ρύθμισης ASME XIII / CRN / SELO-TSG: 1–21 bar
• Reduced flow coefficient: 0,74 ή 0,84 για ρύθμιση >3 bar
• ASME / CRN / SELO coefficient: 0,712
• Είσοδος: G 1" ISO 228, R 1" EN 10226 ή 1" NPT
• Έξοδος: ελεύθερη εκτόνωση, χωρίς σύνδεση σωλήνα

Υλικά και εκδόσεις

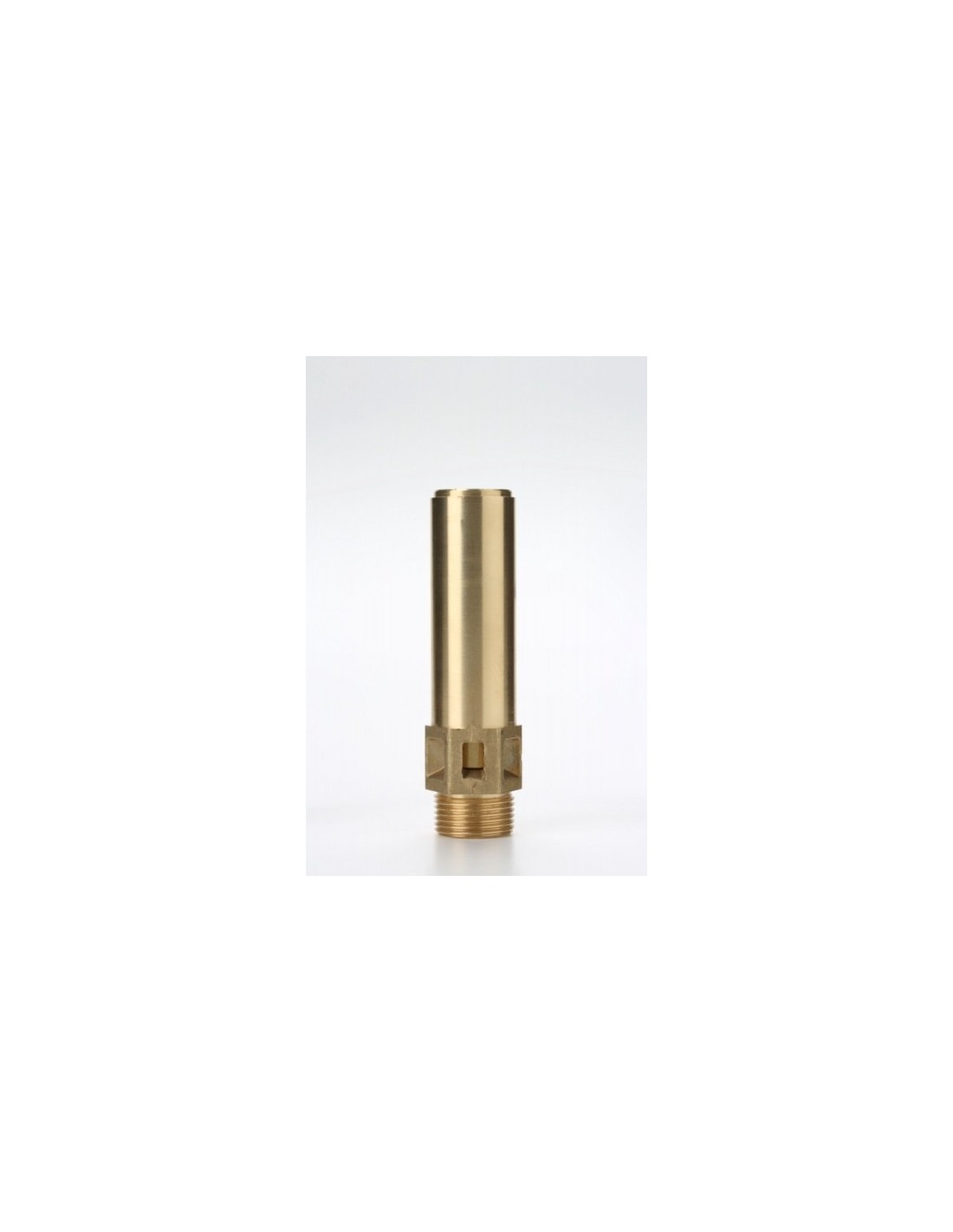

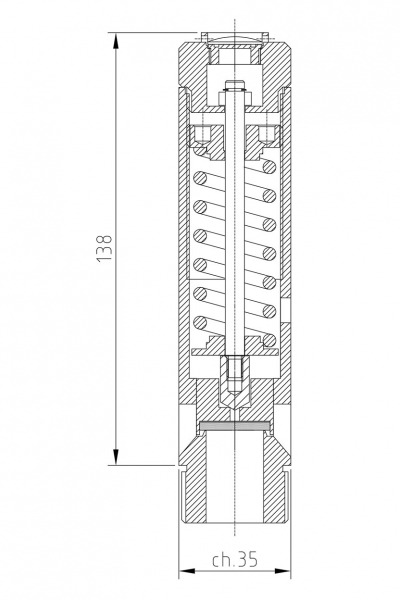

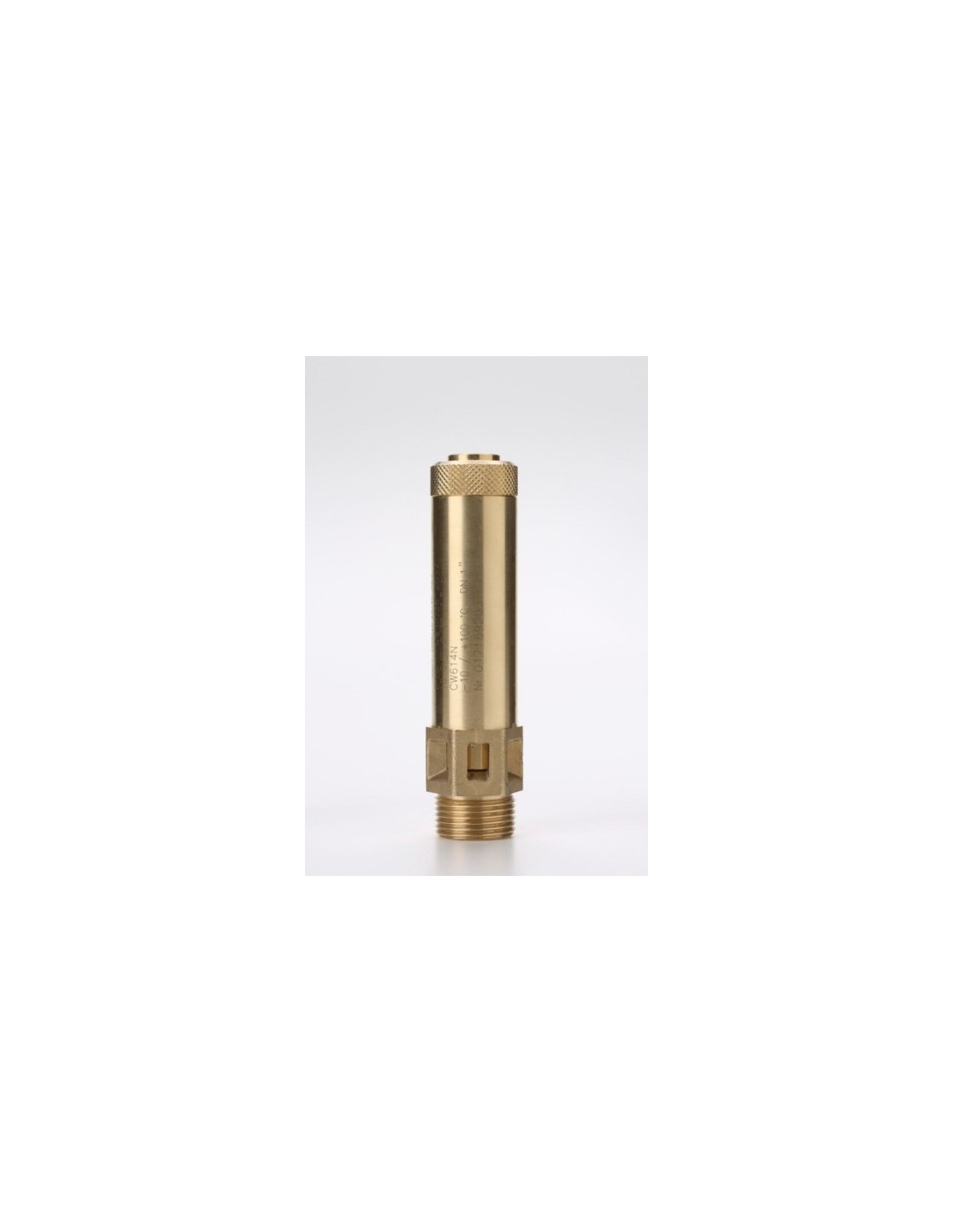

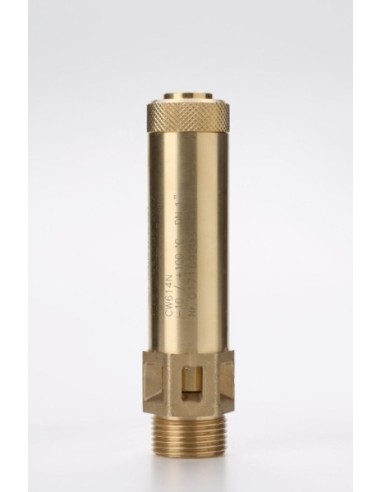

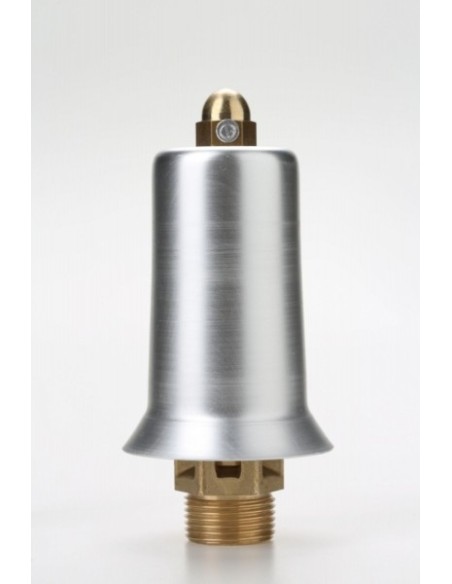

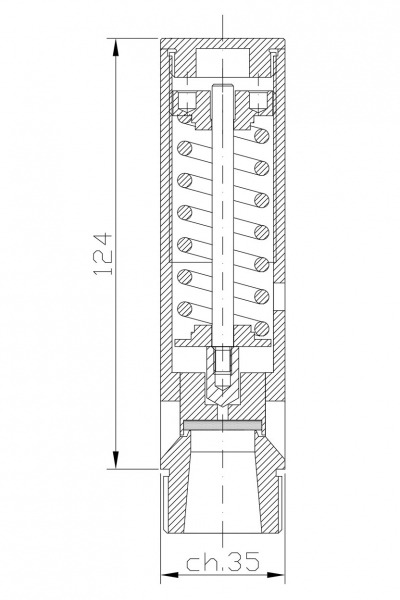

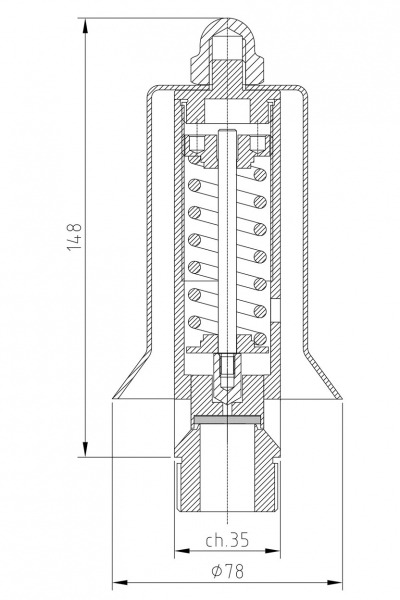

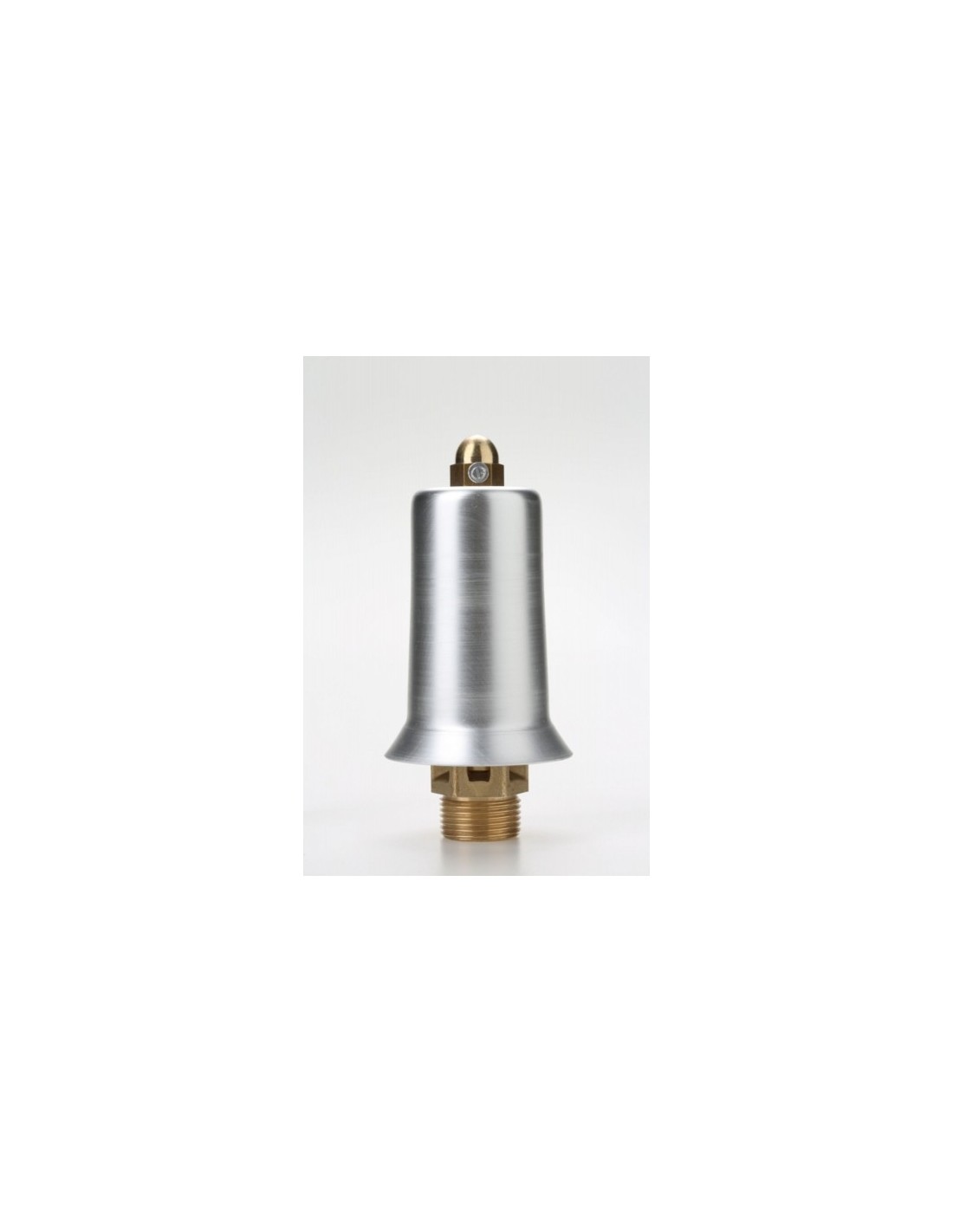

Διατίθεται σε ορείχαλκο, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτη κατασκευή. Οι διαθέσιμες διαμορφώσεις περιλαμβάνουν έκδοση με παξιμάδι ρύθμισης, χωρίς παξιμάδι ή με προστασία. Η έκδοση με προστασία δεν καλύπτεται στην αναφορά ATEX Ex h II 2 Gb / UKEX.

Έδρες και θερμοκρασία

Διαθέσιμες στεγανοποιήσεις:

• NBR: -10 έως +100°C
• EPDM: -50 έως +150°C
• Viton: -20 έως +200°C
• Silicone: -60 έως +200°C
• PTFE: -196 έως +250°C
• Kalrez: -20 έως +250°C

Εφαρμογές και εγκατάσταση

Η F18 χρησιμοποιείται σε μικρά δοχεία πίεσης, αεροφυλάκια, δίκτυα πεπιεσμένου αέρα, ατμούς, αέρια δοκιμών και τεχνικά υγρά, όταν η ελεύθερη απόρριψη είναι αποδεκτή από την ανάλυση κινδύνου της εγκατάστασης.

Δεν παρεμβάλλεται όργανο απομόνωσης μεταξύ προστατευόμενου εξοπλισμού και βαλβίδας. Η εκτόνωση πρέπει να κατευθύνεται ώστε να μην εκθέτει προσωπικό ή εξοπλισμό σε θερμό ρευστό, ψυχρό αέριο ή εκτόνωση υψηλής ταχύτητας. Η πίεση λειτουργίας πρέπει να παραμένει κάτω από το 90% της πίεσης ρύθμισης, ή χαμηλότερα σε παλμική πίεση.
