Ασφαλιστικά Ελεύθερης Εκτόνωσης

Τα ασφαλιστικά ελεύθερης εκτόνωσης χρησιμοποιούνται για προστασία σωληνώσεων, δοχείων και βοηθητικού εξοπλισμού από υπερπίεση, όταν το εκτονούμενο μέσο μπορεί να αποφορτιστεί απευθείας σε ασφαλή ατμοσφαιρικό χώρο. Εφαρμόζονται σε κυκλώματα ατμού, νερού, αέρα και τεχνικών αερίων, με επιλογή βάσει set pressure, απαιτούμενης παροχής εκτόνωσης, κατάστασης ρευστού, θερμοκρασίας, υλικού έδρας και επιτρεπόμενων συνθηκών discharge.

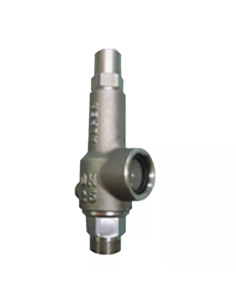

Η κατηγορία περιλαμβάνει ασφαλιστικά Nuova τύπων B, C, D, F, FKS και Z, καθώς και Valfonta ALPER atmospheric valves. Η διαστασιολόγηση πρέπει να συσχετίζεται με τη διατομή στομίου, τον reduced flow coefficient και το πιστοποιημένο εύρος ρύθμισης. Ενδεικτικά, οι σειρές Nuova καλύπτουν διατομές από 38,47 mm² στον τύπο Z7 έως 1256,00 mm² στον τύπο F40, με εύρη ρύθμισης που, ανάλογα με τον τύπο και την έγκριση, φθάνουν έως 30 bar.

Κατά την εγκατάσταση πρέπει να ελέγχονται η απώλεια πίεσης στην είσοδο, η κατεύθυνση εκτόνωσης, η προστασία προσωπικού από θερμό ρευστό ή αέριο jet, η αποστράγγιση πιθανών συμπυκνωμάτων και η προσβασιμότητα για περιοδική δοκιμή. Σε ατμό και αέρια απαιτείται ιδιαίτερη προσοχή στη θέση της εξόδου, ώστε η ελεύθερη εκτόνωση να μη δημιουργεί θερμικό, ακουστικό ή μηχανικό κίνδυνο στον χώρο λειτουργίας.

Διατίθενται εκδόσεις DIN με PN16, PN25 και PN40, σπειρώματα ISO 228, EN 10226 και NPT, καθώς και φλαντζωτές ή ειδικές συνδέσεις σε επιλεγμένους τύπους. Τα υλικά περιλαμβάνουν ορείχαλκο, μικτές κατασκευές ορείχαλκου–ανοξείδωτου, ανοξείδωτο χάλυβα και ASTM A351 CF8M. Οι διαθέσιμες έδρες περιλαμβάνουν NBR, EPDM, Viton, Silicone, PTFE, Kalrez και μεταλλική έδρα, με επιλογή βάσει θερμοκρασίας, χημικής συμβατότητας και απαιτήσεων στεγανότητας.

Εμφανίζονται τα στοιχεία 1-19 από σύνολο 19

Ασφαλιστικά Ελεύθερης Εκτόνωσης Nuova τύπος B12

Safety Valves Free Discharge - B12 | Nuova
