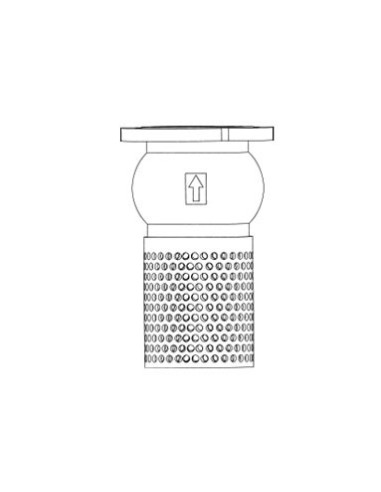

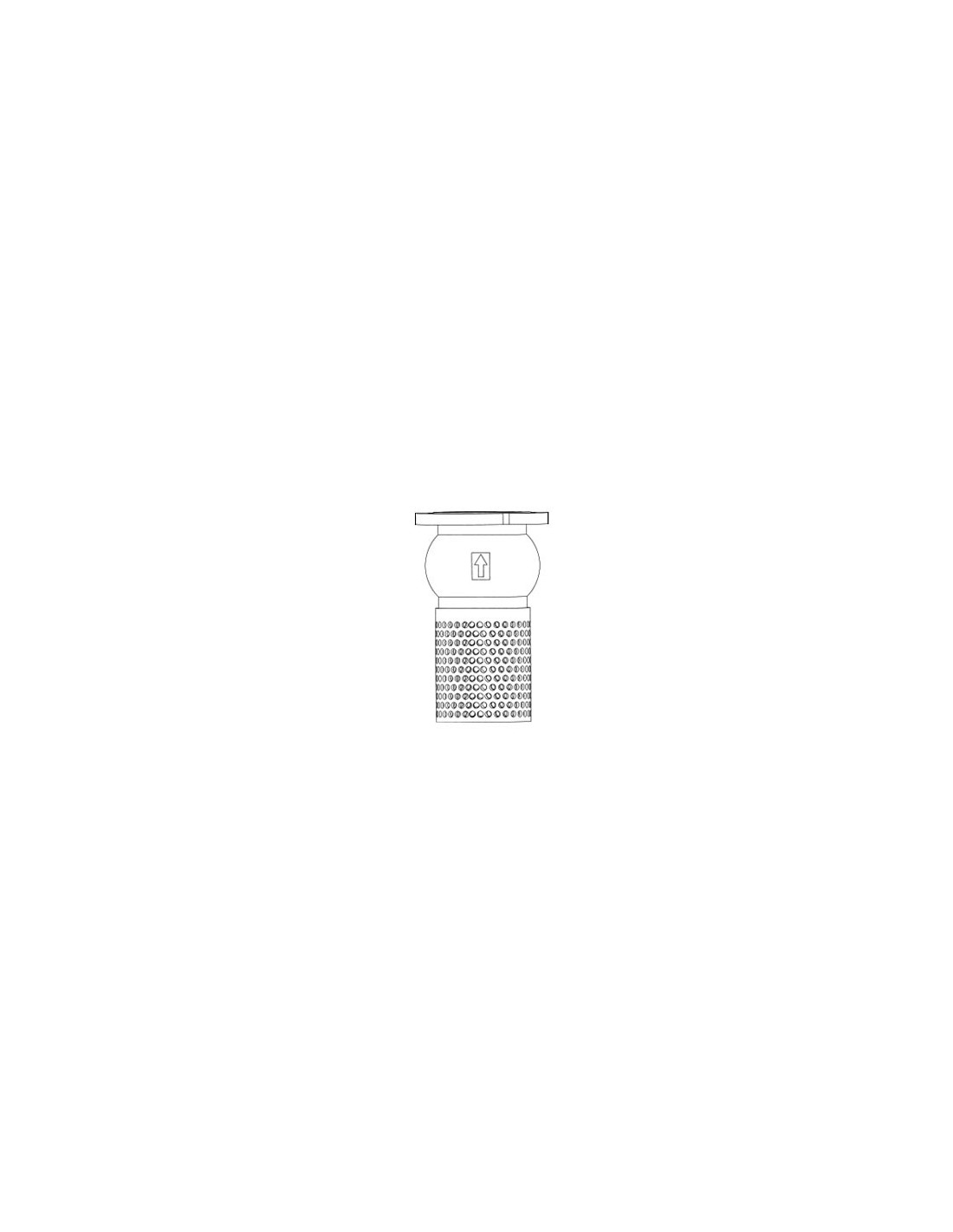

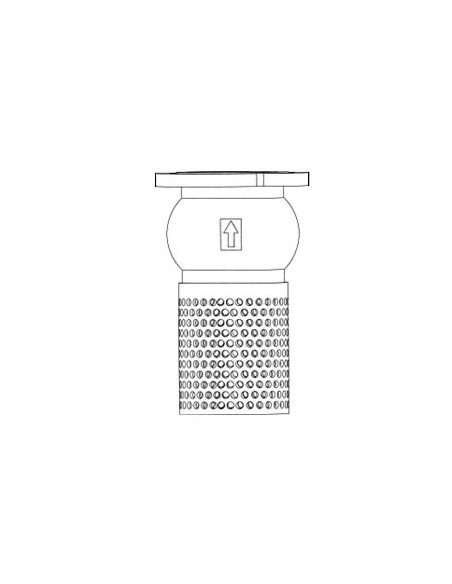

Ποδοβαλβίδα αντεπιστροφής Cast Flow

Cast Flow ποδοβαλβίδα αντεπιστροφής

Η ποδοβαλβίδα Cast Flow είναι συνδυασμός βαλβίδας αντεπιστροφής και καλαθιού αναρρόφησης. Τοποθετείται στην είσοδο γραμμής αναρρόφησης αντλίας, ώστε να περιορίζει την είσοδο μεγάλων στερεών και να βοηθά στη διατήρηση του γεμίσματος της αντλίας μετά τη διακοπή λειτουργίας.

Χρήση σε αντλητικά δίκτυα

Τυπικές εφαρμογές είναι αναρρόφηση από δεξαμενή, στέρνα, κανάλι, λίμνη ή ανοιχτή λεκάνη νερού. Δεν πρέπει να αντιμετωπίζεται ως φίλτρο διεργασίας· το καλάθι συγκρατεί μεγάλα σώματα, ενώ λεπτά αιωρούμενα στερεά απαιτούν ξεχωριστή βαθμίδα φίλτρανσης.

Εκδόσεις και σύνδεση

• Σύνδεση: φλαντζωτή ή wafer, ανά διάταξη βαλβίδας.
• Ονομαστική πίεση στη σελίδα προϊόντος: PN10 / PN16.
• Υλικά καλαθιού: γαλβανισμένος χάλυβας ή ανοξείδωτο AISI 304 / AISI 316.
• Κοχλίες A2 περιλαμβάνονται μόνο για ορισμένες φλαντζωτές διατάξεις· σε wafer συναρμολόγηση δεν παρέχονται κοχλίες ή βοηθητικές φλάντζες από τον κατασκευαστή.

Συμβατότητα με τύπους αντεπιστροφής

Η ποδοβαλβίδα μπορεί να προκύψει από συνδυασμό καλαθιού με διαφορετικό τύπο check valve. Το τεχνικό φυλλάδιο αναφέρει δυνατότητα σύνδεσης με centred check disc, dual plate ή ball check valve. Οι διαθέσιμες διαστάσεις εξαρτώνται από τον επιλεγμένο τύπο βαλβίδας και τη φλαντζωτή ή wafer διάταξη.

Σημεία επιλογής

Η επιλογή δεν γίνεται μόνο από DN σωλήνωσης. Απαιτείται έλεγχος παροχής αναρρόφησης, διαθέσιμου NPSH, επιτρεπτής πτώσης πίεσης, βάθους βύθισης, κινδύνου φραγής και προσβασιμότητας για καθαρισμό. Το διάτρητο καλάθι έχει ονομαστικό άνοιγμα μεγαλύτερο από την ονομαστική διάμετρο σωλήνα, ώστε να μην αποτελεί το κύριο σημείο στραγγαλισμού όταν είναι καθαρό.

Πρότυπα / πιστοποιήσεις

Για το καλάθι αναρρόφησης το φυλλάδιο αναφέρει ότι δεν εφαρμόζεται συγκεκριμένο πρότυπο. Οι δοκιμές και τα πρότυπα καθορίζονται από τη βασική βαλβίδα αντεπιστροφής που επιλέγεται. Η Cast Flow αναφέρεται με ISO 9001:2015, ISO 14001:2015 και PED Annex III Module H.

FAQ

Είναι κατάλληλη για λύματα; Μόνο εφόσον επιλεγεί κατάλληλος τύπος βαλβίδας και καλάθι με ανεκτό κίνδυνο φραγής.
Χρειάζεται συντήρηση; Χρειάζεται περιοδικός καθαρισμός καλαθιού, ειδικά σε ανοιχτές πηγές νερού με φύλλα, άμμο ή οργανικά στερεά.
