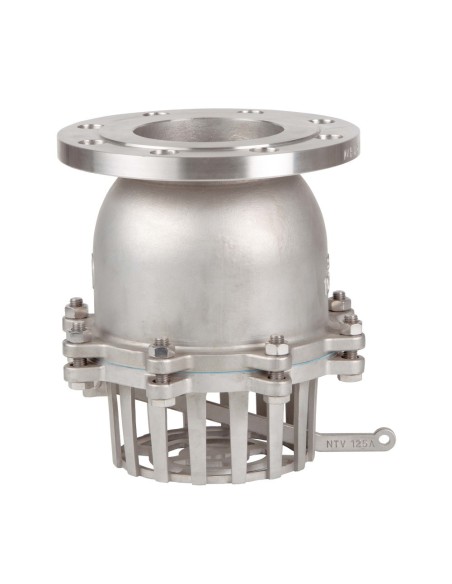

Ποδόβαλβιδα Genebre DIN PN16 τύπος 2448

Name: Ποδόβαλβιδα Genebre DIN PN16 τύπος 2448
Brand: Genebre
SKU: Foot check valve DIN PN16 flange end - 2448 | Genebre

Genebre 2448 Foot Check Valve DIN PN16

Η Genebre 2448 είναι ποδοβαλβίδα αντεπιστροφής φλαντζωτής σύνδεσης για εγκατάσταση στο άκρο αναρρόφησης αντλίας. Συνδυάζει check valve και φίλτρο εισόδου, ώστε η στήλη υγρού να παραμένει γεμάτη μετά τη διακοπή της αντλίας και να περιορίζεται η είσοδος μεγαλύτερων σωματιδίων. Η σύνδεση είναι κατά DIN 2501 PN16.

Κατασκευή

Σώμα, δίσκος, φίλτρο και χειριστήριο: ανοξείδωτος χάλυβας 1.4408 / CF8M.
Κοχλίες και περικόχλια: ανοξείδωτο AISI 316.
Έδρα στεγανοποίησης: FKM / Viton.
Παρέμβυσμα: PTFE.
Χειροκίνητη διάταξη εκκένωσης για αποστράγγιση της γραμμής.

Όρια λειτουργίας

Η μέγιστη πίεση εργασίας είναι 16 bar και το ονομαστικό θερμοκρασιακό πεδίο είναι -30 °C έως +180 °C. Η καμπύλη πίεσης–θερμοκρασίας δείχνει απομείωση της επιτρεπόμενης πίεσης σε υψηλές θερμοκρασίες, άρα η επιλογή δεν πρέπει να βασίζεται μόνο στο PN16 όταν το ρευστό λειτουργεί κοντά στα ανώτερα θερμικά όρια.

Διαστάσεις και υδραυλικά στοιχεία

Διατίθεται από DN50 έως DN200, δηλαδή 2" έως 8". Οι ελάχιστες πιέσεις ανοίγματος είναι χαμηλές, περίπου 15–21 mbar ανά DN, στοιχείο χρήσιμο για γραμμές αναρρόφησης όπου το διαθέσιμο NPSH και οι απώλειες εισόδου πρέπει να ελέγχονται.

Τυπικές εφαρμογές

αναρρόφηση αντλιών από δεξαμενές ή φρεάτια
κυκλώματα νερού χρήσης, βιομηχανικού νερού και συμβατών υγρών
εγκαταστάσεις όπου απαιτείται διατήρηση πλήρωσης στην αναρρόφηση
εφαρμογές με απαίτηση ανοξείδωτης κατασκευής και FKM στεγανοποίησης

Δεν είναι η κατάλληλη επιλογή για ρευστά με υψηλό φορτίο στερεών που μπορούν να φράξουν το φίλτρο εισόδου.

FAQ

Πότε χρησιμοποιείται ποδοβαλβίδα αντί απλής check valve;
Όταν η αντεπιστροφή πρέπει να βρίσκεται στο κατώτερο σημείο της αναρρόφησης και να συνδυάζεται με φίλτρο.

Τι πρέπει να δοθεί για επιλογή;
DN, παροχή, θερμοκρασία, ρευστό, υψομετρική αναρρόφησης, υλικό σωλήνωσης και διαθέσιμο NPSH.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Technical Sheet

Περιγραφή

Stainless steel material AISI 316 (CF8M). Seat viton material, gasket PTFE. With manual system to empty. Max. working pressure 16 bar.

Reference: 2448

Reference	Size	Minimum purchase unit	Weight (Kg)	Box / carton
2448 09	FOOT CHECK V. PN16 FLANGES 2"	1	4.683	1/1
2448 10	FOOT CHECK V.PN16 FLANG.2 1/2"	1	6.72	1/1
2448 11	FOOT CHECK V. PN16 FLANGES 3"	1	9.232	1/1
2448 12	FOOT CHECK V. PN 16 FLANGES 4"	1	12.987	1/1
2448 13	FOOT CHECK V. PN16 FLANGES 5"	1	19.825	1/1
2448 14	FOOT CHECK V. PN16 FLANGES 6"	1	28.221	1/1
2448 16	FOOT CHECK V. PN16 FLANGES 8"	1	52.493	1/1
