Βάνα ρύθμισης ροής χειροκίνητης λειτουργίας ARI τύπος ASTRA

Βάνα ρύθμισης ροής ARI-ASTRA®

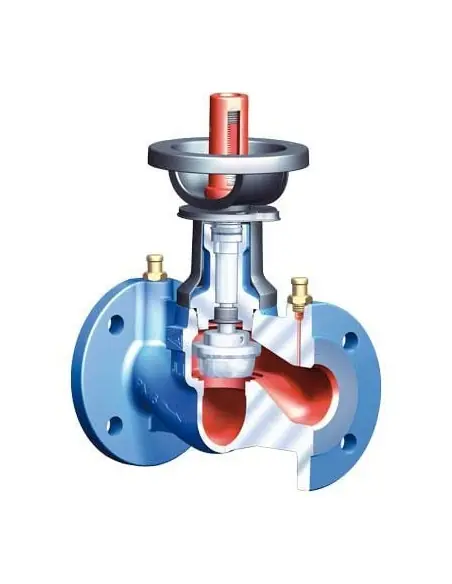

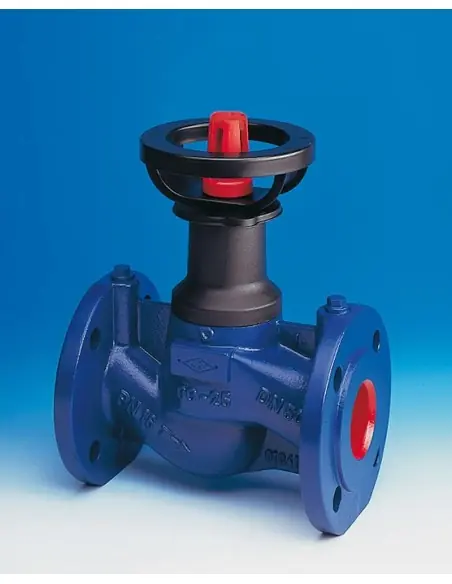

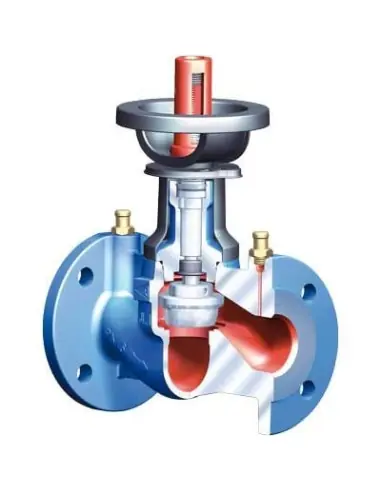

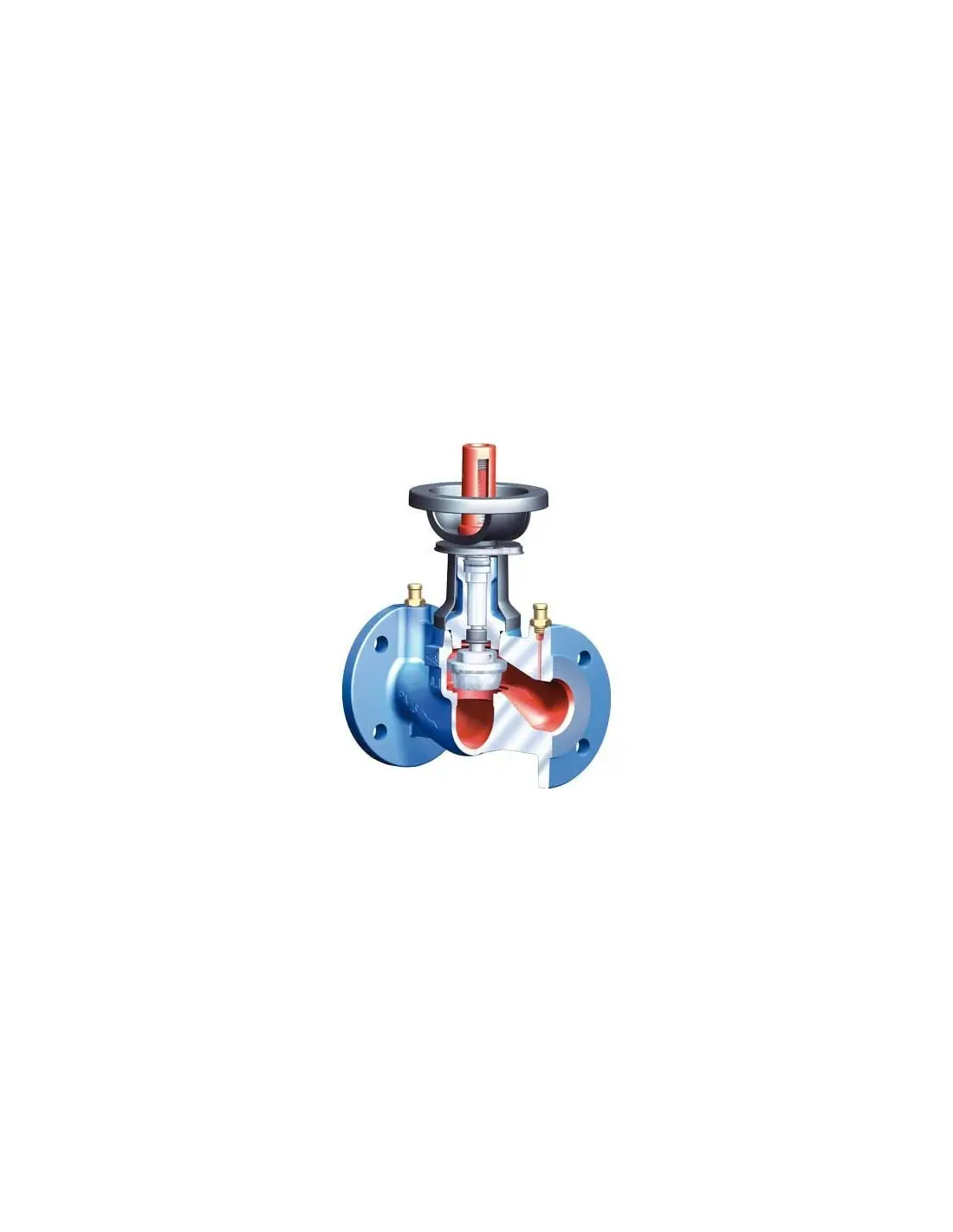

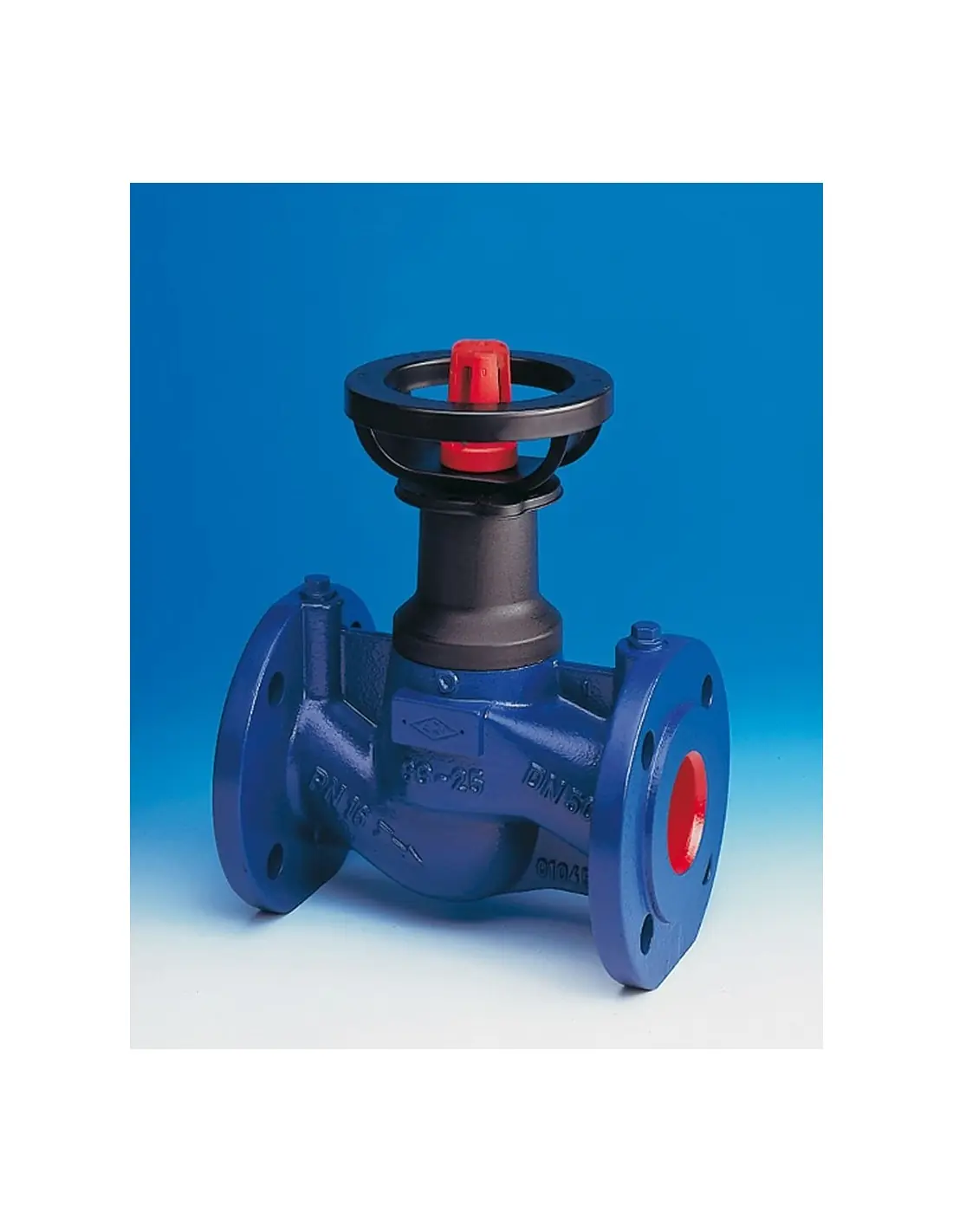

Η ARI-ASTRA® είναι χειροκίνητη βαλβίδα εξισορρόπησης / ρύθμισης παροχής, ευθείας ροής, με φλαντζωτή σύνδεση PN16 κατά DIN EN 1092-2. Χρησιμοποιείται σε κυκλώματα νερού θέρμανσης, ψύξης και βιομηχανικών utilities όπου απαιτείται προκαθορισμός παροχής, μέτρηση Δp και δυνατότητα απομόνωσης. Οι εκδόσεις καλύπτουν DN15–DN500, με τιμές Kvs από 4,5 έως 3185 m³/h.

Τεχνική διαμόρφωση

• Σώμα από EN-JL1040 / EN-GJL-250 για ASTRA, ή EN-JS1049 / EN-GJS-400-18U-LT για ASTRA Plus.
• Μαλακή έδρα PTFE για χαμηλή διαρροή σε νερό και υδραυλικά δίκτυα.
• Δείκτης θέσης ή ψηφιακή ένδειξη, περιοριστής διαδρομής και μη ανερχόμενο χειροτροχό.

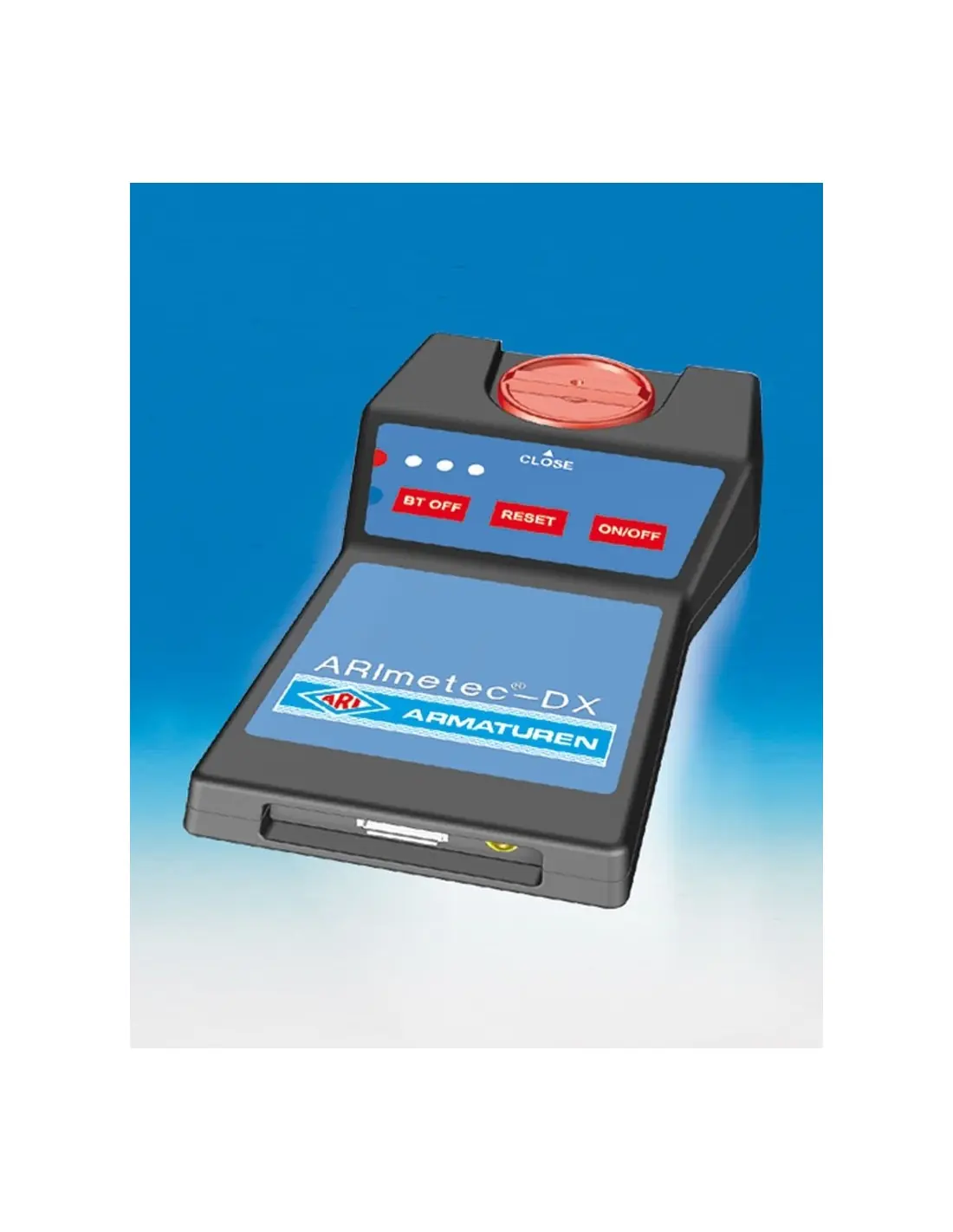

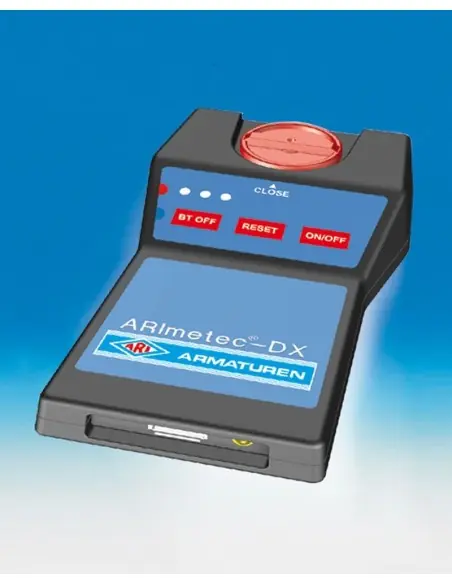

• Ενσωματωμένες υποδοχές G1/4" για μέτρηση διαφορικής πίεσης και ρύθμιση με ARImetec-DX.

Επιλογή έκδοσης

Η βασική ASTRA DN15–200 λειτουργεί από -10°C έως +120°C, με βραχεία λειτουργία έως +130°C. Για μεγαλύτερες διαμέτρους DN250–500 η έκδοση με στυπιοθλίπτη φτάνει έως +200°C. Η ASTRA Plus με σφαιροειδή χυτοσίδηρο και φυσερό στεγανοποίησης επιλέγεται όταν απαιτείται υψηλότερη θερμοκρασία ή μειωμένη εκπομπή από το στέλεχος, έως +350°C ανά διαμόρφωση.

Εγκατάσταση και συντήρηση

Για σταθερή μέτρηση παροχής απαιτείται ευθύγραμμο τμήμα 6×DN πριν και 2×DN μετά τη βαλβίδα. Πριν την εκκίνηση ελέγχονται υλικό, πίεση, θερμοκρασία και φορά ροής. Υπολείμματα συγκόλλησης ή ρύποι στη σωλήνωση μπορούν να προκαλέσουν διαρροή στην έδρα ή βλάβη στον κώνο.

Πρότυπα / συμμόρφωση

Η σειρά δηλώνεται κατά PED 2014/68/EU για PN16, με εφαρμοζόμενα DIN EN 12516 / DIN 3840 και AD 2000 A4. Οι φλάντζες είναι κατά EN 1092-2.
