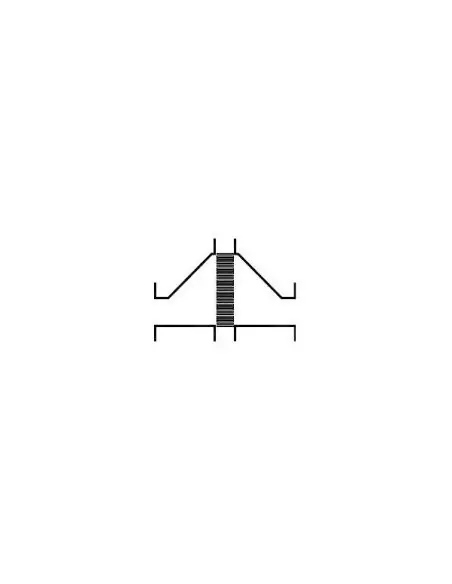

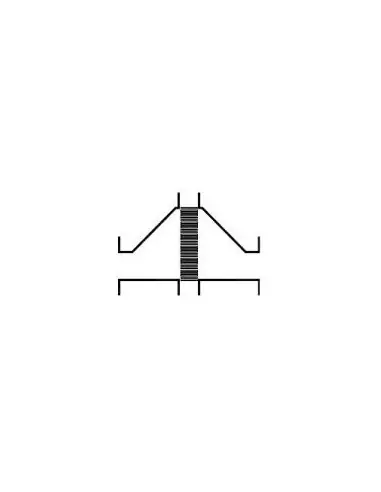

Φλογοπαγίδα γραμμής KITO αμφίδρομης ροής αντί εκρηκτικής μετάδοσης φλόγας ανθεκτική σε βραχυχρόνια καύση τύπος G23.4N

KITO G 23.4 N – αμφίδρομη φλογοπαγίδα γραμμής

Η KITO® EFA-Det4-IIA-…/…-3.0-X12 είναι αμφίδρομη φλογοπαγίδα γραμμής για προστασία δοχείων και εξαρτημάτων από stable detonation σε σωληνώσεις με εύφλεκτα αέρια ή ατμούς. Η έκδοση -T / -TT περιλαμβάνει ένα ή δύο αισθητήρια PT100 για επιτήρηση βραχυχρόνιας καύσης.

Όρια λειτουργίας

• Ομάδες έκρηξης: IIA1 έως IIA
• MESG: > 0,9 mm
• Μέγιστη πίεση λειτουργίας: 3,0 bar abs.
• Μέγιστη θερμοκρασία λειτουργίας: 120 °C
• Έγκριση: detonation flame arrester type 4
• Εγκατάσταση: οριζόντια ή κατακόρυφη σωλήνωση

Θερμική επιτήρηση

Με ένα PT100, το αισθητήριο πρέπει να τοποθετείται στην πλευρά του σώματος από όπου θεωρείται πιθανή η έναρξη φωτιάς. Με δύο PT100 επιτηρούνται και οι δύο πλευρές. Το αισθητήριο είναι στοιχείο επιτήρησης για alarm ή interlock και όχι ενεργοποιητής.

Μεγέθη και συνδέσεις

Η σειρά καλύπτει NG 150 έως NG 500, με συνδέσεις DN 50 έως DN 250. Οι DN 50–150 είναι PN 16, ενώ οι DN 200–250 είναι PN 10. Προαιρετικά διατίθενται φλάντζες ASME B16.5 Class 150 RF, από 2" έως 10".

Υλικά

• σώμα: χυτοχάλυβας 1.0619 ή ανοξείδωτο χυτό 1.4408
• παρέμβυσμα: HD 3822 ή PTFE
• στοιχείο KITO: πλήρως αντικαταστάσιμο
• κέλυφος: ανοξείδωτο 1.4571 / 1.4581
• πλέγμα: ανοξείδωτο 1.4571
• κοχλίες / περικόχλια: A2

Επιλογή εφαρμογής

Το G 23.4 N διαφοροποιείται από το G 23.3 N κυρίως στο θερμοκρασιακό όριο: 120 °C αντί 250 °C, με ίδια μέγιστη πίεση 3,0 bar abs.. Η επιλογή πρέπει να ελέγχει MESG, ομάδα έκρηξης, DN, παροχή, πτώση πίεσης, θερμοκρασία, υλικό παρεμβύσματος και απαίτηση PT100. Οι καμπύλες παροχής βασίζονται σε αέρα ρ = 1,29 kg/m³ στους 273 K.

FAQ

Καλύπτει IIB ή IIC;
Όχι. Η έγκριση περιορίζεται σε IIA1 έως IIA.

Πιστοποίηση;
Πιστοποιητικό τύπου κατά EN ISO 16852 και σήμανση CE σύμφωνα με ATEX 2014/34/EU.
