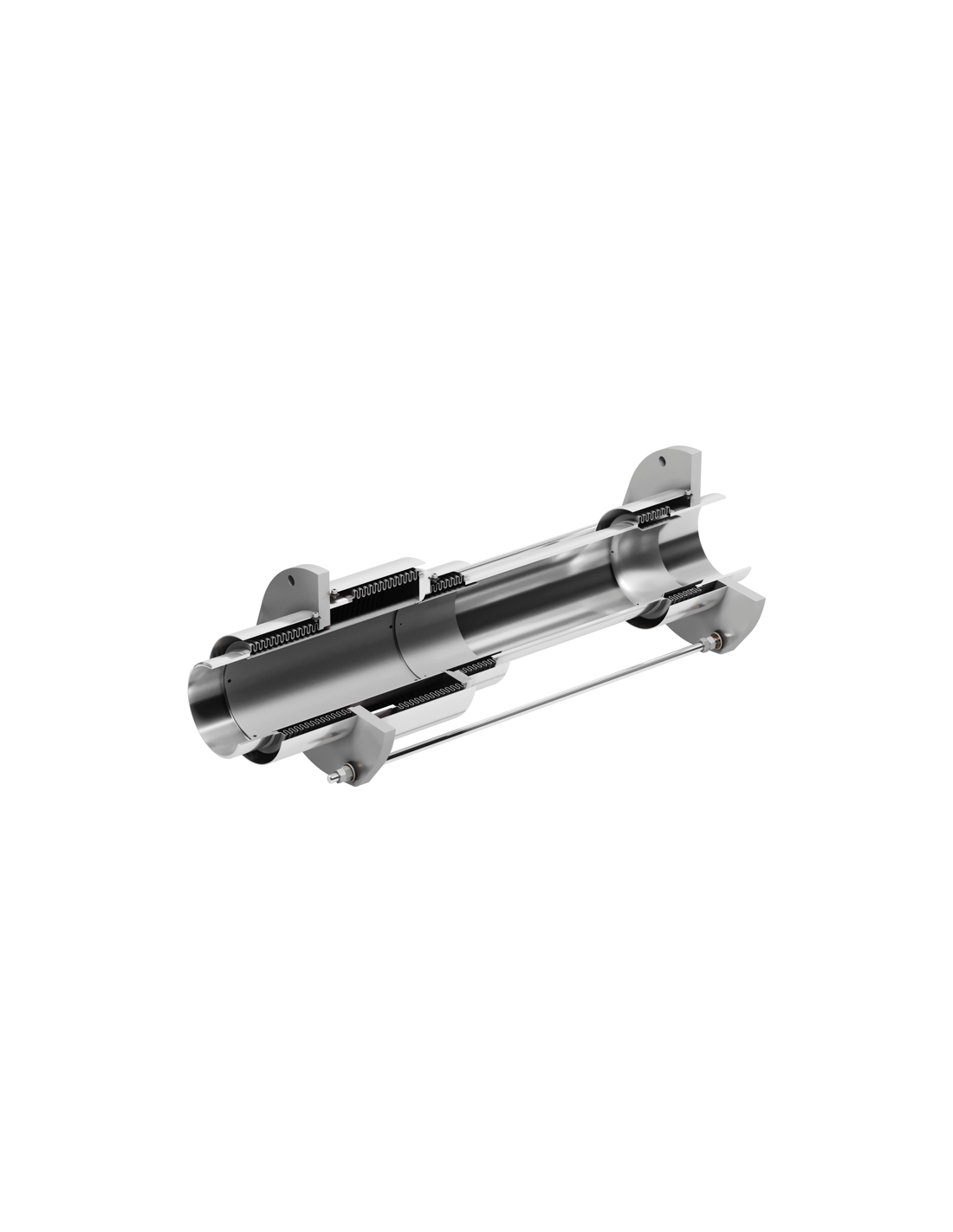

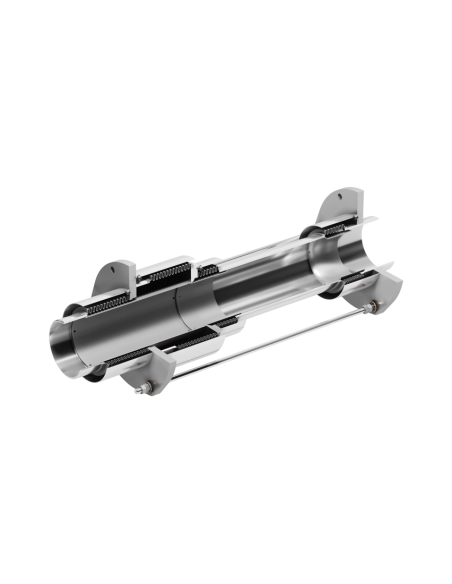

Διαστολικά Macoga τύπος MPBI Inline pressure balanced

Διαστολικά Macoga MPBI Inline Pressure Balanced

Τα Macoga MPBI είναι μεταλλικά διαστολικά inline pressure balanced για ευθύγραμμα τμήματα σωληνώσεων. Η διάταξη απορροφά αξονικές ή πλευρικές μετακινήσεις, ενώ περιορίζει την ωστική δύναμη πίεσης που θα μεταφερόταν σε σωλήνωση, αντλία, στρόβιλο ή άλλο ευαίσθητο εξοπλισμό.

Αρχή λειτουργίας

Η κατασκευή περιλαμβάνει κύρια φυσούνα γραμμής και πρόσθετη εξισορροπητική φυσούνα, εκτεθειμένη στην ίδια πίεση λειτουργίας. Οι δύο δυνάμεις λειτουργούν αντίθετα και μέσω των ντιζών το φορτίο πίεσης εξουδετερώνεται μέσα στο ίδιο το τεμάχιο. Έτσι το δίκτυο απαιτεί ενδιάμεσες αγκυρώσεις, όχι κύριες αγκυρώσεις για pressure thrust.

Επιτρεπόμενες κινήσεις

• Αξονική μετακίνηση: κύρια χρήση σε ευθύγραμμη γραμμή.
• Πλευρική μετακίνηση: σε ένα ή περισσότερα επίπεδα, σύμφωνα με τον σχεδιασμό.
• Γωνιακή κίνηση: μόνο όταν προβλέπεται στη διαμόρφωση, π.χ. με δύο ντίζες.
• Στρέψη: δεν πρέπει να επιβάλλεται στη φυσούνα.

Τυπικές εφαρμογές

Χρήση σε ατμό, θερμό νερό, thermal oil, διεργασιακά αέρια, γραμμές συμπιεστών, στροβίλων, εναλλακτών και εξοπλισμού όπου οι επιτρεπόμενες δυνάμεις στα ακροφύσια είναι περιορισμένες. Η επιλογή γίνεται με DN, πίεση, θερμοκρασία, αξονική/πλευρική διαδρομή, κύκλους λειτουργίας, υλικό φυσούνας και συμβατότητα με το ρευστό.

MPBI έναντι MWA / MWT

• MWA: unrestrained, απαιτεί κύριες αγκυρώσεις για pressure thrust.
• MWT: tied, περιορίζει την ωστική δύναμη αλλά μεταβάλλει τη λογική κίνησης.
• MPBI: pressure balanced, κατάλληλο όταν η γραμμή πρέπει να απορροφήσει διαστολή χωρίς μεταφορά ωστικής δύναμης στον γειτονικό εξοπλισμό.

Εγκατάσταση και έλεγχος

Δεν χρησιμοποιείται για διόρθωση κακής ευθυγράμμισης. Πριν από εγκατάσταση ελέγχονται πινακίδα λειτουργίας, φορά ροής με εσωτερικό χιτώνιο, οδηγοί, ενδιάμεσες αγκυρώσεις και καθαρότητα πτυχώσεων. Πριν από δοκιμή πίεσης αφαιρούνται οι κίτρινες μπάρες μεταφοράς· σε υδραυλική δοκιμή απαιτείται νερό χωρίς χλωρίδια.

FAQ

Χρειάζεται ενεργοποιητή;
Όχι. Είναι παθητικό εξάρτημα σωλήνωσης.

Πότε επιλέγεται;
Όταν η θερμική μετακίνηση πρέπει να απορροφηθεί σε ευθύγραμμη γραμμή χωρίς να φορτιστούν τα ακροφύσια εξοπλισμού με pressure thrust.
