Διαστολικά Macoga τύπος MPBE Elbow pressure balanced

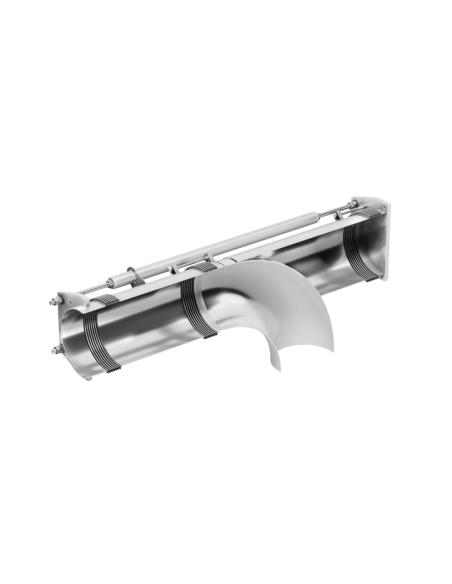

Διαστολικά Macoga MPBE Elbow Pressure Balanced

Τα Macoga MPBE είναι μεταλλικά διαστολικά elbow pressure balanced, για εγκατάσταση σε αλλαγή διεύθυνσης σωλήνωσης. Η διάταξη απορροφά αξονικές ή/και πλευρικές μετακινήσεις και ταυτόχρονα εξισορροπεί την ωστική δύναμη που δημιουργείται από την εσωτερική πίεση.

Αρχή λειτουργίας

Η κατασκευή περιλαμβάνει κύρια φυσούνα γραμμής και πρόσθετη εξισορροπητική φυσούνα, η οποία εκτίθεται στην ίδια πίεση. Οι δυνάμεις πίεσης αναπτύσσονται αντίθετα και συνδέονται μηχανικά μέσω ντιζών, ώστε το pressure thrust να παραμένει εντός του ίδιου του τεμαχίου.

Έτσι το MPBE μπορεί να τοποθετηθεί μεταξύ ενδιάμεσων σταθερών σημείων, χωρίς κύριες αγκυρώσεις για παραλαβή pressure thrust. Τα φορτία που μεταφέρονται στον εξοπλισμό περιορίζονται στις δυνάμεις μετακίνησης των φυσούνων.

Επιτρεπόμενες κινήσεις

• αξονική μετακίνηση,
• πλευρική μετακίνηση σε ένα ή περισσότερα επίπεδα,
• γωνιακή κίνηση σε ένα επίπεδο,
• γωνιακή κίνηση πολλών επιπέδων μόνο σε περιορισμένη χρήση.

Τυπικές εφαρμογές

Χρήση σε γραμμές ατμού, θερμού νερού, thermal oil, διεργασιακών αερίων και συνδέσεις προς στροβίλους ή ευαίσθητο εξοπλισμό, όπου τα ακροφύσια δεν πρέπει να δεχθούν την ωστική δύναμη της εσωτερικής πίεσης. Το τεχνικό φυλλάδιο δείχνει τυπικές διατάξεις με αξονικό οδηγό, ενδιάμεση αγκύρωση και σύνδεση προς turbine.

MPBE έναντι MPBI

• MPBE: τοποθέτηση σε elbow / αλλαγή διεύθυνσης.
• MPBI: inline pressure balanced για ευθύγραμμη γραμμή.
• Και οι δύο τύποι χρησιμοποιούνται όταν η διαστολή πρέπει να απορροφηθεί χωρίς μεταφορά pressure thrust στον γειτονικό εξοπλισμό.

Εγκατάσταση και έλεγχος

Δεν χρησιμοποιείται για διόρθωση κακής ευθυγράμμισης. Πριν από εγκατάσταση ελέγχονται πινακίδα λειτουργίας, φορά ροής με εσωτερικό χιτώνιο, παρεμβύσματα, αγκυρώσεις, οδηγοί και καθαρότητα πτυχώσεων. Οι κίτρινες μπάρες μεταφοράς αφαιρούνται μόνο μετά την τελική στήριξη και πριν από τη δοκιμή πίεσης. Σε υδραυλική δοκιμή απαιτείται νερό χωρίς χλωρίδια.
