Διαστολικά Macoga τύπος MEP

Διαστολικά Macoga MEP

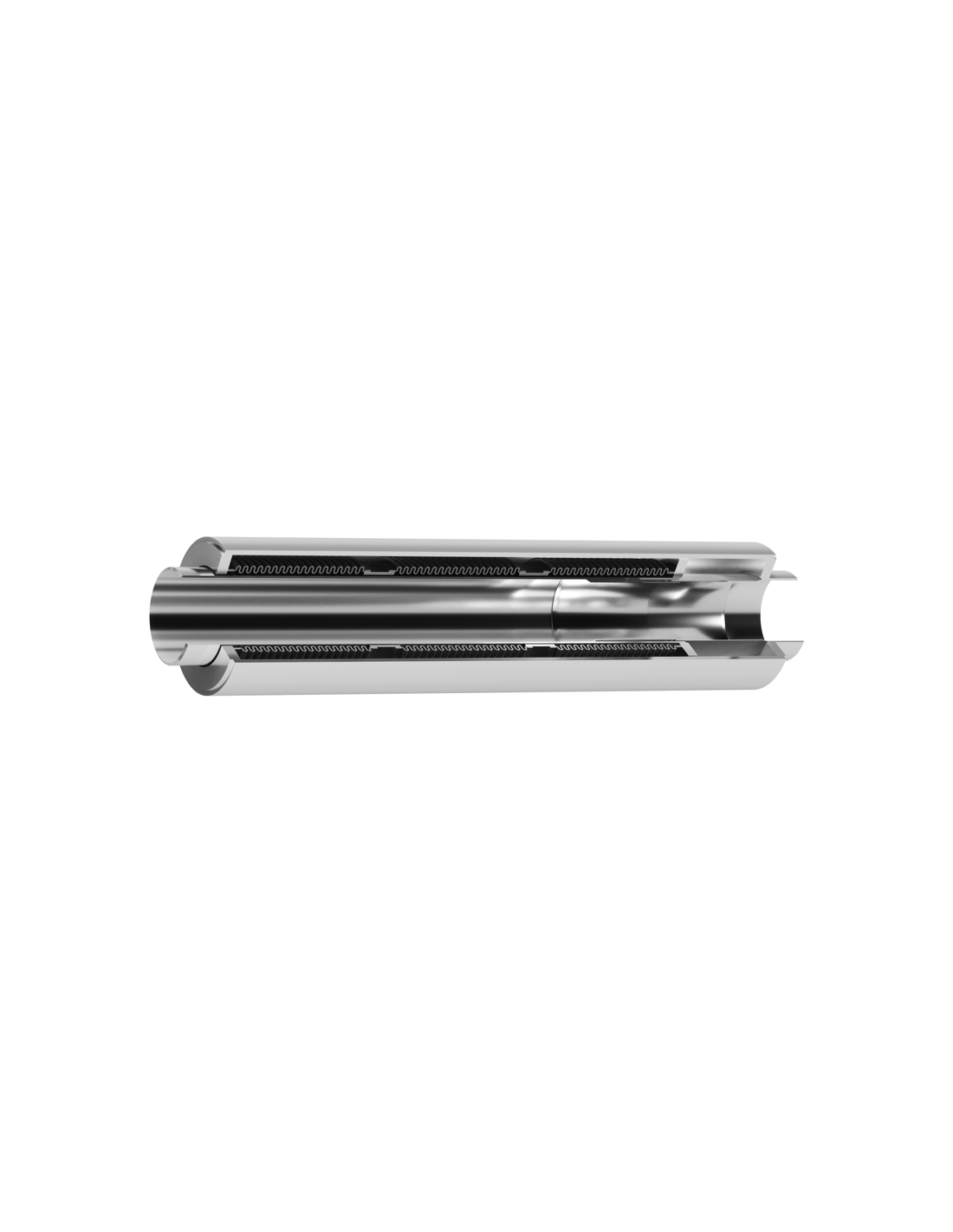

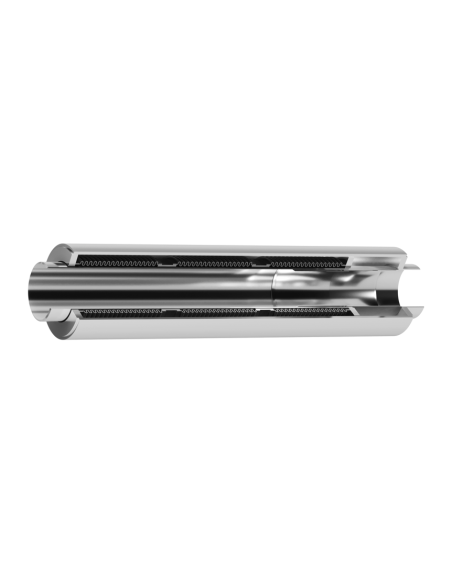

Τα Macoga MEP είναι μεταλλικά διαστολικά externally pressurized, τύπου axial non-pressure balanced. Η πίεση του ρευστού εφαρμόζεται στην εξωτερική πλευρά της φυσούνας, διάταξη που αυξάνει την ευστάθεια σε μεγάλες αξονικές διαδρομές.

Λειτουργία

Ο τύπος MEP χρησιμοποιείται κυρίως σε γραμμές με υψηλή πίεση και μεγάλη αξονική συμπίεση ή έκταση. Σε μεγάλες διαδρομές, τα internally pressurized αξονικά διαστολικά μπορεί να απαιτούν διαίρεση της γραμμής σε υποτμήματα λόγω αστάθειας· στο MEP η εξωτερική πίεση τείνει να σταθεροποιεί τη φυσούνα.

Κινήσεις και αγκυρώσεις

• Αξονική μετακίνηση: κύρια λειτουργία.
• Πλευρική / γωνιακή μετακίνηση: μόνο περιορισμένα και εφόσον προβλέπεται στον σχεδιασμό.
• Pressure thrust restraint: δεν παρέχεται.
• Απαιτούνται: κύριες αγκυρώσεις και κατευθυντήριες αγκυρώσεις.

Τυπικές εφαρμογές

Χρήση σε ευθύγραμμα τμήματα σωληνώσεων ατμού, θερμού νερού, θερμικού ελαίου, διεργασιακών αερίων ή άλλων συμβατών ρευστών, όταν η αξονική διαστολή είναι μεγάλη και οι συνήθεις εσωτερικά πρεσαρισμένες διατάξεις δεν επαρκούν από πλευράς ευστάθειας. Η επιλογή γίνεται με βάση πίεση, θερμοκρασία, αξονική διαδρομή, κύκλους κόπωσης, ενεργή διατομή, υλικό φυσούνας και αντοχή αγκυρώσεων.

Πρότυπα και τεκμηρίωση

Το φυλλάδιο της σειράς φέρει αναφορές σε EJMA, CE, ISO 9001 και φορείς επιθεώρησης. Η τελική συμμόρφωση πρέπει να επιβεβαιώνεται από το data sheet, την πινακίδα και τα πιστοποιητικά του συγκεκριμένου τεμαχίου.

Εγκατάσταση και έλεγχος

Το MEP δεν χρησιμοποιείται για διόρθωση κακής ευθυγράμμισης. Πριν από εγκατάσταση ελέγχονται πινακίδα λειτουργίας, φορά ροής με εσωτερικό χιτώνιο, οδηγοί, αγκυρώσεις και καθαρότητα πτυχώσεων. Η φυσούνα προστατεύεται από χτυπήματα, χαράξεις, ηλεκτρικό τόξο και πιτσιλίσματα συγκόλλησης. Οι κίτρινες μπάρες μεταφοράς αφαιρούνται πριν από τη δοκιμή πίεσης· σε υδραυλική δοκιμή απαιτείται νερό χωρίς χλωρίδια.

FAQ

Χρειάζεται ενεργοποιητή;
Όχι. Λειτουργεί παθητικά από τη μετακίνηση της σωλήνωσης.

Πότε επιλέγεται;
Όταν απαιτείται μεγάλη αξονική διαδρομή σε γραμμή πίεσης, με έλεγχο ευστάθειας φυσούνας και πλήρη υπολογισμό αγκυρώσεων.
