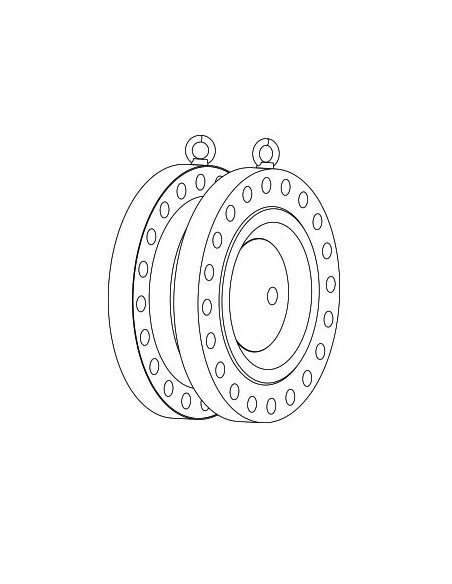

Βαλβίδα αντεπιστροφής υψηλών πιέσεων Cast Flow

Cast Flow HP Dual Plate – βαλβίδα αντεπιστροφής υψηλής πίεσης

Η Cast Flow HP Dual Plate είναι βαλβίδα αντεπιστροφής διπλού δίσκου για εγκατάσταση μεταξύ φλαντζών, σε δίκτυα όπου απαιτείται μικρό μήκος εγκατάστασης και αποτροπή ανάστροφης ροής σε υψηλότερα pressure ratings. Οι δύο δίσκοι ανοίγουν από τη διαφορική πίεση και επανέρχονται με ελατήρια. Δεν χρησιμοποιείται ενεργοποιητής.

Τεχνικά χαρακτηριστικά

• Τύπος: dual plate check valve, wafer ή flanged κατά API 594.
• Κλάσεις: ANSI 150#, ANSI 300#, ANSI 600#, PN40, PN100.
• Διαστάσεις API 594: έως DN700, ανά κατασκευή.
• Face-to-face: API 594.
• Δοκιμές: EN 12266 / ISO 5208 ή API 598.
• Υλικά σώματος: EN-GJS-400-15, carbon steel, stainless steel, duplex, bronze-aluminium.
• Έδρες: NBR, EPDM, Viton, Neoprene, Klingerit ή metal-to-metal.

Εφαρμογές

Κατάλληλη για αντλιοστάσια υψηλής πίεσης, water transmission, αφαλάτωση, γραμμές RO, πυρόσβεση και βιομηχανικά δίκτυα όπου η ανάστροφη ροή μπορεί να επηρεάσει αντλίες, μεμβράνες ή εξοπλισμό κατάντη. Για seawater ή brine η επιλογή υλικού πρέπει να βασίζεται σε χλωριόντα, θερμοκρασία, ταχύτητα ροής και PREN.

Εγκατάσταση και λειτουργία

Για τυπικά ελατήρια η Cast Flow αναφέρει συνιστώμενη ταχύτητα ροής 2,5–4 m/s. Εκτός αυτού του εύρους απαιτείται διαφορετική ροπή ελατηρίου. Σε κατακόρυφη ροή, από DN200 και άνω μπορεί να απαιτηθούν low-torque ή high-torque ελατήρια, ανάλογα με την κατεύθυνση ροής.

Η βαλβίδα δεν πρέπει να τοποθετείται αμέσως μετά από αντλία, γωνία ή μειωτήρα. Συνιστώνται τουλάχιστον 5×DN ανάντη από διαταραχή ροής και 2×DN κατάντη για ανάκτηση πίεσης. Παλμική ροή ή intermittent flow απαιτεί ξεχωριστή αξιολόγηση.

Πρότυπα / πιστοποιήσεις

Η Cast Flow αναφέρεται με ISO 9001:2015, ISO 14001:2015 και PED Annex III Module H.

FAQ

Πότε επιλέγεται metal-to-metal έδρα;
Όταν η θερμοκρασία ή το ρευστό δεν επιτρέπει ελαστομερές.

Τι δείχνει θόρυβος στους δίσκους;
Συνήθως χαμηλή παροχή, ανεπαρκές ευθύγραμμο τμήμα ή λάθος ροπή ελατηρίου.
