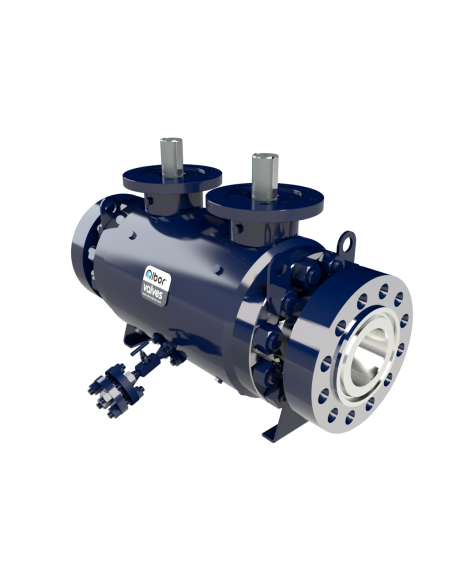

Σφαιρικός κρουνός Ibor τύπος 29000

Σφαιρικός κρουνός Ibor τύπος 29000

Ο Ibor 29000 είναι σφαιρικός κρουνός 2 οδών για βιομηχανική απομόνωση ροής σε δίκτυα υγρών, αερίων και βοηθητικών γραμμών διεργασίας. Η διαμόρφωση DIB επιτρέπει συγκεκριμένη λογική στεγάνωσης και ελέγχου της πίεσης στην κοιλότητα της σφαίρας.

Σχεδιασμός εδρών

• DIB I: double piston effect downstream και upstream
• DIB II: double piston effect downstream και single piston effect upstream
• Seat sealing injector για υποστήριξη στεγάνωσης έδρας

Άξονας και συντήρηση

• Stem sealing injector
• Προέκταση άξονα ή καπακιού
• Διάταξη ασφάλισης χειρισμού
• Overlay στην περιοχή έδρας ή σε όλα τα βρεχόμενα μέρη
• Heating ή cooling jacket

Συνδέσεις

• Flanged: ASME B16.5 / GOST 12815-80 / EN 1092.1
• Socket Weld: ASME B16.11
• Butt Weld: ASME B16.25
• Threaded NPT: ASME B1.20.1
• BSPP ή BSPT: BS21

Βιομηχανικές εφαρμογές

Χρησιμοποιείται σε χημικές, πετροχημικές και ενεργειακές εγκαταστάσεις, καθώς και σε γραμμές hydrocarbons, αερίων διεργασίας, ατμού, νερού και utilities.

Σημεία επιλογής

Το DIB I εφαρμόζεται όταν απαιτείται ενεργή στεγάνωση και από τις δύο πλευρές της κοιλότητας. Το DIB II επιλέγεται όταν η φιλοσοφία απομόνωσης απαιτεί διαφορετική συμπεριφορά μεταξύ upstream και downstream έδρας.
