Σφαιρικοί Κρουνοί Double Ball

Οι σφαιρικοί κρουνοί Double Ball χρησιμοποιούνται σε βιομηχανικές γραμμές όπου απαιτείται απομόνωση με δύο ανεξάρτητα σημεία στεγάνωσης και δυνατότητα ελεγχόμενης εκτόνωσης της ενδιάμεσης κοιλότητας. Η διάταξη double block & bleed επιτρέπει επιβεβαίωση διαρροής, αποσυμπίεση πριν από εργασίες συντήρησης και ασφαλέστερη απομόνωση εξοπλισμού σε δίκτυα υγρών, αερίων, βοηθητικών παροχών διεργασίας και αγωγών μεταφοράς.

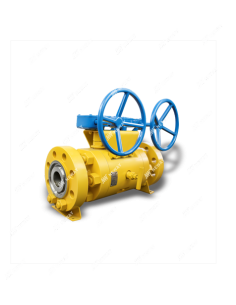

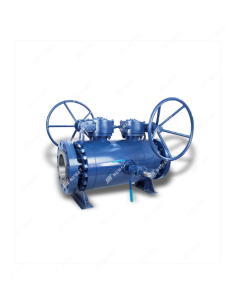

Η επιλογή μεταξύ floating ball και trunnion mounted κατασκευής γίνεται με βάση τη διάμετρο, την πίεση λειτουργίας, τη ροπή χειρισμού και τη συχνότητα κύκλων. Οι εκδόσεις trunnion mounted ενδείκνυνται για μεγαλύτερες διαμέτρους ή υψηλότερες κλάσεις πίεσης, ενώ οι compact manifold λύσεις μειώνουν το μήκος εγκατάστασης και τα πιθανά σημεία εξωτερικής διαρροής σε σχέση με διάταξη πολλαπλών ξεχωριστών βαλβίδων.

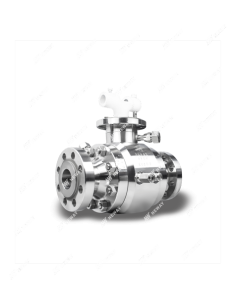

Στις διαθέσιμες διαμορφώσεις περιλαμβάνονται έδρες self-relieving για εκτόνωση πίεσης από την κοιλότητα της σφαίρας, διατάξεις DIB για συγκεκριμένη λογική στεγάνωσης upstream/downstream και secondary soft seats για πρόσθετη επιφάνεια στεγάνωσης. Τα σώματα μπορούν να επιλεγούν σε carbon steel, stainless steel ή alloy steel, ανάλογα με το ρευστό, τη θερμοκρασία, τη διάβρωση και τις απαιτήσεις συμβατότητας υλικών. Για εφαρμογές αγωγών προβλέπονται επίσης ειδικές κατασκευές για pig launching και pig receiving, με γεωμετρία διόδου κατάλληλη για τη διέλευση pig χωρίς περιορισμό της διατομής.

Κατά την τεχνική προδιαγραφή πρέπει να εξετάζονται η κλάση πίεσης ASME ή PN, ο τύπος σύνδεσης, η απαίτηση fire-safe ή anti-static, η δυνατότητα cavity relief, η πρόσβαση στη βαλβίδα bleed, η συντήρηση στεγανοποιήσεων άξονα και η αποδεκτή διαρροή εδρών σύμφωνα με το λειτουργικό σενάριο της εγκατάστασης.
