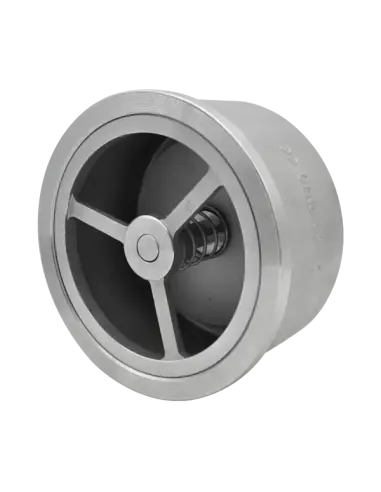

Βαλβίδα αντεπιστροφής Δίσκου-Ελατηρίου Brandoni τύπος W6

Brandoni W6 – βαλβίδα αντεπιστροφής δίσκου-ελατηρίου wafer

Η Brandoni W6 είναι βαλβίδα αντεπιστροφής δίσκου με ελατήριο, για εγκατάσταση μεταξύ φλαντζών. Η σειρά καλύπτει δύο βασικές εκδόσεις: W6.020 με σώμα χυτοσιδήρου και μαλακή έδρα για HVAC, επεξεργασία/διανομή νερού και αντλιοστάσια, και W6.626 από ανοξείδωτο CF8M με μεταλλική έδρα για χημικές εγκαταστάσεις, τρόφιμα και ατμό.

Τεχνικά χαρακτηριστικά

• Τύπος: disc wafer spring check valve
• Σύνδεση: μεταξύ φλαντζών
• Φλάντζες: PN6 / PN10 / PN16 / PN25 / PN40 και ANSI 150
• Face-to-face: EN 558 σειρά 49 / ISO 5752
• Τοποθέτηση: οριζόντια ή κατακόρυφη, με έλεγχο φοράς ροής
• Δοκιμή: EN 12266
• Design: EN 12516, EN 12334
• Σήμανση: EN 19

Υλικά και στεγάνωση

Η W6.020 έχει σώμα EN-GJL-250, δίσκο/στήριγμα από CF8M, ελατήριο AISI 316 και έδρα NBR. Θερμοκρασία λειτουργίας: -15 έως +100°C, με στιγμιαίο όριο +110°C.

Η W6.626 έχει σώμα, δίσκο και στήριγμα από ASTM A351 CF8M, ελατήριο AISI 316 και μεταλλική έδρα. Θερμοκρασία λειτουργίας: -25 έως +180°C στο data sheet, με pressure-temperature απομείωση.

Πίεση και υδραυλικά δεδομένα

Στην W6.626 η μέγιστη πίεση φθάνει έως 40 bar σε νερό και μη επικίνδυνα υγρά, με περιορισμούς ανά DN και κατηγορία ρευστού. Η ελάχιστη αντίθλιψη για στεγανότητα αναφέρεται ως 0,1 bar. Η πίεση ανοίγματος είναι περίπου 230–400 mmH₂O, ανά DN.

Εφαρμογές

Κατάλληλη για νερό, κυκλώματα θέρμανσης/ψύξης, αντλιοστάσια και γενικά βιομηχανικά υγρά. Η ανοξείδωτη W6.626 εξετάζεται για ατμό, τρόφιμα και χημικά ρευστά, με έλεγχο συμβατότητας CF8M και μεταλλικής έδρας.

Εγκατάσταση / συντήρηση

Η βαλβίδα πρέπει να τοποθετείται σε ευθύγραμμο τμήμα, μακριά από αντλίες, γωνίες και σημεία στροβιλισμού. Σε κατακόρυφη εγκατάσταση με καθοδική ροή το ελατήριο δεν εγγυάται το κλείσιμο του δίσκου. Δεν προβλέπεται τακτική συντήρηση, αλλά πριν από αποσυναρμολόγηση απαιτείται αποπίεση, ψύξη και αποστράγγιση.
