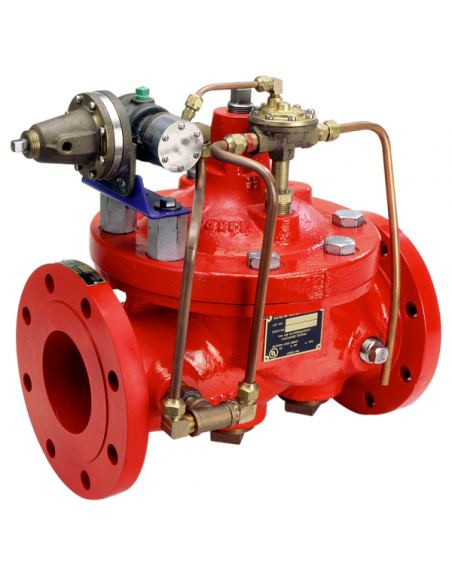

Βαλβίδα Καταιονισμού Cla-Val με πνευματικό έλεγχο τύπος 414-01

Cla-Val 414-01 Pneumatically Operated Deluge Valve

Η Cla-Val 414-01 είναι πνευματικά ελεγχόμενη deluge valve με manual reset, για on/off έλεγχο σε δίκτυα πυροπροστασίας γλυκού νερού ή θαλασσινού νερού. Η εντολή από απομακρυσμένη πίεση ελέγχου ανοίγει ή κλείνει μικρή auxiliary valve επάνω στο κάλυμμα της κύριας βαλβίδας, η οποία στη συνέχεια ελέγχει τη θέση της κύριας 100G/2100G Hytrol.

Τεχνικά χαρακτηριστικά

• Κύρια βαλβίδα: 100G / 2100G Hytrol.
• Auxiliary valve: 100-01 Hytrol.
• Pilot control: CDHS-3C-A2-3 differential control.
• Strainer: X46A Flow Clean Strainer.
• Restriction assembly: X58C.
• Διατάξεις: globe ή angle.
• Μεγέθη: 3” έως 10”, φλαντζωτή σύνδεση.
• Φλάντζες: ANSI B16.1 125 / 250.
• Πίεση λειτουργίας: 125 class έως 175 psi, 250 class έως 300 psi.
• Θερμοκρασία νερού: έως 180 °F.
• Υλικά σώματος: ASTM A536 ductile iron, ASTM A216 WCB cast steel, ASTM B61 naval bronze, ASTM B148 nickel aluminium bronze, ASTM A743 CF8M stainless steel ή super duplex.
• Trim: bronze ASTM B61 ή Monel.
• Pilot system: cast bronze με Monel trim, σωληνάκια και ρακόρ 316 SS.

Λειτουργία

Όταν η πίεση ανίχνευσης πέσει στο set pressure, ο snap-action pilot ανοίγει και εκτονώνει την πίεση από το κάλυμμα της κύριας βαλβίδας. Η deluge valve ανοίγει και παραμένει ανοικτή μέχρι να γίνει τοπικό manual reset του pilot για επαναφορά σε κλειστή θέση.

Εφαρμογές

Χρησιμοποιείται σε deluge και foam-water συστήματα όπου η ενεργοποίηση γίνεται μέσω πνευματικής ή υδραυλικής γραμμής ελέγχου, χωρίς solenoid στο σημείο της βαλβίδας. Για seawater service η τεκμηρίωση απαιτεί χρήση κύριας βαλβίδας 100GS / 2100GS.

Συντήρηση και επιλογή

Το X46 strainer προστατεύει το pilot κύκλωμα από σωματίδια άνω των 0,015” και πρέπει να ελέγχεται για φράξιμο, διάβρωση ή φθορά. Κατά την παραγγελία δηλώνονται catalog number 414-01, διάσταση, globe ή angle pattern, pressure class, τύπος σύνδεσης, trim material, adjustment range και τυχόν options.
