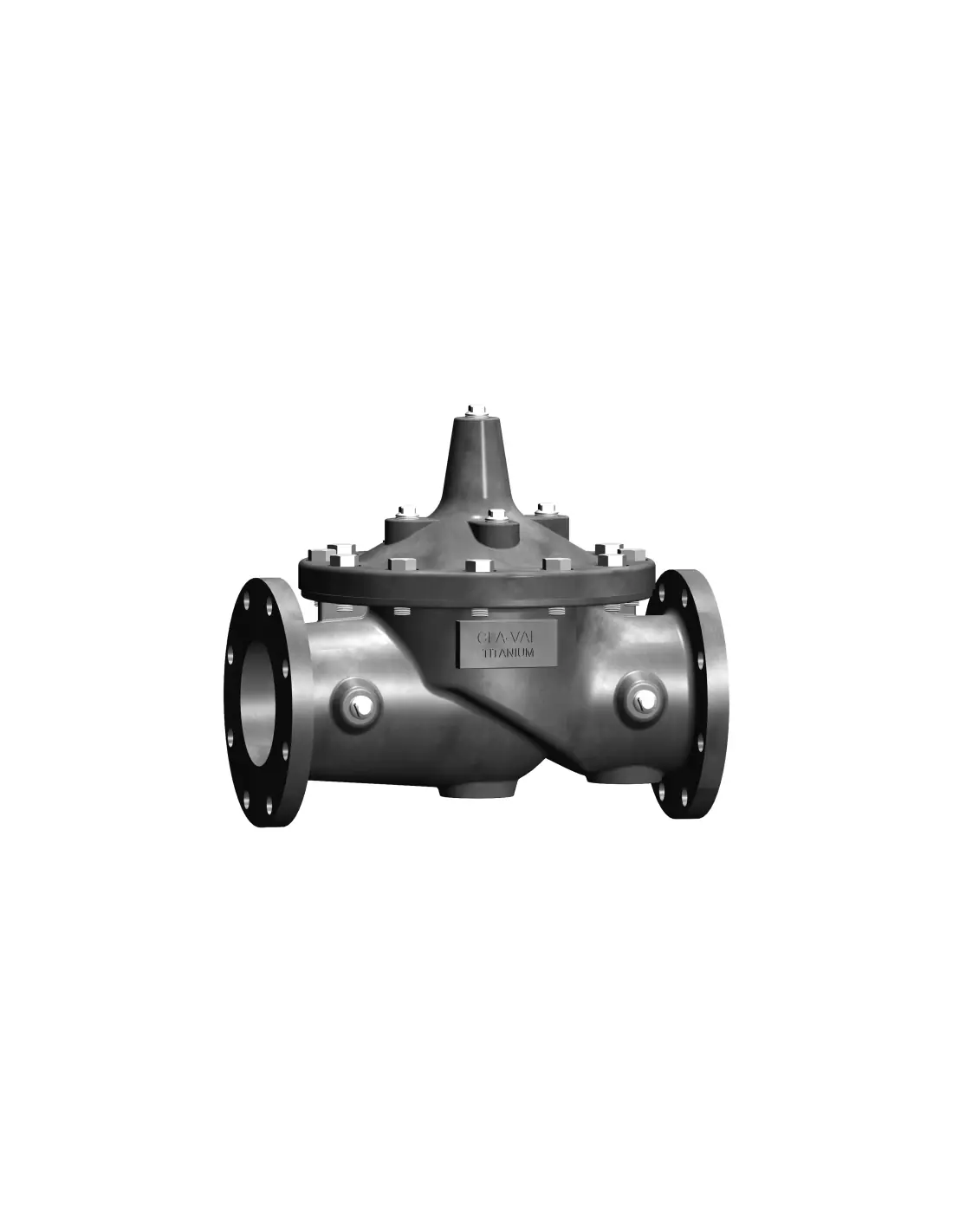

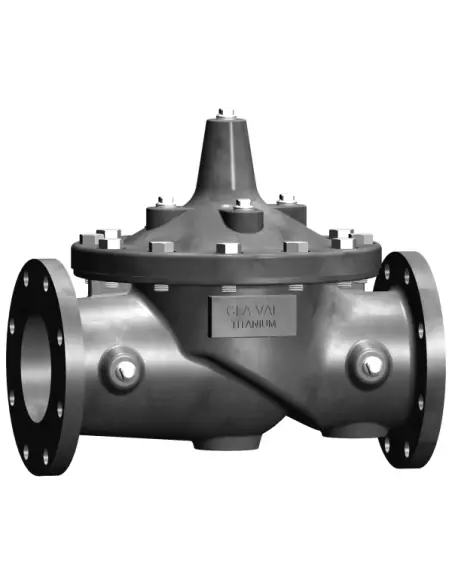

Βαλβίδα Καταιονισμού τιτανίου Cla-Val τύπος 100GS

Cla-Val Ti 100GS Deluge Valve τιτανίου

Η Cla-Val Ti 100GS είναι υδραυλικά λειτουργούμενη βαλβίδα καταιονισμού με διάφραγμα, για Deluge, Pre-Action και Foam-Water sprinkler systems. Η έκδοση τιτανίου αφορά εφαρμογές με θαλασσινό νερό, χλώριο ή άλλα διαβρωτικά μέσα, όπου η επιλογή υλικού είναι κρίσιμη για το pilot circuit και την κύρια βαλβίδα.

Τεχνικά χαρακτηριστικά

• Τύπος: hydraulically operated, diaphragm-actuated deluge valve.
• Διάταξη: globe pattern.
• Μεγέθη: 3”, 4”, 6”.
• Συνδέσεις: ISO 7005-2 PN 10/16 ή ANSI B16.42 Class 150 φλαντζωτή.
• Μέγιστη πίεση: 26 bar.
• Θερμοκρασία νερού: έως 180 °F.
• Σώμα και κάλυμμα: Titanium ASTM B367 Grade C2.
• Standard trim: Titanium ASTM B367 Grade C2.
• Διάφραγμα και δίσκος: Buna-N.
• Πιστοποιήσεις: UL / ULC Listed, ABS Approved.

Λειτουργία

Η βαλβίδα διατηρείται κλειστή μέσω πίεσης νερού στον θάλαμο καλύμματος, ελεγχόμενης από pilot control system. Όταν το σύστημα ανίχνευσης πυρκαγιάς δώσει σήμα στο pilot, η πίεση εκτονώνεται, η κύρια βαλβίδα ανοίγει και το νερό τροφοδοτεί τις σωληνώσεις καταιονισμού.

Υδραυλικός υπολογισμός

Για hydraulically calculated systems, το ισοδύναμο μήκος τριβών αναφέρεται ως 42 ft σωλήνα για 3”, 92 ft για 4” και 116 ft για 6”. Τα Cv είναι 115, 200 και 440 αντίστοιχα για 3”, 4” και 6”.

Εφαρμογές

Χρήση σε offshore πλατφόρμες, FPSO, marine fire mains, λιμενικές εγκαταστάσεις, χημικές μονάδες και βιομηχανικά deluge συστήματα με seawater ή chlorinated water. Η επιλογή τιτανίου εξετάζεται όταν οι συνήθεις επιλογές ductile iron, bronze, stainless steel ή super duplex δεν καλύπτουν τις απαιτήσεις διάβρωσης ή βάρους εγκατάστασης.

FAQ

Τι δηλώνεται στην παραγγελία;
Catalog No. Ti 100GS, διάσταση, pressure class και υλικό εσωτερικών μερών.

Είναι ίδια με την 100GS / 2100GS;
Όχι. Η Ti 100GS είναι ειδική έκδοση με σώμα, κάλυμμα και standard trim από Titanium ASTM B367 Grade C2.
