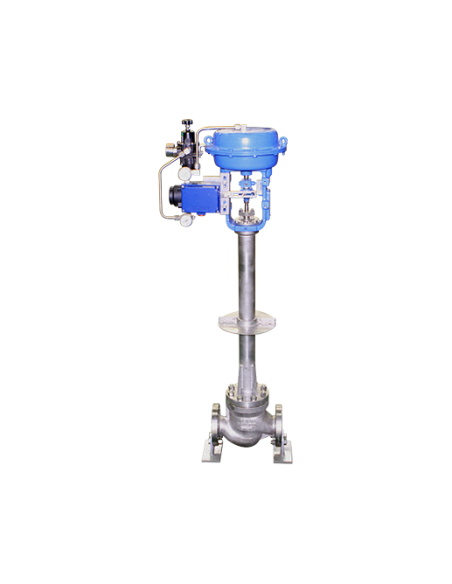

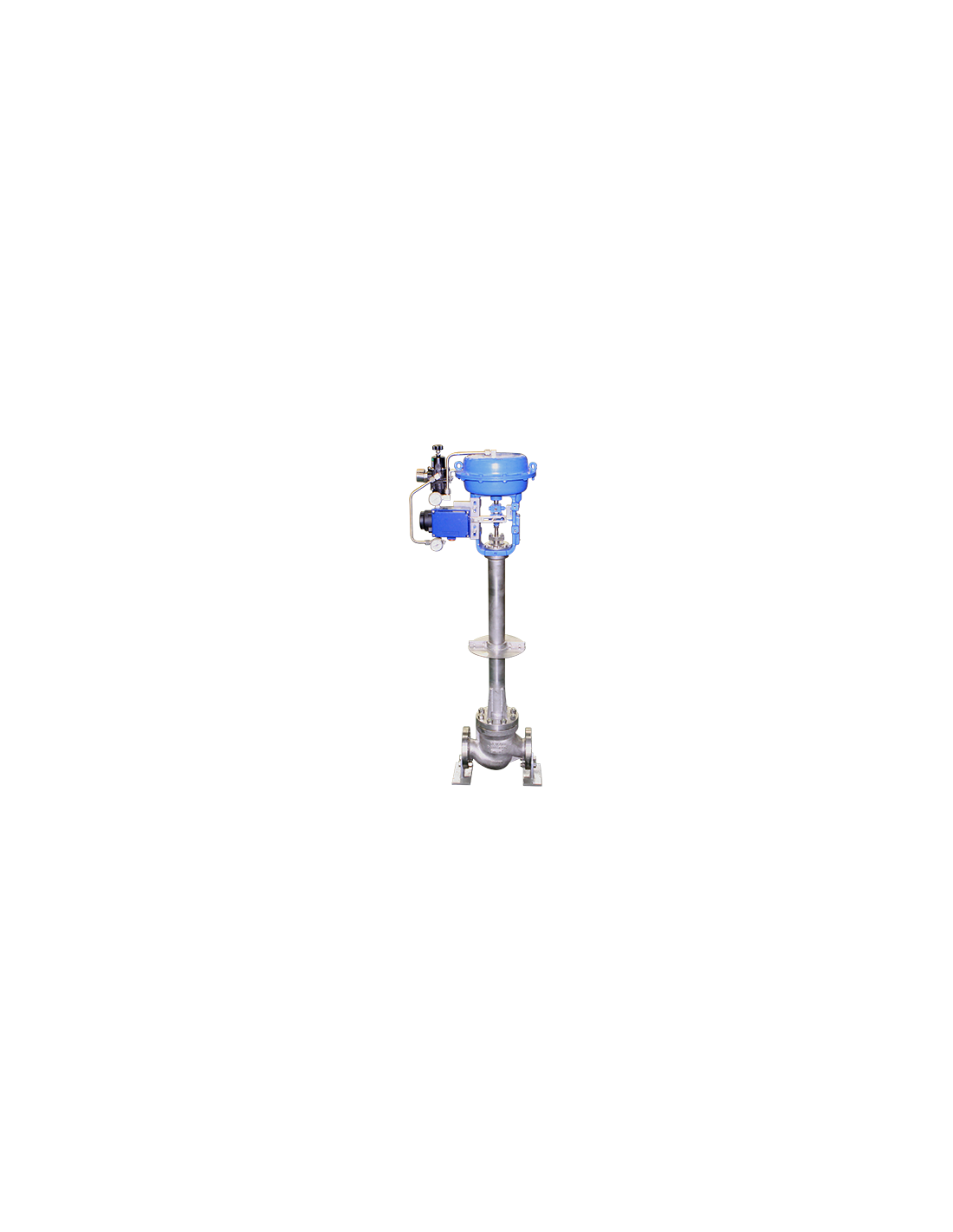

Η Neway cryogenic control valve είναι βαλβίδα ελέγχου για LNG, βιομηχανικά αέρια και χαμηλοθερμοκρασιακά ρευστά, όπου η διαστασιολόγηση πρέπει να λαμβάνει υπόψη συστολές υλικών, stem icing, εκτόνωση ρευστού και σταθερότητα trim σε χαμηλές θερμοκρασίες. Η σελίδα προϊόντος αναφέρει περιοχή 3/4"–12" / DN20–DN300, ASME Class 150–2500 / PN16–PN420, σώμα από stainless steel και συνδέσεις RF, BW, RTJ.
Σε cryogenic service η βαλβίδα επιλέγεται με extension ή low-temperature bonnet, ώστε το packing να παραμένει εκτός της ψυχρής ζώνης και να περιορίζεται η συμπύκνωση/πάγος γύρω από τον άξονα. Στο τεχνικό φυλλάδιο Neway οι straight-travel control valves αναφέρονται με bonnet τύπου standard, extension και low temperature, θερμοκρασιακή περιοχή έως -196°C και σχεδιασμό κατά IEC 60534.
Τυπικές χρήσεις:
Στο brochure αναφέρεται εφαρμογή LNG με θερμοκρασία -160°C και πίεση εισόδου 2–3 MPa.
Η επιλογή trim γίνεται από Cv/Kv, P1/P2, flashing risk και επιτρεπτή διαρροή. Για τις σχετικές Neway control valves αναφέρονται χαρακτηριστικές equal percentage, linear, quick open, rangeability 50:1 και leakage classes FCI 70-2 Class IV, V, VI με soft seat όπου επιτρέπεται από θερμοκρασία και μέσο.
Η ενεργοποίηση μπορεί να γίνει με PDL pneumatic diaphragm actuator, PCL cylinder actuator ή ηλεκτρικό actuator. Η fail-safe θέση πρέπει να καθορίζεται από το process hazard analysis, ειδικά σε LNG isolation, vent ή pressure control duty.
Τι πρέπει να δοθεί για επιλογή;
Μέσο, παροχή, P1/P2, θερμοκρασία, Cv/Kv, vapor pressure, leakage class, σύνδεση, fail position και απαίτηση low-temperature testing.
Πότε απαιτείται extended bonnet;
Όταν η θερμοκρασία του μέσου μπορεί να παγώσει ή να σκληρύνει το packing στην κανονική θέση λειτουργίας.
Size：3/4"~12"(DN20~DN300)
Pressure Rating: ASME CLASS 150~2500（PN16~PN420)
Body Materials: Stainless Steel
End connection: RF. BW. RTJ
Operation: PDL series pneumatic diaphram actuator, PCL series cylinder actuator, Electric actuator
