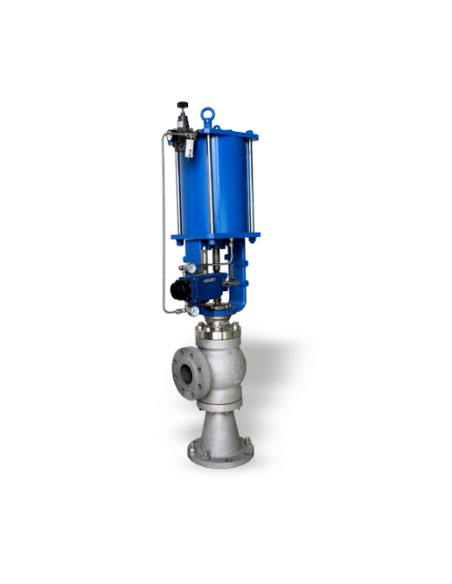

Η Neway CAB Abrasion / Erosion Resistance Angle Control Valve είναι αναλογική βαλβίδα γωνιακού σώματος για throttling service σε ρευστά με στερεά σωματίδια, flashing ή αυξημένη ταχύτητα στην έξοδο. Η γωνιακή γεωμετρία μειώνει την αλλαγή κατεύθυνσης στη σωλήνωση και επιτρέπει καλύτερη διαχείριση φθοράς στο downstream τμήμα.
Η σελίδα προϊόντος αναφέρει 1"–12" / DN25–DN300, ενώ το Neway brochure για CAB δίνει 2"–12"· η διαθέσιμη διάμετρος πρέπει να επιβεβαιώνεται ανά project. Το pressure rating είναι ASME Class 150–1500 / PN16–PN260. Τα σώματα διατίθενται σε carbon steel, stainless steel, alloy steel και duplex stainless steel.
Η CAB χρησιμοποιεί angle body, Venturi seat και trim από stainless steel, alloy steel ή duplex stainless steel. Το Venturi seat μειώνει την τοπική ταχύτητα και την άμεση πρόσκρουση στην έδρα, στοιχείο κρίσιμο σε λάσπες, slurry, coal chemical service και γραμμές με flashing.
Διατίθενται χαρακτηριστικές equal percentage, linear και quick open, με rangeability 50:1. Η θερμοκρασιακή περιοχή του brochure είναι -196°C έως +538°C, με standard ή extension bonnet. Οι συνδέσεις περιλαμβάνουν FF, RF, RTJ και LF.
Η διαρροή έδρας καθορίζεται κατά FCI 70-2 Class IV ή V. Η επιλογή Class V απαιτεί έλεγχο trim, Δp και καθαρότητας ρευστού. Η βαλβίδα μπορεί να συνδυαστεί με PDL pneumatic actuator, PCL cylinder actuator ή ηλεκτρικό actuator τύπου AUMA / ROTORK.
Πότε επιλέγεται CAB αντί για straight globe;
Όταν το κύριο πρόβλημα είναι erosion, flashing ή στερεά σωματίδια που φθείρουν έδρα, πώμα και outlet.
Τι στοιχεία χρειάζονται για διαστασιολόγηση;
Μέσο, ποσοστό στερεών, παροχή, P1/P2, θερμοκρασία, Cv/Kv, vapor pressure, leakage class, υλικά trim, actuator thrust και fail-safe θέση.
Size:1"~12"(DN25~DN300）
Pressure Rating: ASME CLASS 150~1500 (PN16-260)
Body material: Carbon steel, Stainless steel, Alloy steel, Duplex stainless steel
Operation: PDL series pneumatic actuator, PCL series cylinder actuator, Electric actuator
