Αναλογική βαλβίδα Bellino γωνιακή

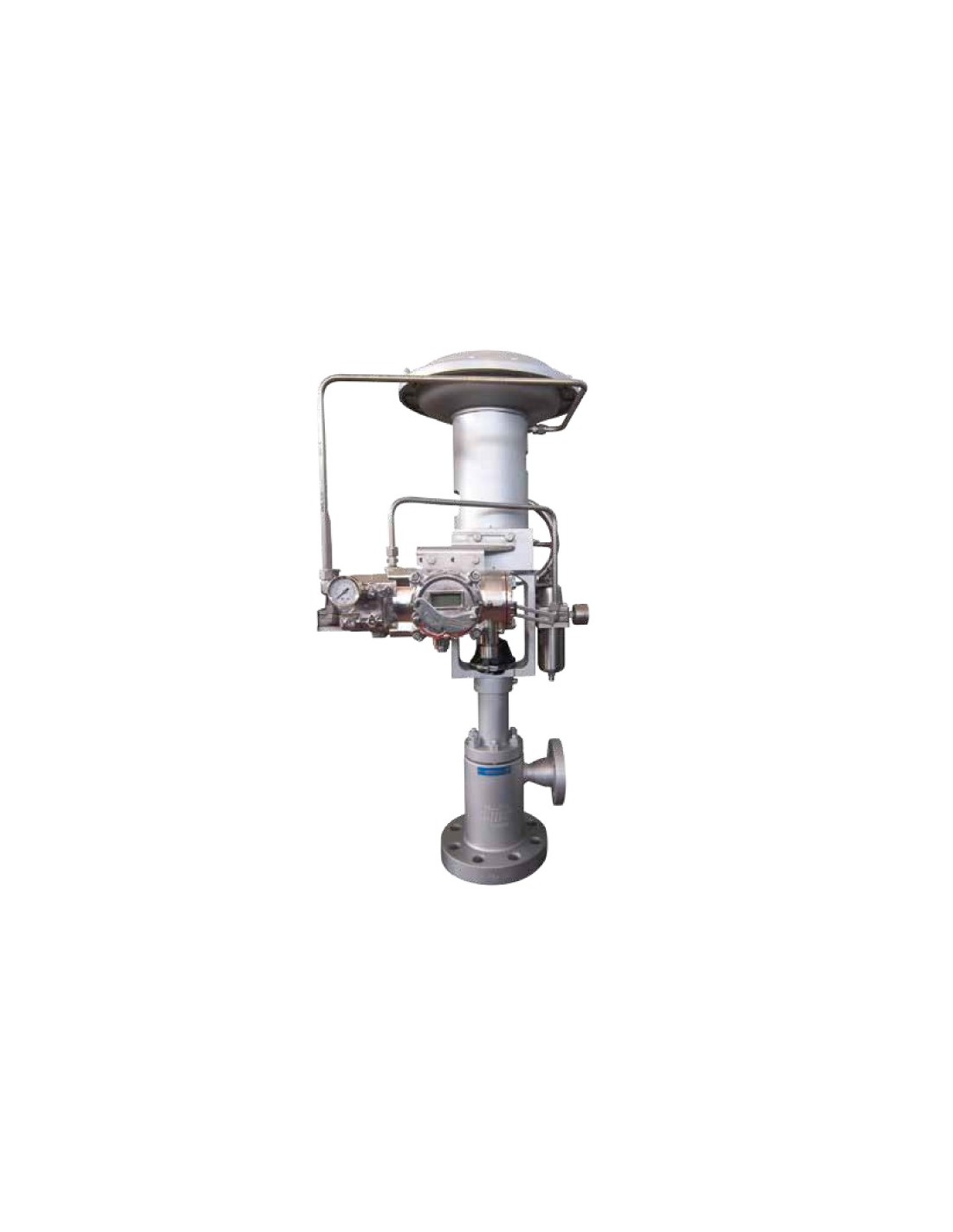

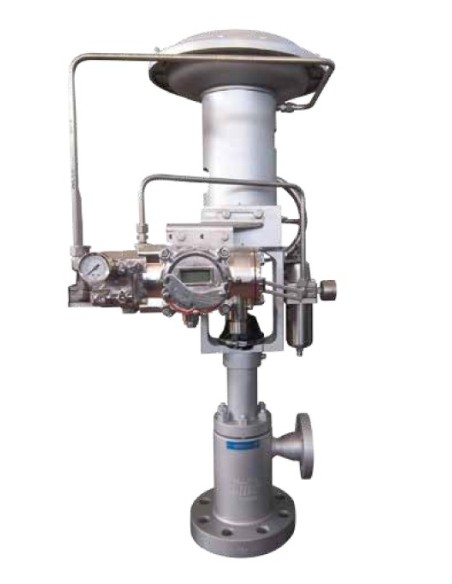

Bellino Angle Type – γωνιακή αναλογική βαλβίδα ελέγχου

Η Bellino Angle Type είναι γωνιακή control valve για αυτόματο έλεγχο παροχής υγρών ή αερίων, όταν η σωλήνωση απαιτεί αλλαγή κατεύθυνσης 90° και ταυτόχρονα throttling στο ίδιο σώμα βαλβίδας. Χρησιμοποιείται σε βρόχους πίεσης, στάθμης, παροχής ή θερμοκρασίας ως final control element.

Κατασκευή και trim

Οι γωνιακές Bellino διατίθενται με τα ίδια υλικά και trim των straight control valves, όπως GVPC contoured trim, GVCH cage trim και GVLN low-noise trim. Η επιλογή trim γίνεται βάσει Cv, Δp, κατάστασης ρευστού, cavitation/flashing, θορύβου και απαιτούμενης διαρροής έδρας.

Διαστάσεις και συνδέσεις

Στο τεχνικό catalog εμφανίζονται γωνιακές εκδόσεις από NPS 1 έως NPS 16 / DN25 έως DN400, με πίνακες για ANSI 150, ANSI 300 και ANSI 600, συνδέσεις RF/RJ και διαστασιολόγηση κατά ANSI/ISA 75.08.08 έως 8" και ASME B16.10 για 10"–16".

Τυπικές εφαρμογές

• εκτόνωση υγρών με υψηλό Δp
• γραμμές ατμού, συμπυκνωμάτων και boiler feedwater
• gas pressure let-down
• heater drains και blowdown service
• εγκαταστάσεις όπου η βαλβίδα λειτουργεί και ως γωνιακό εξάρτημα σωλήνωσης

Η γωνιακή γεωμετρία μειώνει τα πρόσθετα εξαρτήματα σωλήνωσης, αλλά απαιτεί έλεγχο ταχυτήτων εξόδου, erosion και μηχανικών φορτίων στα ακροφύσια.

Στεγανότητα και πρότυπα

Η διαρροή έδρας καθορίζεται κατά ANSI/FCI 70-2. Η Bellino αναφέρει διαθέσιμες κλάσεις IV, V και VI, με metal-to-metal seating για Class IV/V και resilient seat για Class VI. Για γενικό σχεδιασμό βαλβίδων αναφέρονται ASME B16.34, API 6A, API 600 και ASME BPVC όπου εφαρμόζονται.

Ενεργοποίηση

Συνδυάζεται με πνευματικό spring-diaphragm actuator, positioner, I/P, filter regulator, solenoid, booster και limit switches. Η fail θέση επιλέγεται σύμφωνα με τη λειτουργία διεργασίας και τη διαφορική πίεση.

FAQ

Πότε επιλέγεται γωνιακή αντί straight globe;
Όταν απαιτείται αλλαγή ροής 90°, υψηλό Δp ή καλύτερη διαχείριση erosion/flashing στην έξοδο.

Στοιχεία επιλογής: μέσο, Cv, P1/P2, θερμοκρασία, vapor pressure, Δp, leakage class, trim type, υλικά και actuator thrust.
