Σφαιρικός κρουνός IVR τύπος 45/46/47/52

Σφαιρικός κρουνός IVR τύπος 45/46/47/52

Ορειχάλκινος σφαιρικός κρουνός πλήρους διατομής για απομόνωση ροής σε υδροθερμικά δίκτυα, πεπιεσμένο αέρα και υγρά Class 1 σύμφωνα με PED 2014/68/EU. Οι τύποι 45/46/47/52 διαφοροποιούνται κυρίως ως προς τα άκρα σύνδεσης.

Κατασκευή

  • Σώμα: ορείχαλκος CW617N
  • Έδρα: PTFE
  • Σύνδεση: σπείρωμα ISO 228-1
  • Τυποποίηση: DIN
  • Ονομαστική πίεση: PN 25, PN 32 ή PN 50, ανά έκδοση
  • Σχεδιασμός: full bore για μικρή απώλεια φορτίου

Παραλλαγές σύνδεσης

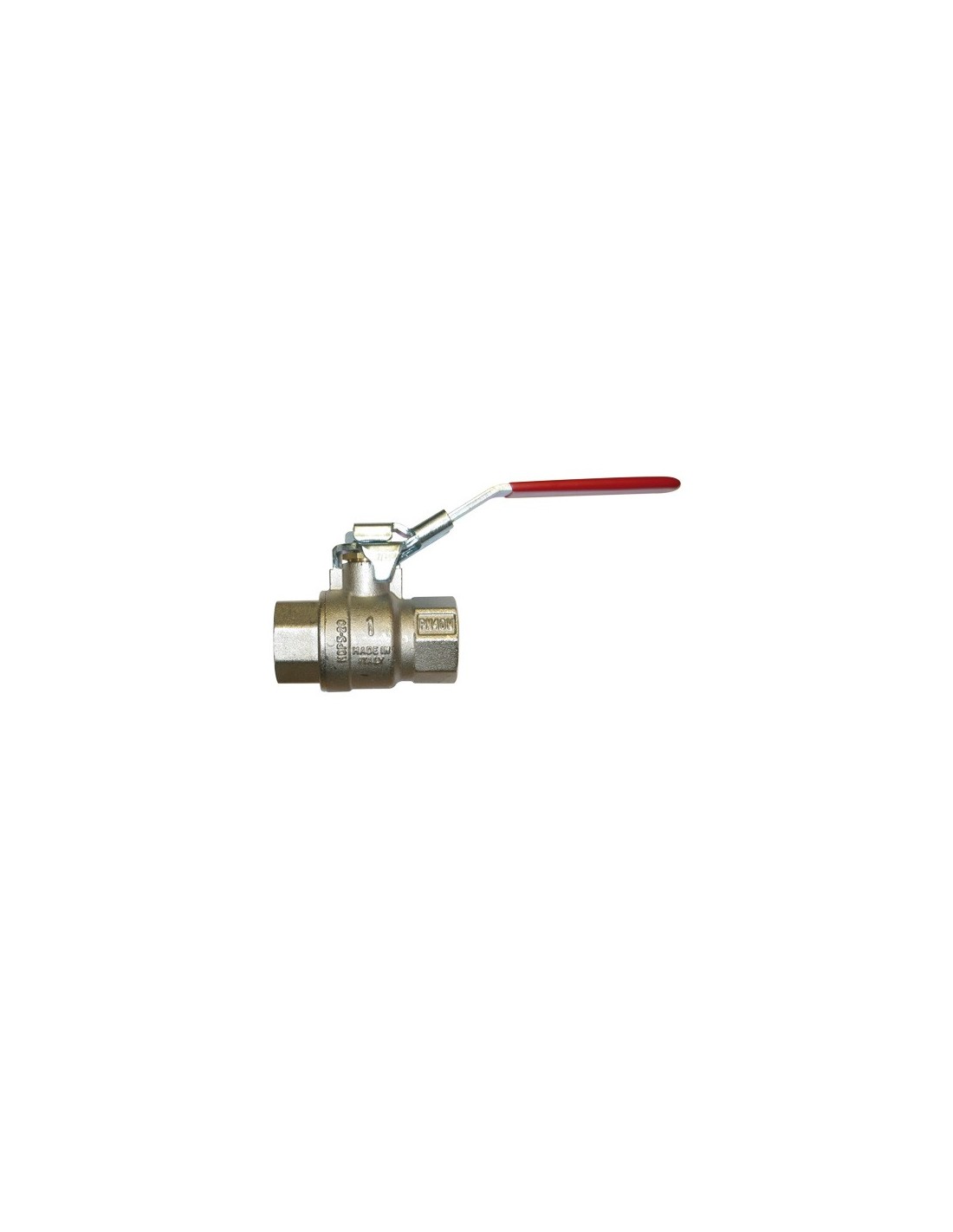

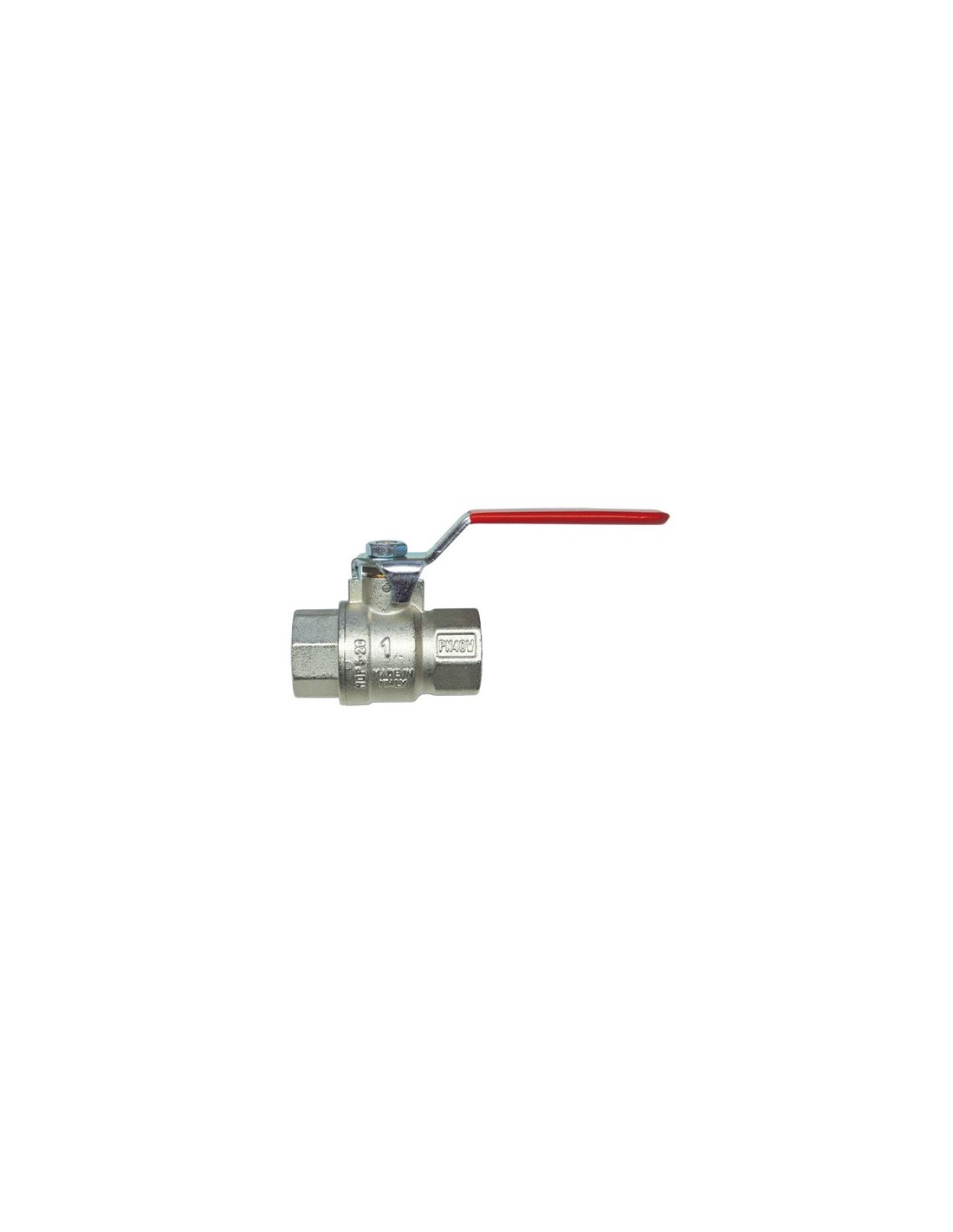

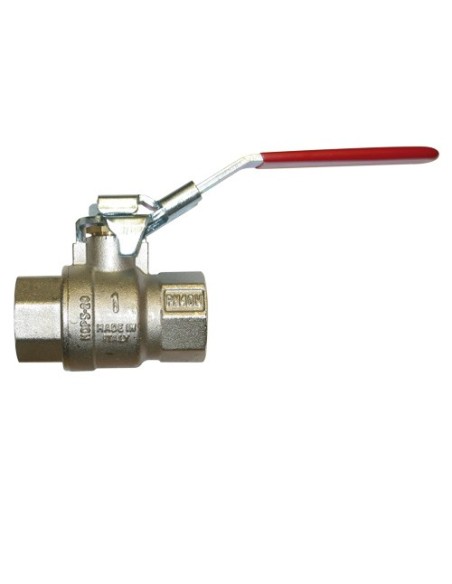

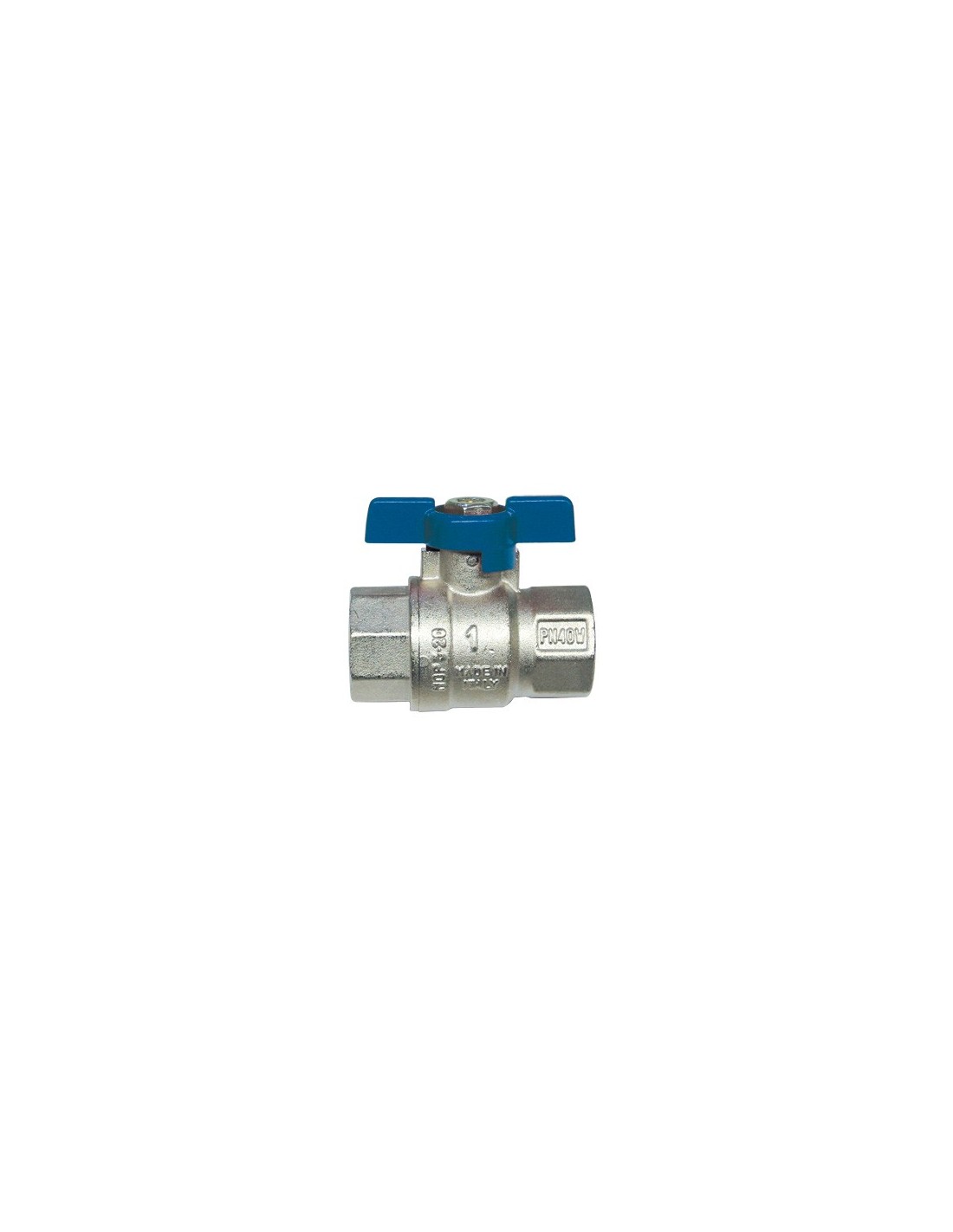

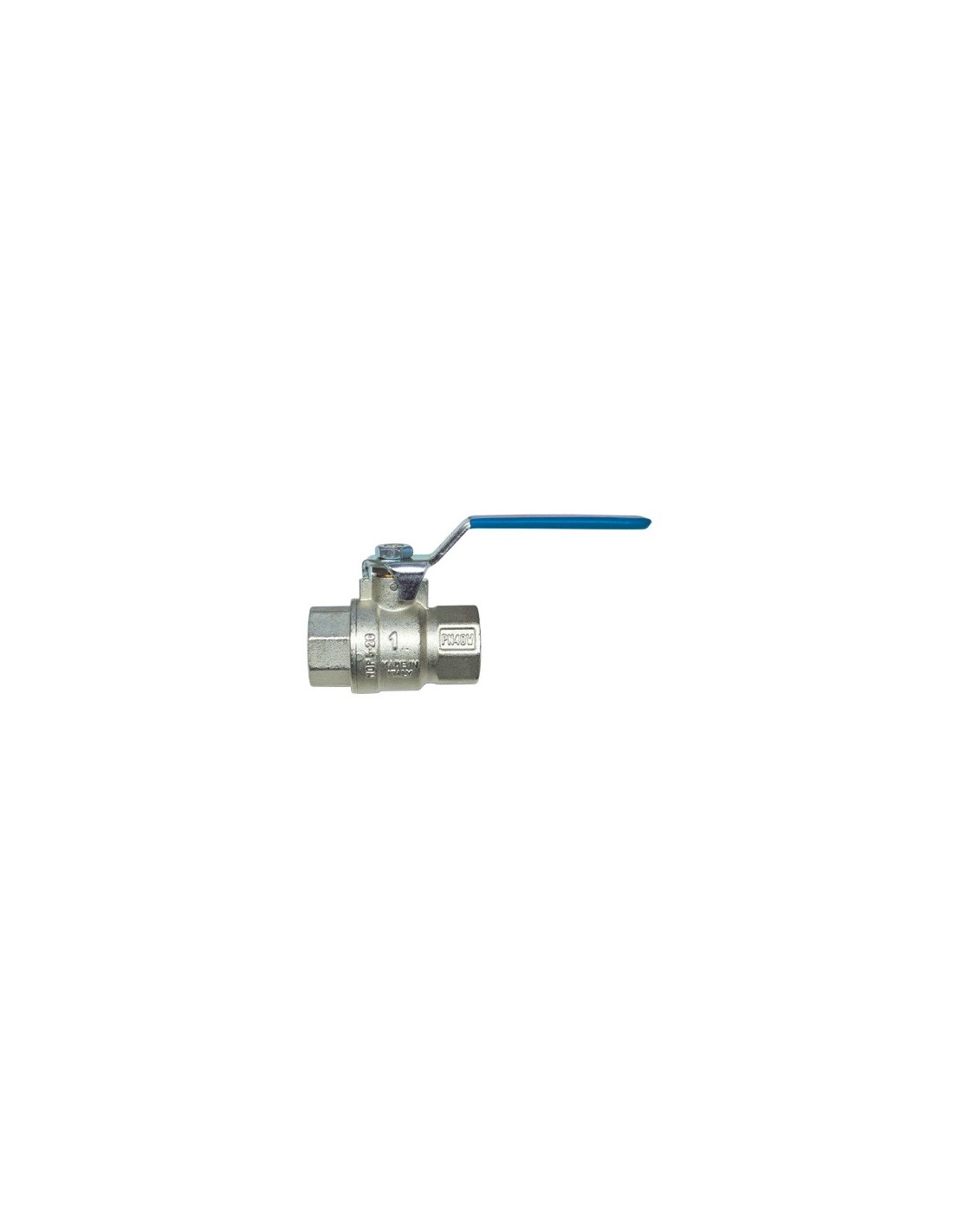

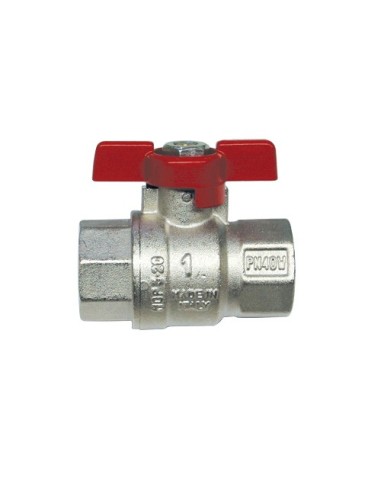

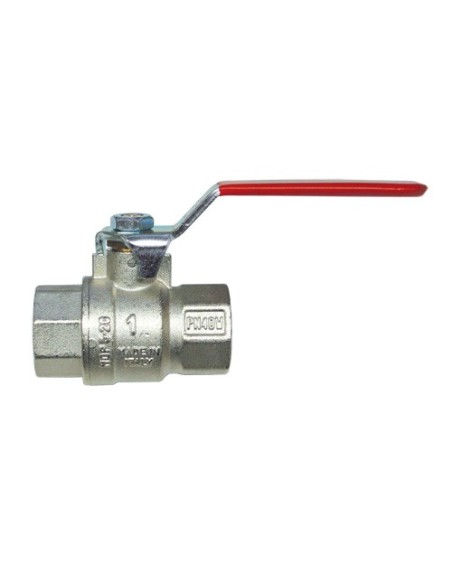

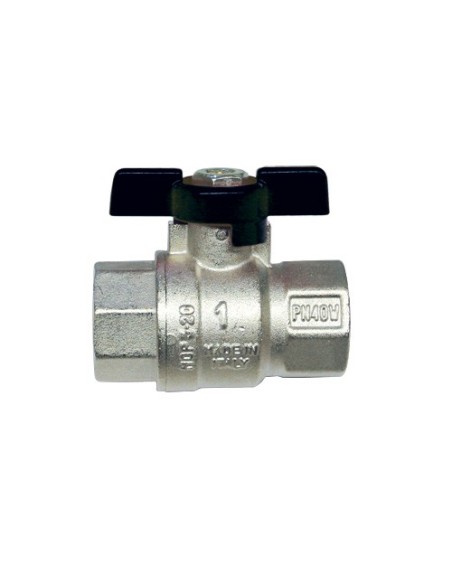

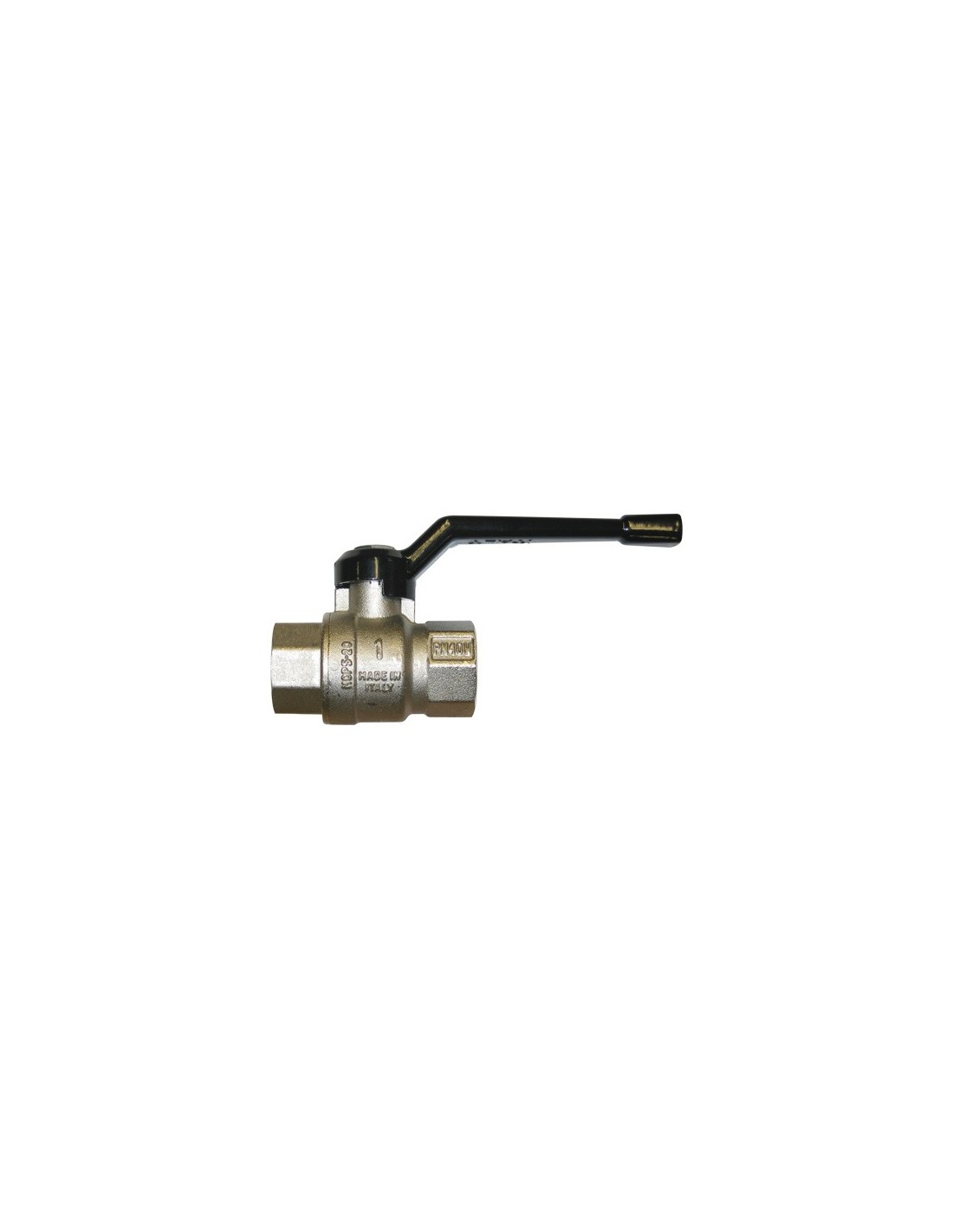

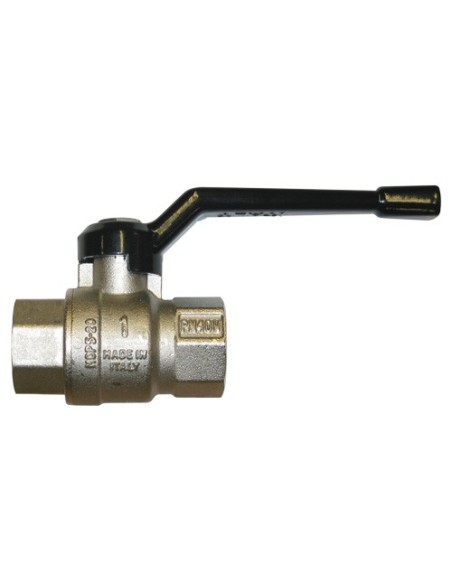

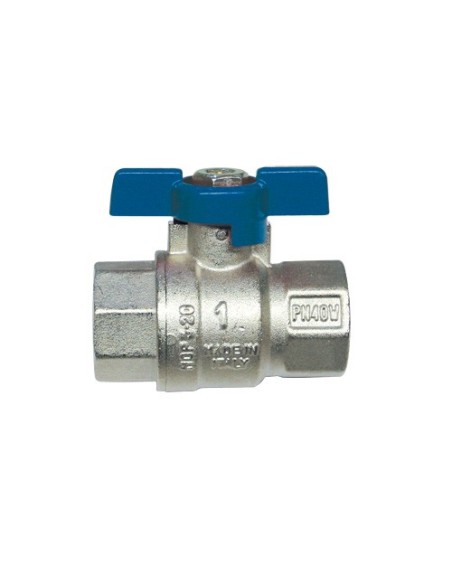

  • IVR 45: θηλυκό / θηλυκό

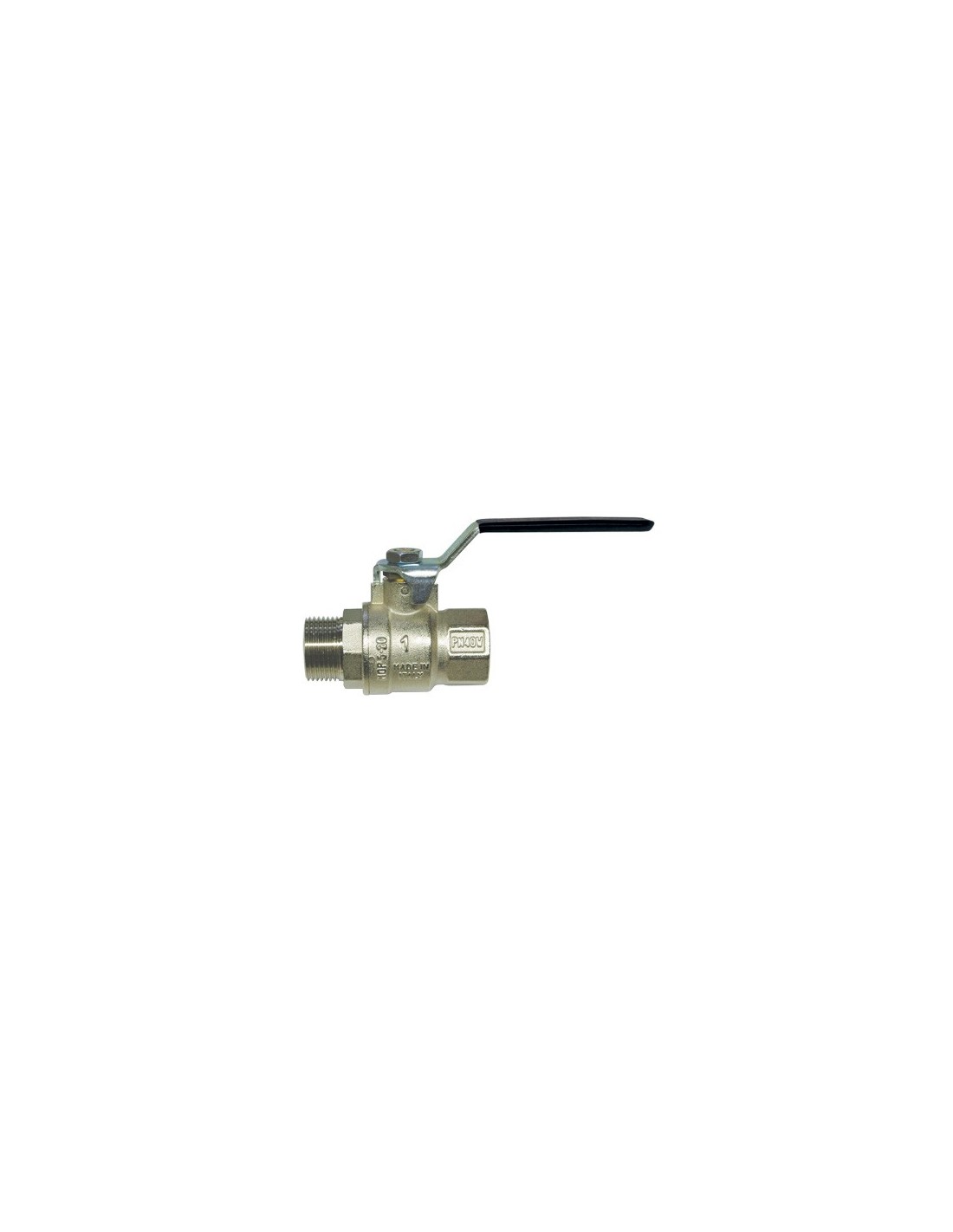

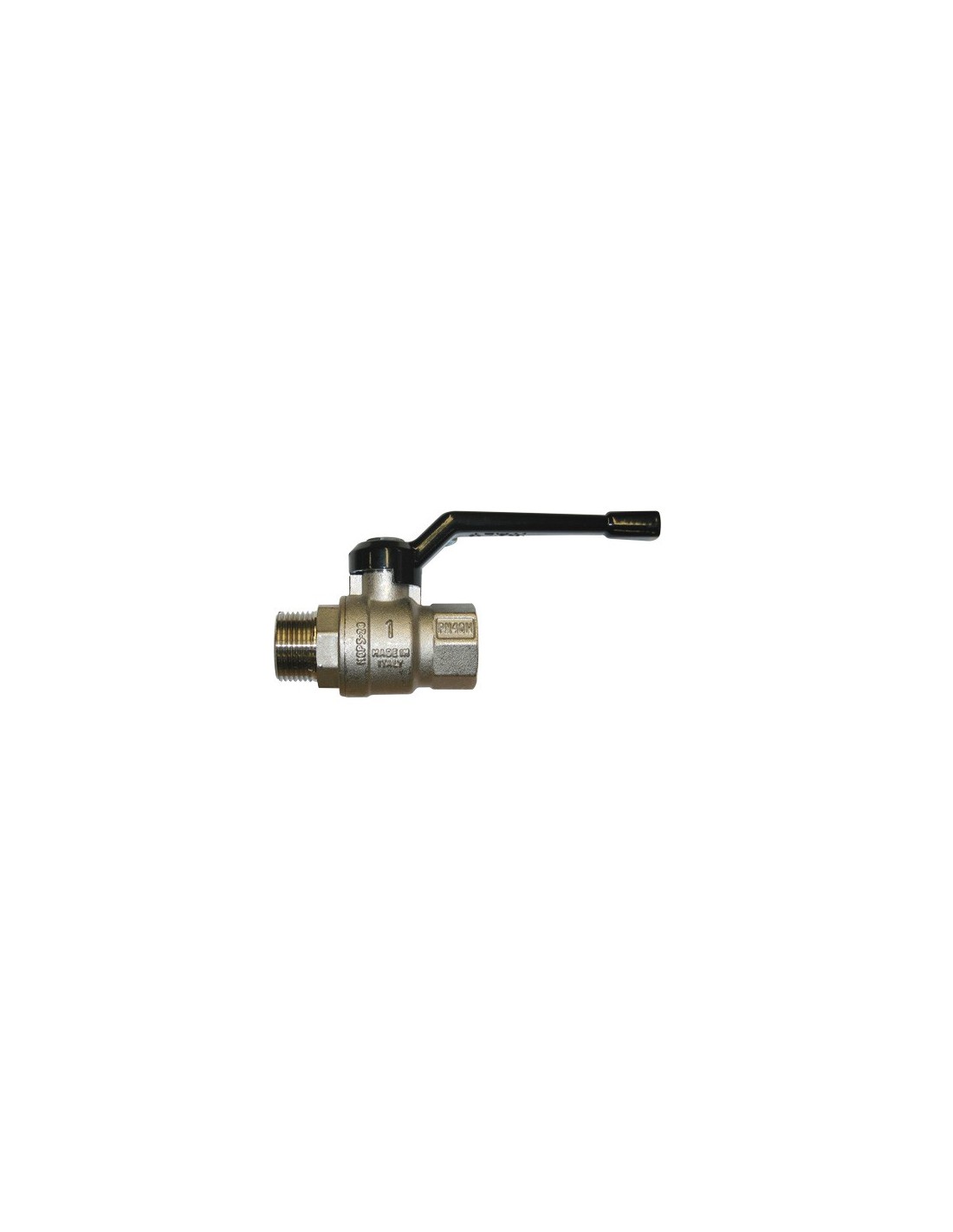

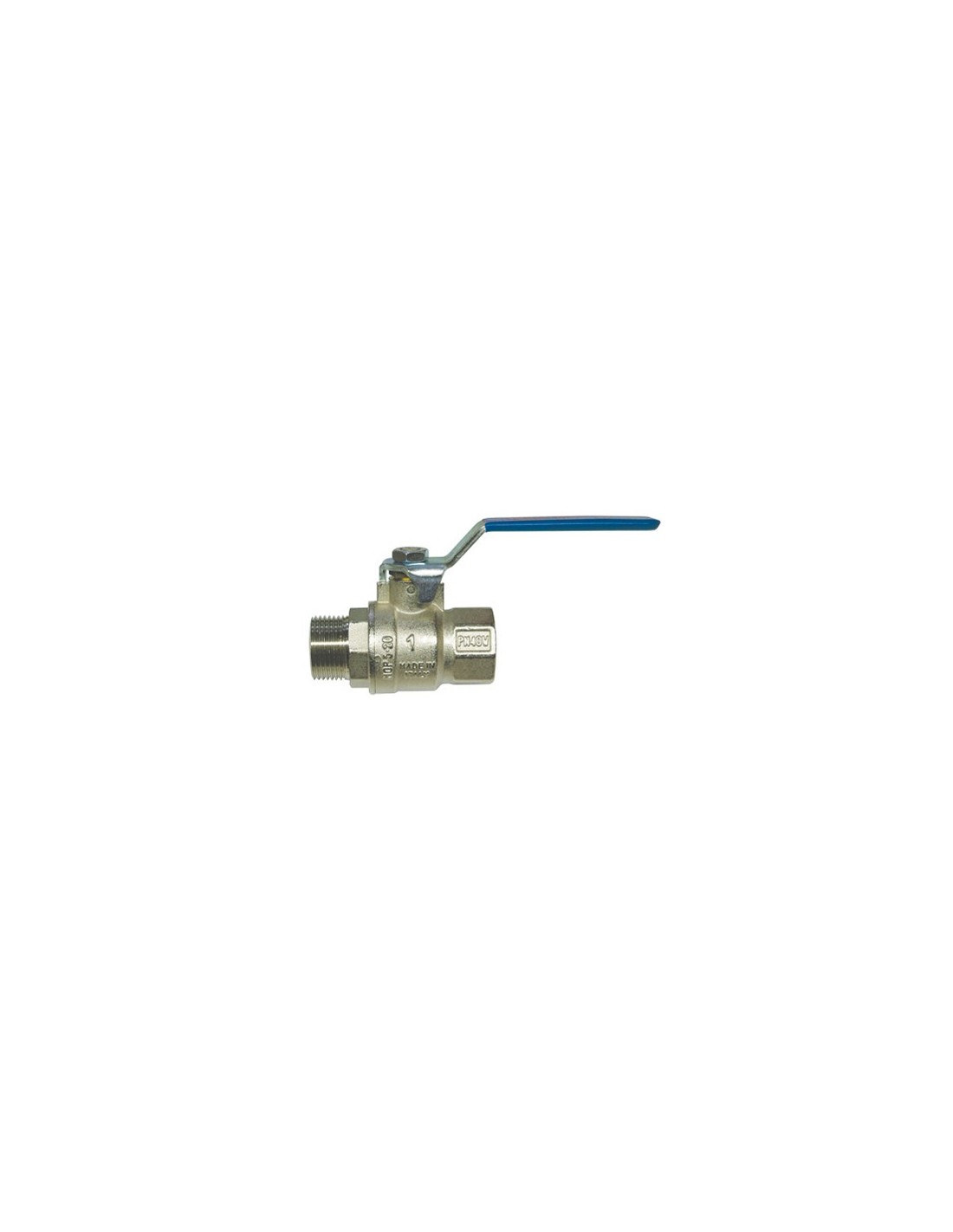

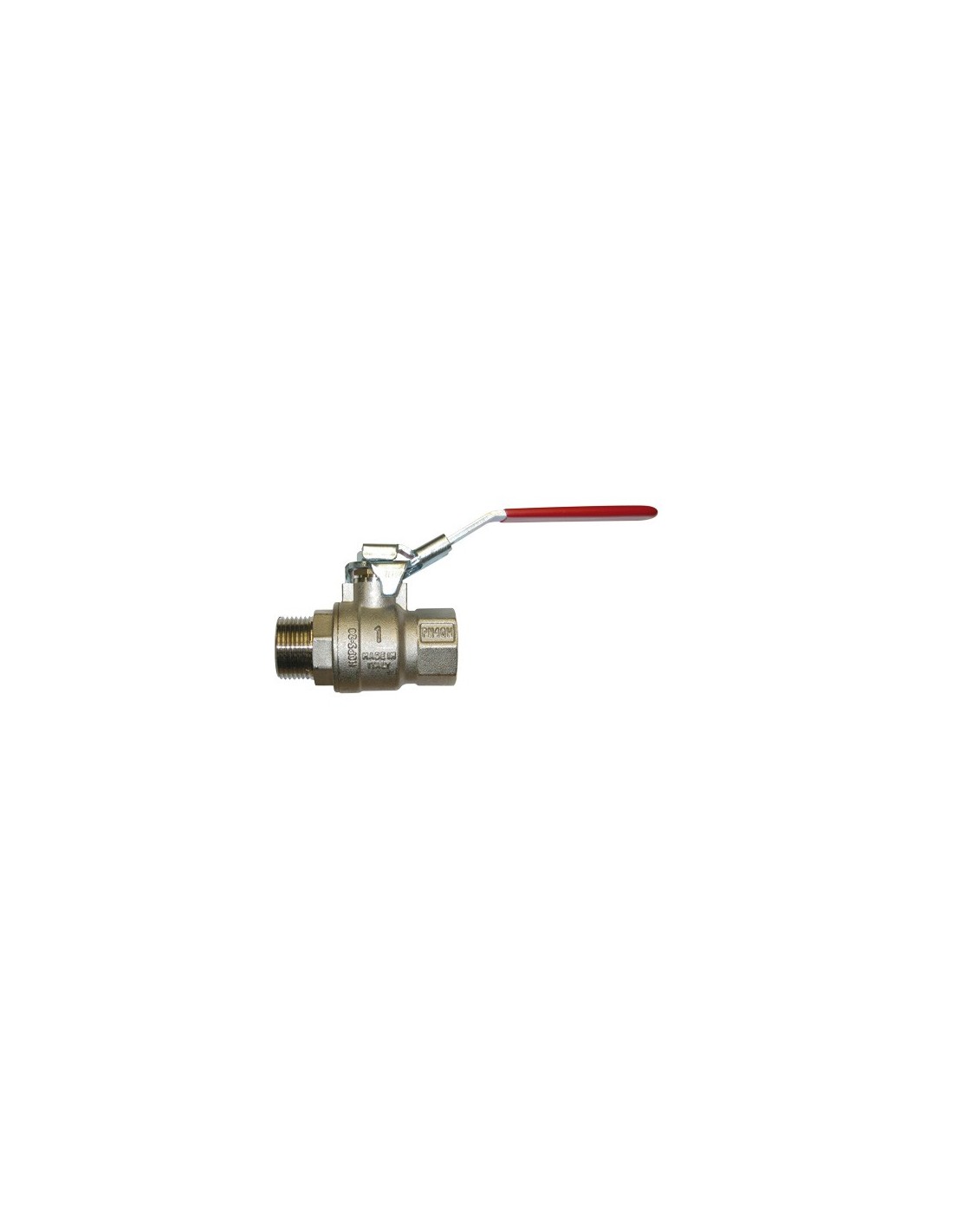

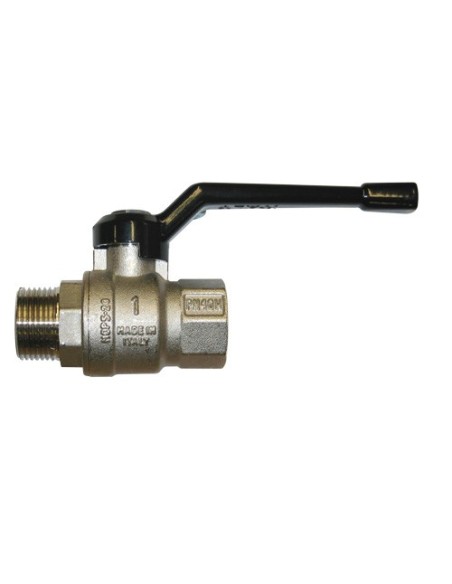

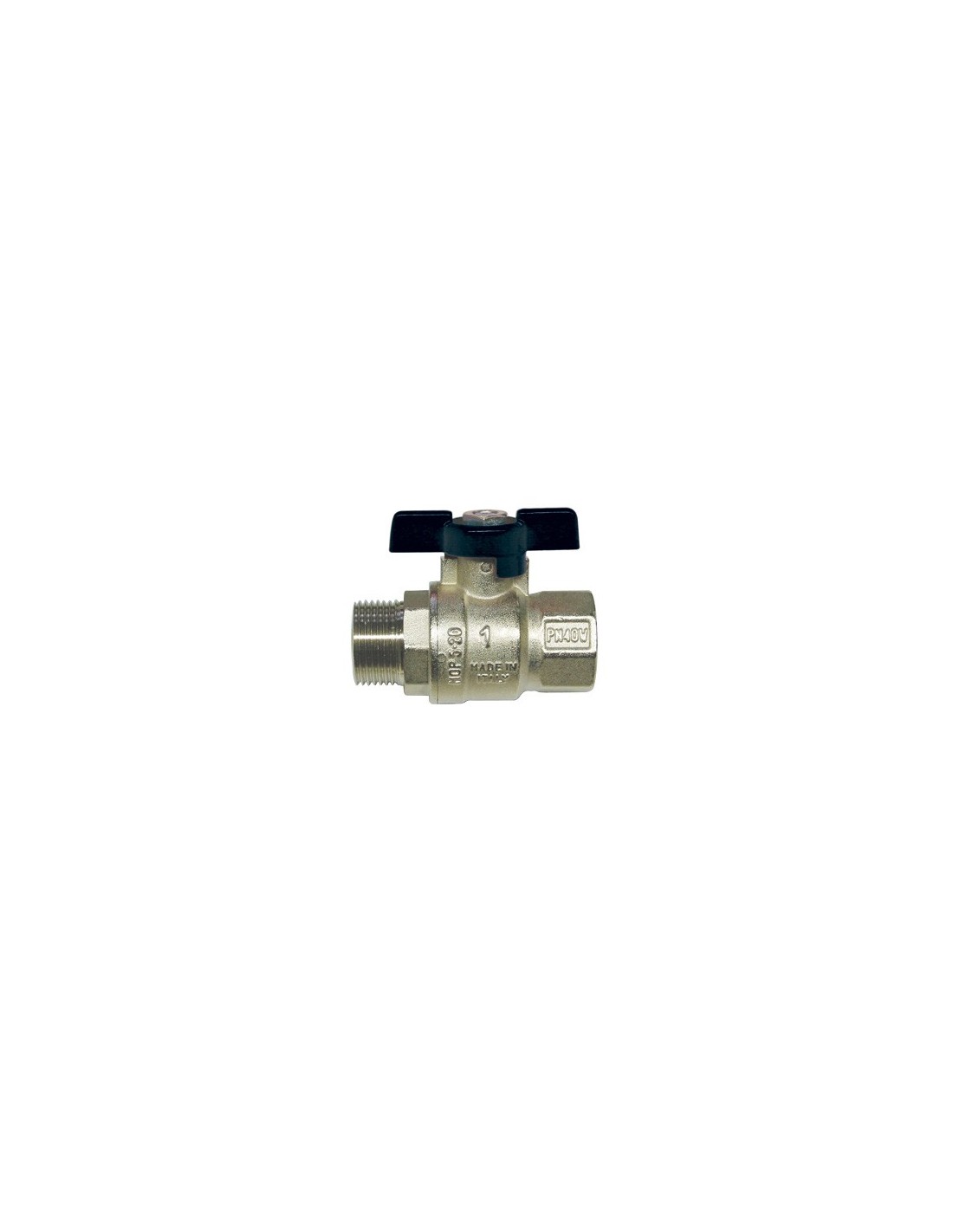

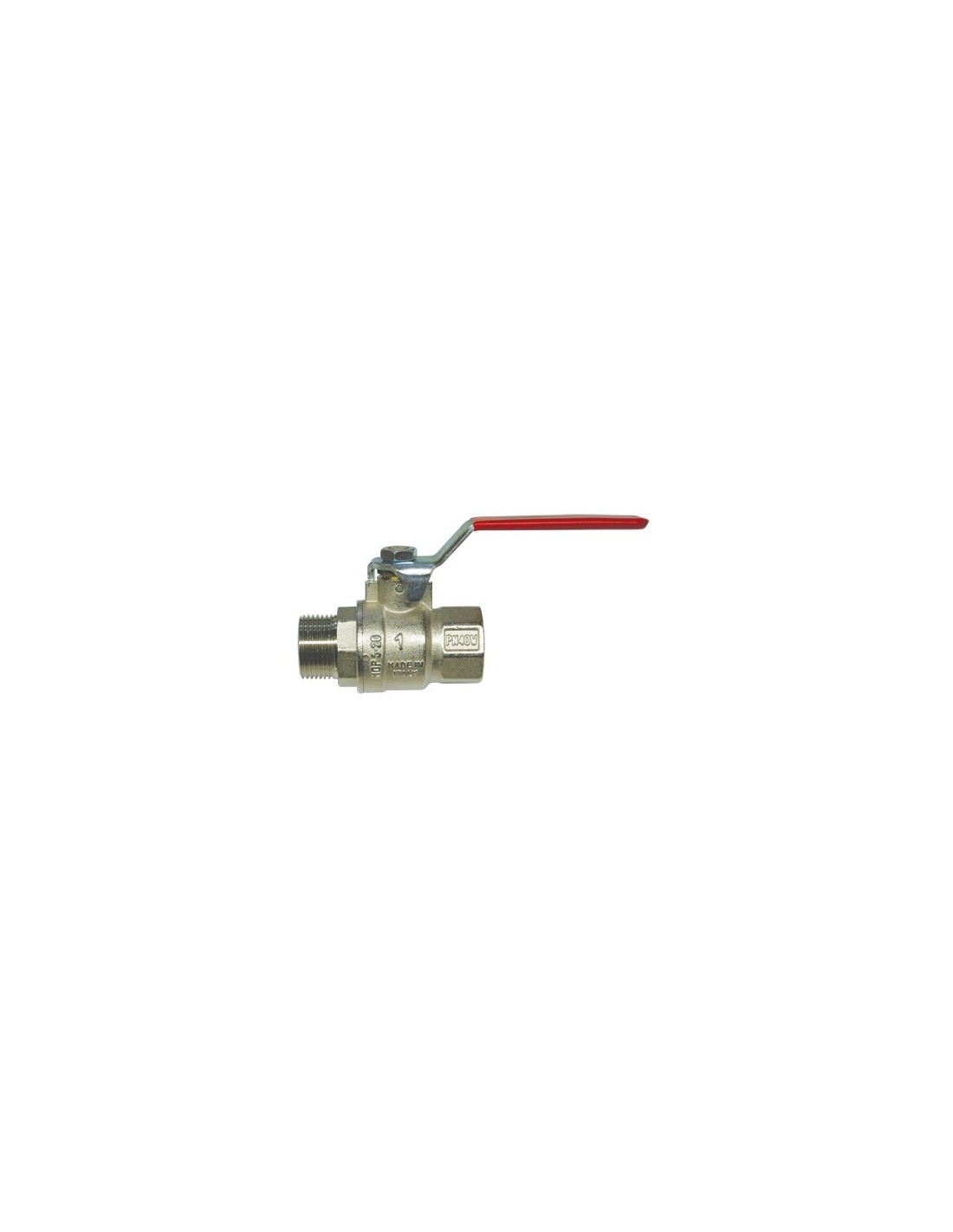

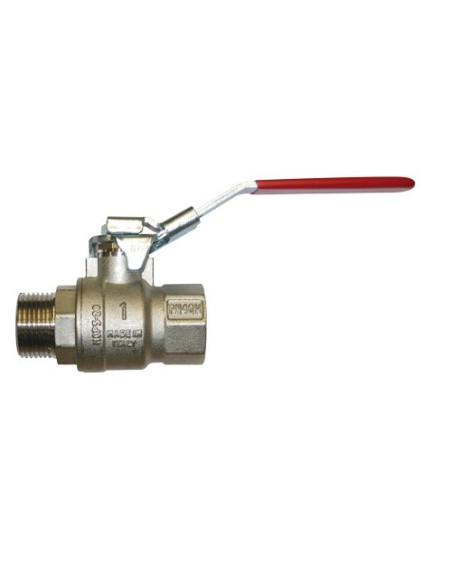

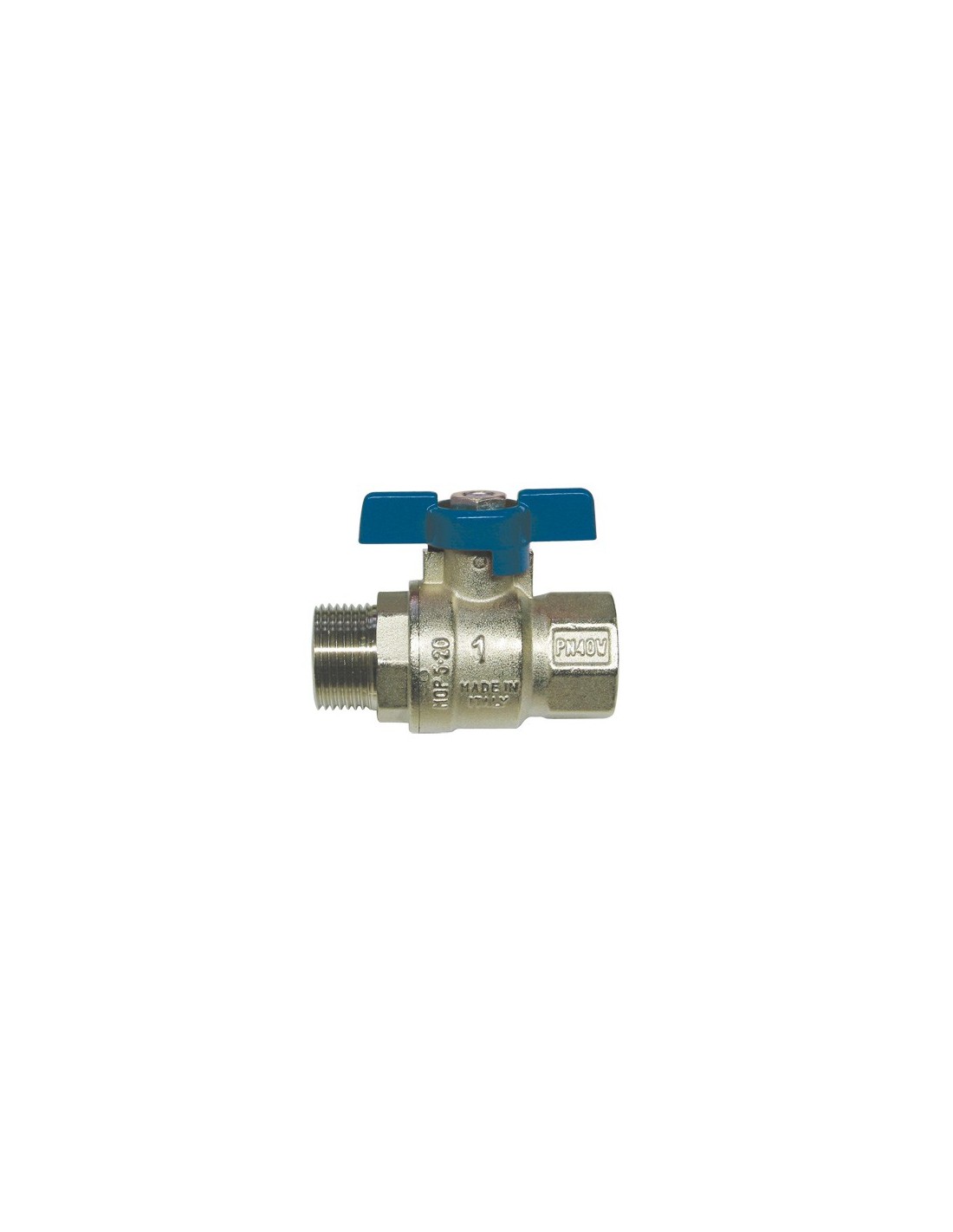

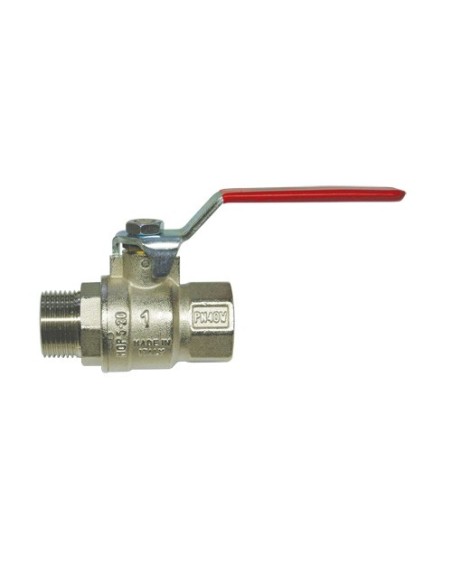

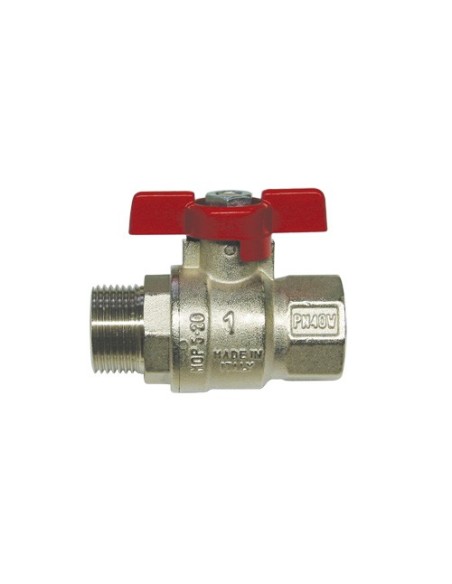

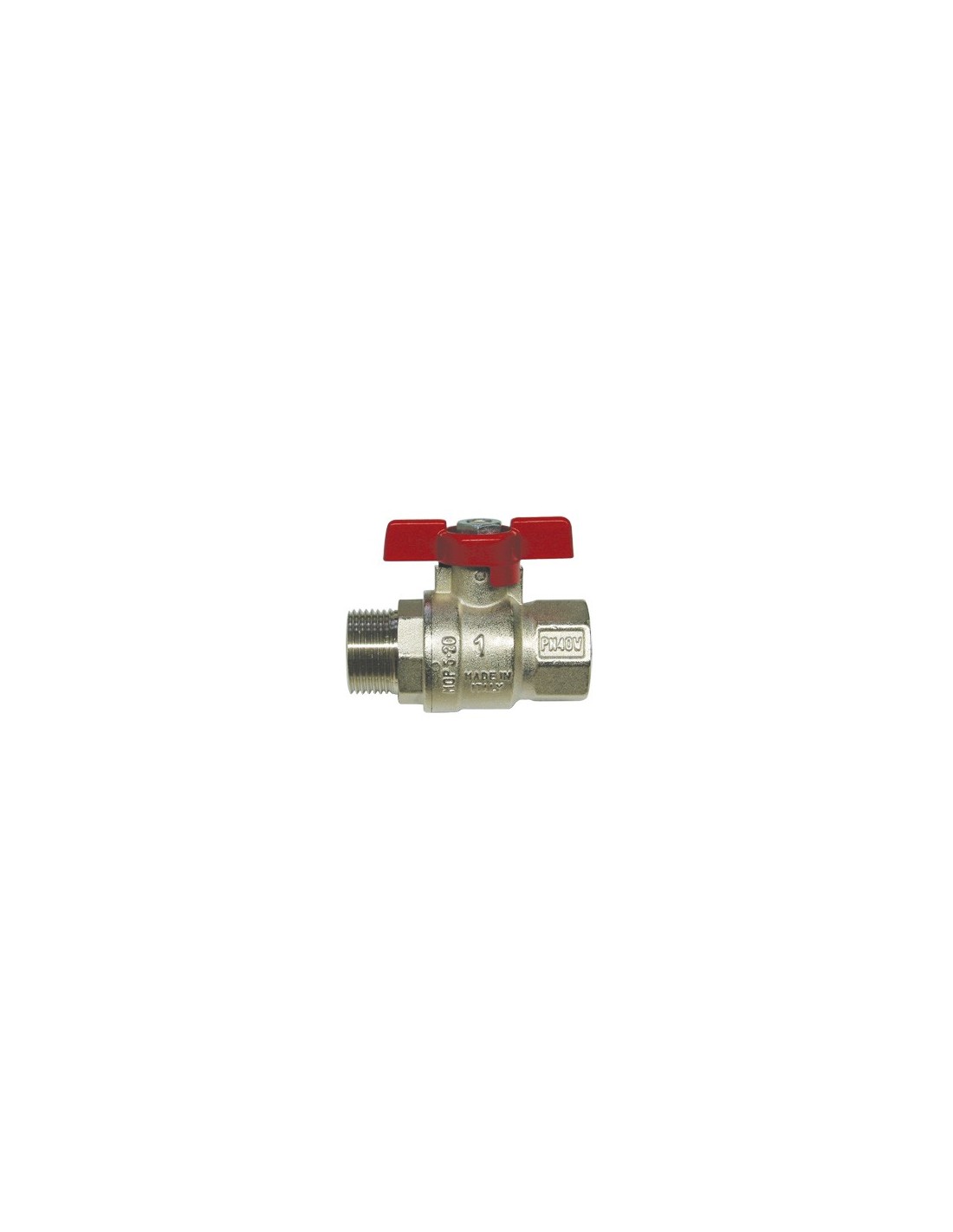

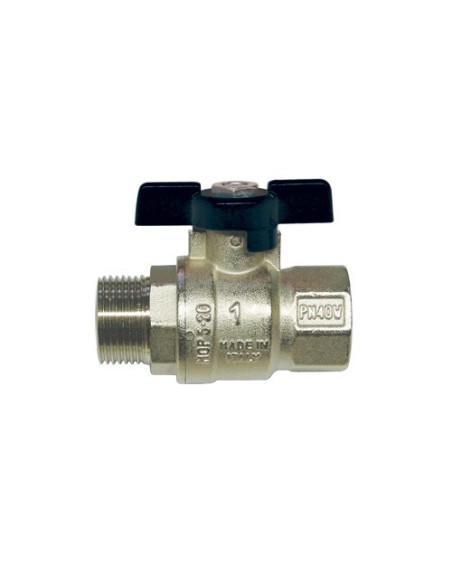

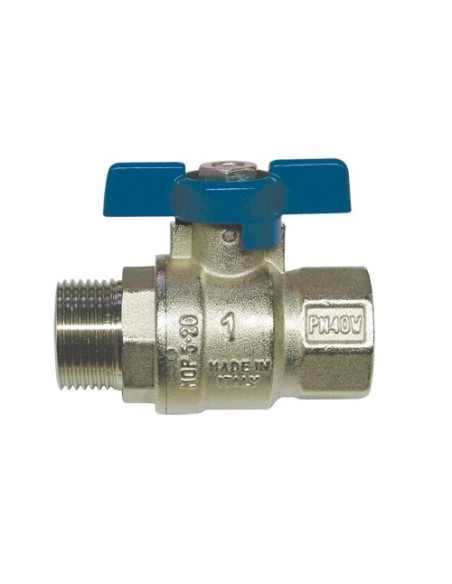

  • IVR 46: αρσενικό / θηλυκό

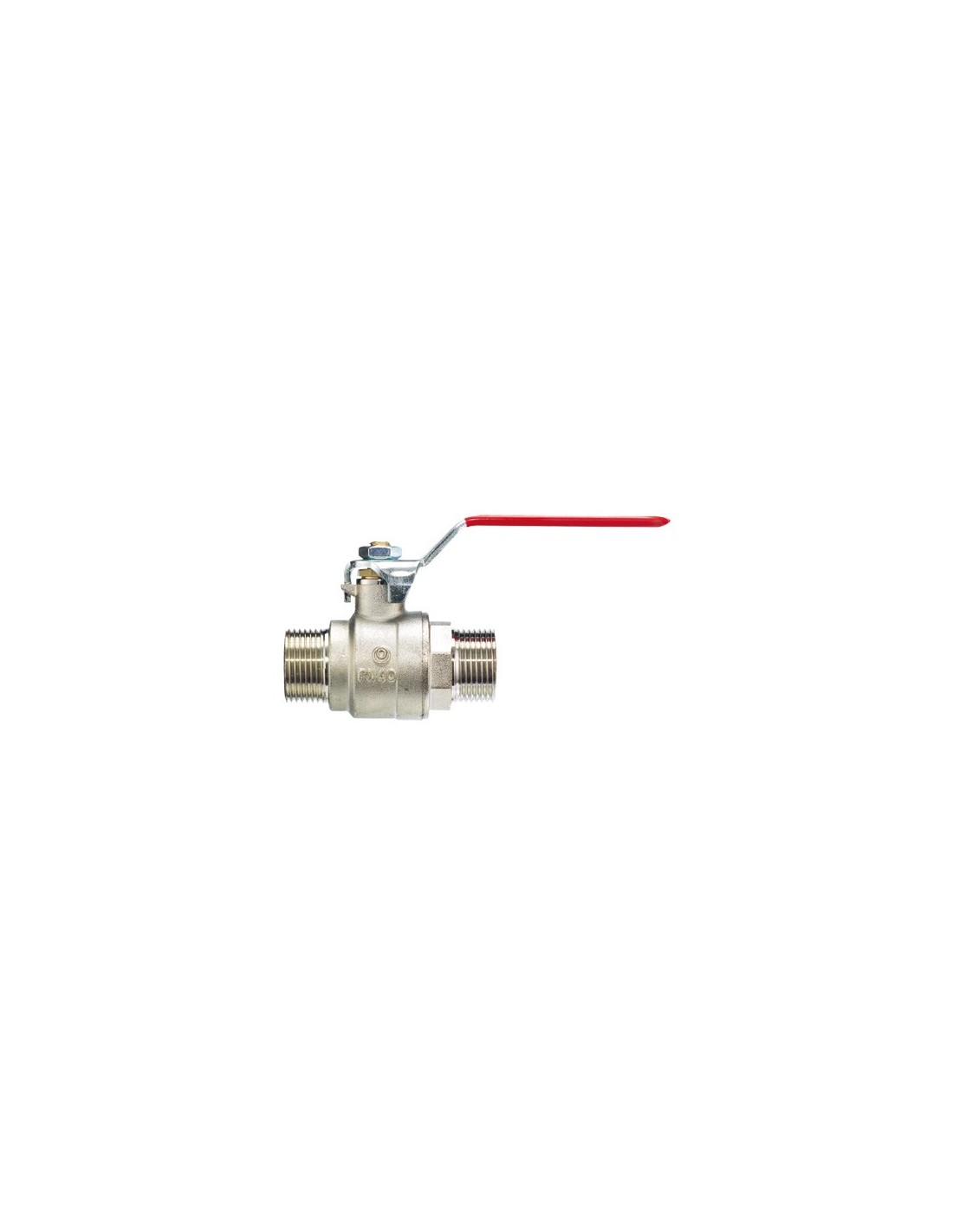

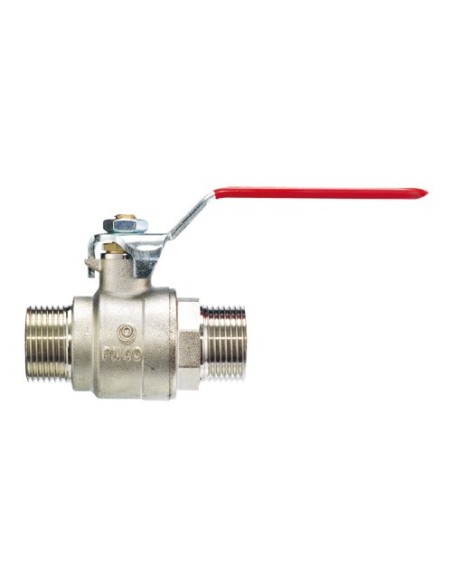

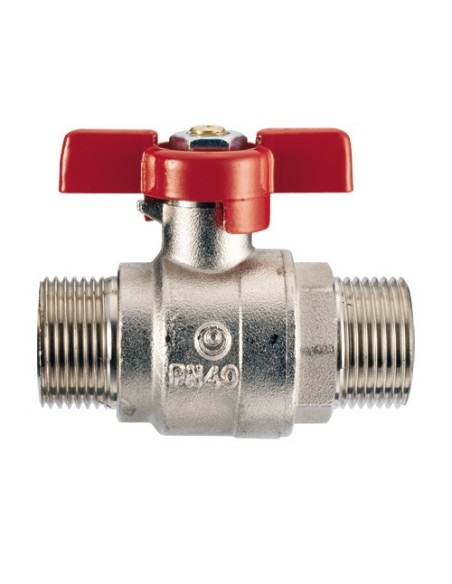

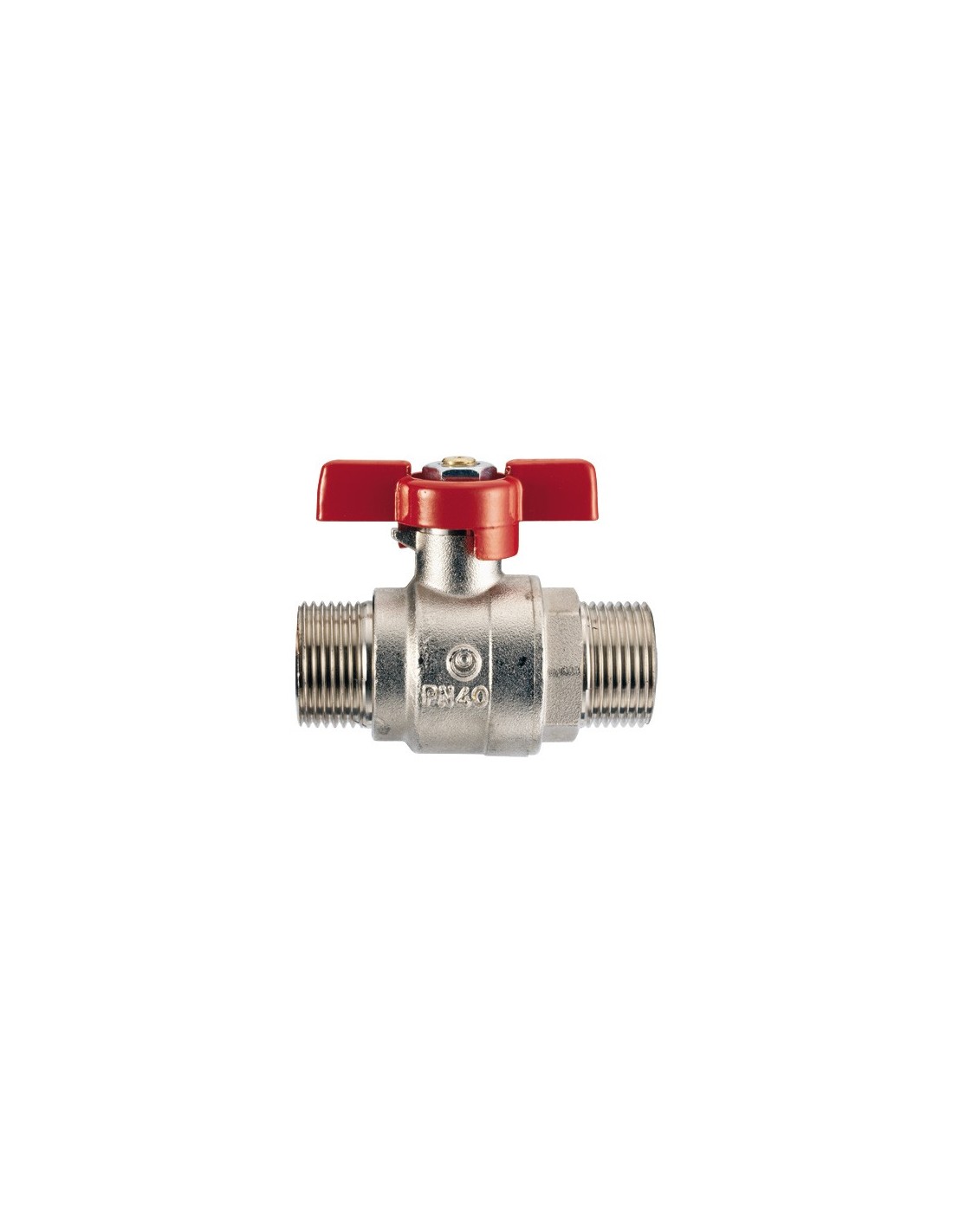

  • IVR 47: αρσενικό / αρσενικό
  • IVR 52: θηλυκό / θηλυκό, σε διαφορετική κατασκευαστική διάταξη

Τυπικές εφαρμογές

Χρησιμοποιείται σε κυκλώματα θέρμανσης, ψύξης, ύδρευσης, βοηθητικά δίκτυα εγκαταστάσεων, αεροσυμπιεστές και διανομές πεπιεσμένου αέρα. Η επιλογή γίνεται με βάση την πίεση λειτουργίας, τη θερμοκρασία, τη συμβατότητα PTFE με το ρευστό και τον τύπο σύνδεσης του σωληνοδικτύου.

Σημεία επιλογής

Σε εφαρμογές συντήρησης προτιμάται η επιλογή σύνδεσης που επιτρέπει εύκολη αποσυναρμολόγηση χωρίς μετατροπή της σωλήνωσης. Για πεπιεσμένο αέρα απαιτείται έλεγχος της πίεσης αιχμής και της παρουσίας συμπυκνωμάτων ή λιπαντικών στο δίκτυο.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • ISO 228-1
Υλικό Κατασκευής (Επιλογές)
  • Ορείχαλκος CW 617N
Ονομαστική Πίεση (Επιλογές)
  • PN 25
  • PN 32
  • PN 50
Έδρα (Επιλογές)
  • PTFE

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Full bore ball valve. F/F (IVR 45) - M/F (IVR 46) - M/M (IVR 47) - F/F (IVR 52) thread ends. Applications: Class 1 dangerous liquids (non-gaseous) – according to the PED Directive 2014/68/EU - , hydrothermal systems, pressed air.
